Лестница — HITACHI TL1100-3

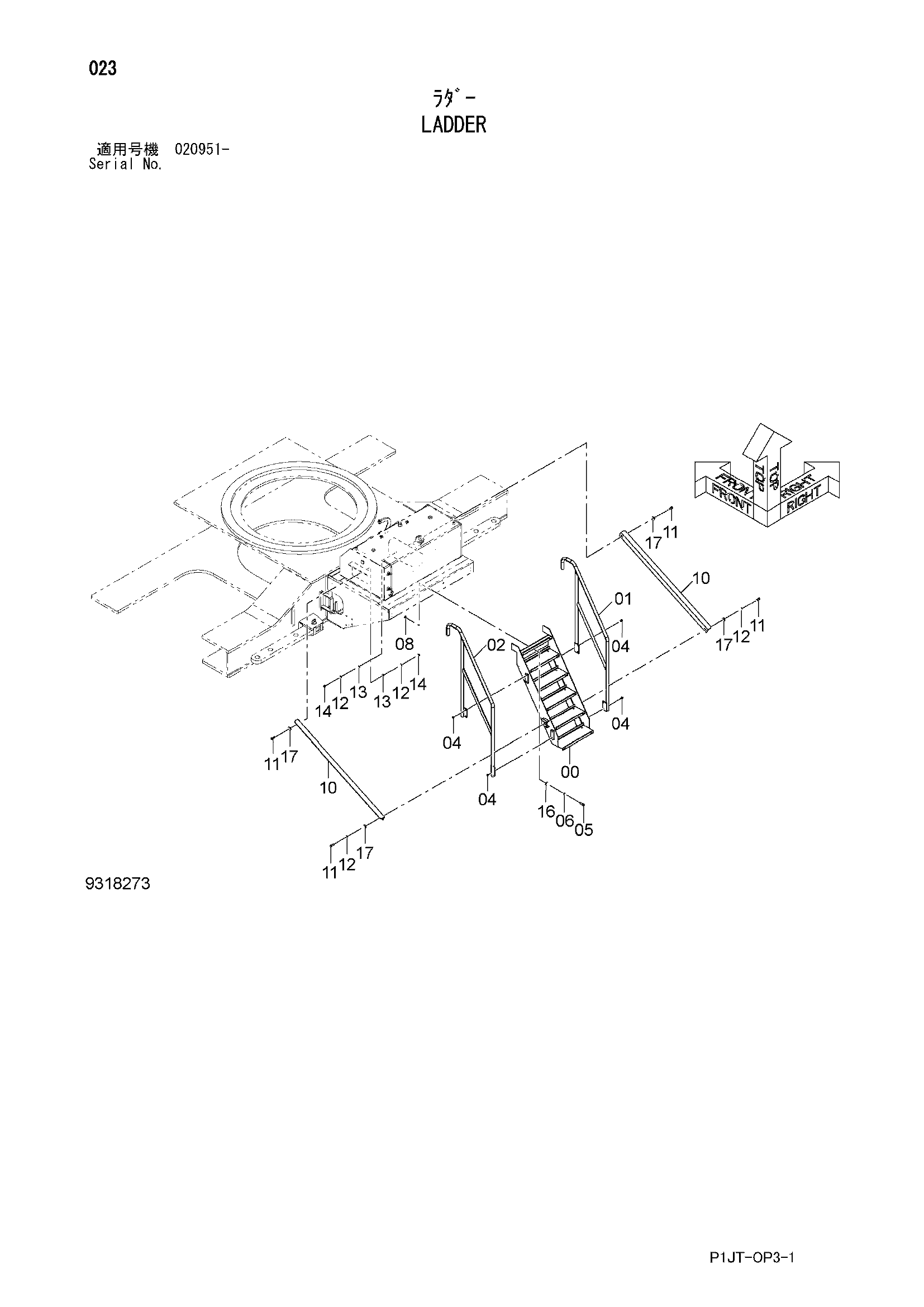

Заводская схема «Лестница» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051629 | Лестница | 1 |
| 01 | 8123253 | Поручень | 1 |
| 02 | 8123254 | Поручень | 1 |
| 04 | J271230 | Болт с шайбой | 8 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J922055 | Болт | 3 |
| 06 | A590920 | Пружинная шайба | 3 |
| 08 | J950020 | Гайка | 3 |
| 10 | 4651386 | Стойка | 2 |
| 11 | J901655 | Болт | 4 |
| 12 | A590916 | Пружинная шайба | 4 |
| 13 | J222016 | Шайба | 4 |
| 14 | J950016 | Гайка | 2 |
| 16 | 4403508 | Шайба | 3 |
| 17 | 4338542 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
