Камера монитор опора — HITACHI TL1100-3

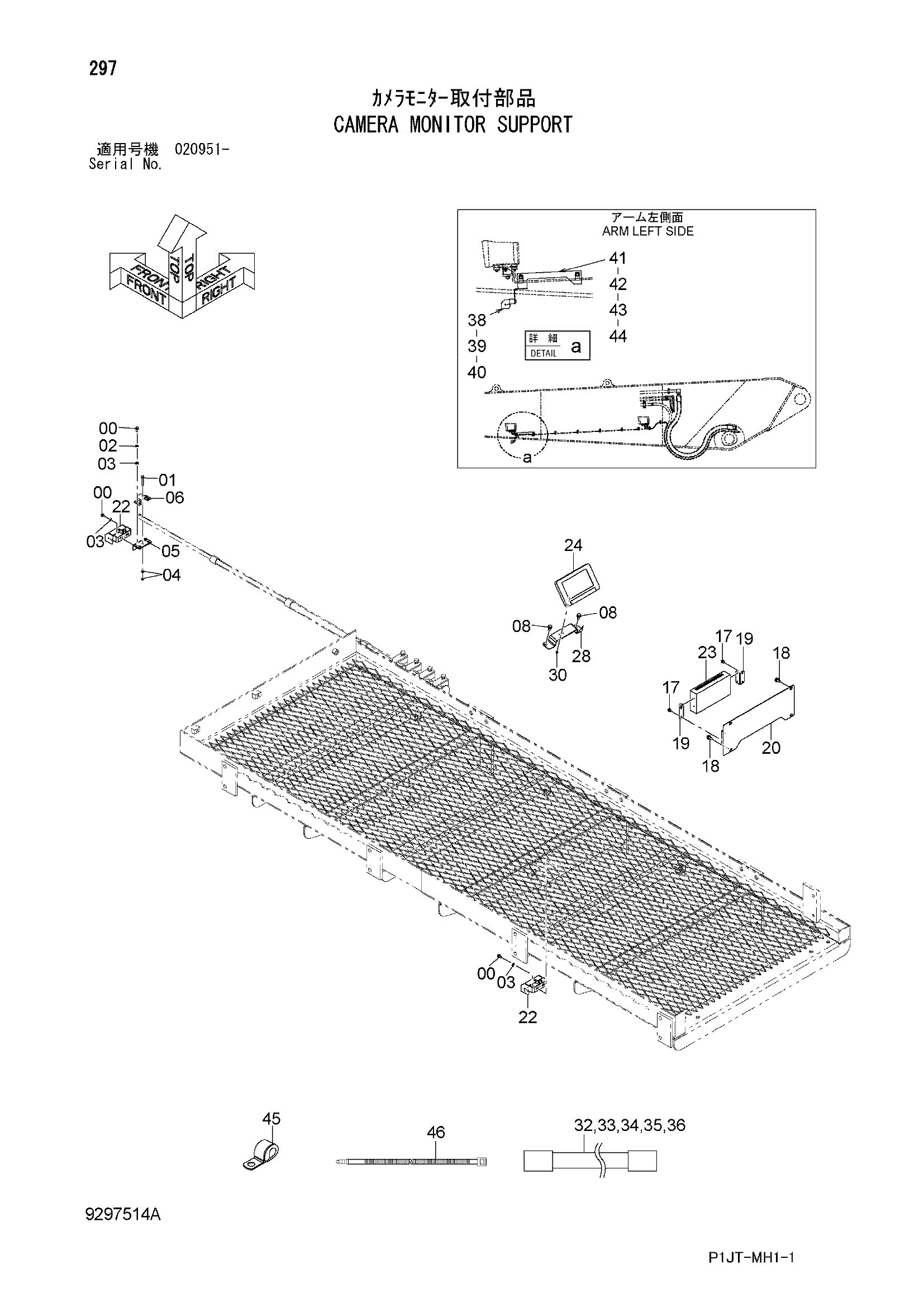

Заводская схема «Камера монитор опора» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4350623 | Болт | 10 |
| 01 | 4383210 | Болт | 2 |
| 02 | 4225466 | Пружинная шайба | 8 |
| 03 | 4225472 | Плоская шайба | 10 |
| 04 | 4225461 | Гайка | 4 |
| 05 | 9770728 | Кронштейн | 1 |
| 06 | 4696485 | Хомут | 1 |
| 08 | J260820 | Болт с шайбой | 3 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 17 | J260612 | Болт с шайбой | 4 |
| 17A | J900612 | Болт | 1 |
| 17B | A590106 | Плоская шайба | 1 |
| 18 | J260820 | Болт с шайбой | 4 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4696484 | Кронштейн | 2 |
| 20 | 8116847 | Кронштейн | 1 |
| 22 | 4697564 | Камера | 2 |
| 23 | 4697565 | Контроллер | 1 |
| 24 | 4697566 | Монитор | 1 |
| 28 | 3116520 | Кронштейн | 1 |
| 30 | J460412 | Винт с шайбой | 1 |
| 32 | 4689262 | Трос | 1 |
| 33 | 4689263 | Трос | 1 |
| 34 | 4715779 | Трос | 1 |
| 35 | 4715773 | Трос | 2 |
| 36 | 4715774 | Трос | 1 |
| 38 | 4715775 | Камера | 1 |
| 39 | 4350623 | Болт | 2 |
| 40 | 4225472 | Плоская шайба | 2 |
| 41 | 8124065 | Кронштейн (левый) | 1 |
| 42 | 8124066 | Кронштейн (правый) | 1 |
| 43 | J901020 | Болт | 2 |
| 44 | A590910 | Пружинная шайба | 2 |
| 45 | 4190261 | Зажим | 25 |
| 46 | 4467676 | Ленточный зажим | 80 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
