Вентилятор привод трубопроводы — HITACHI TL1100-3

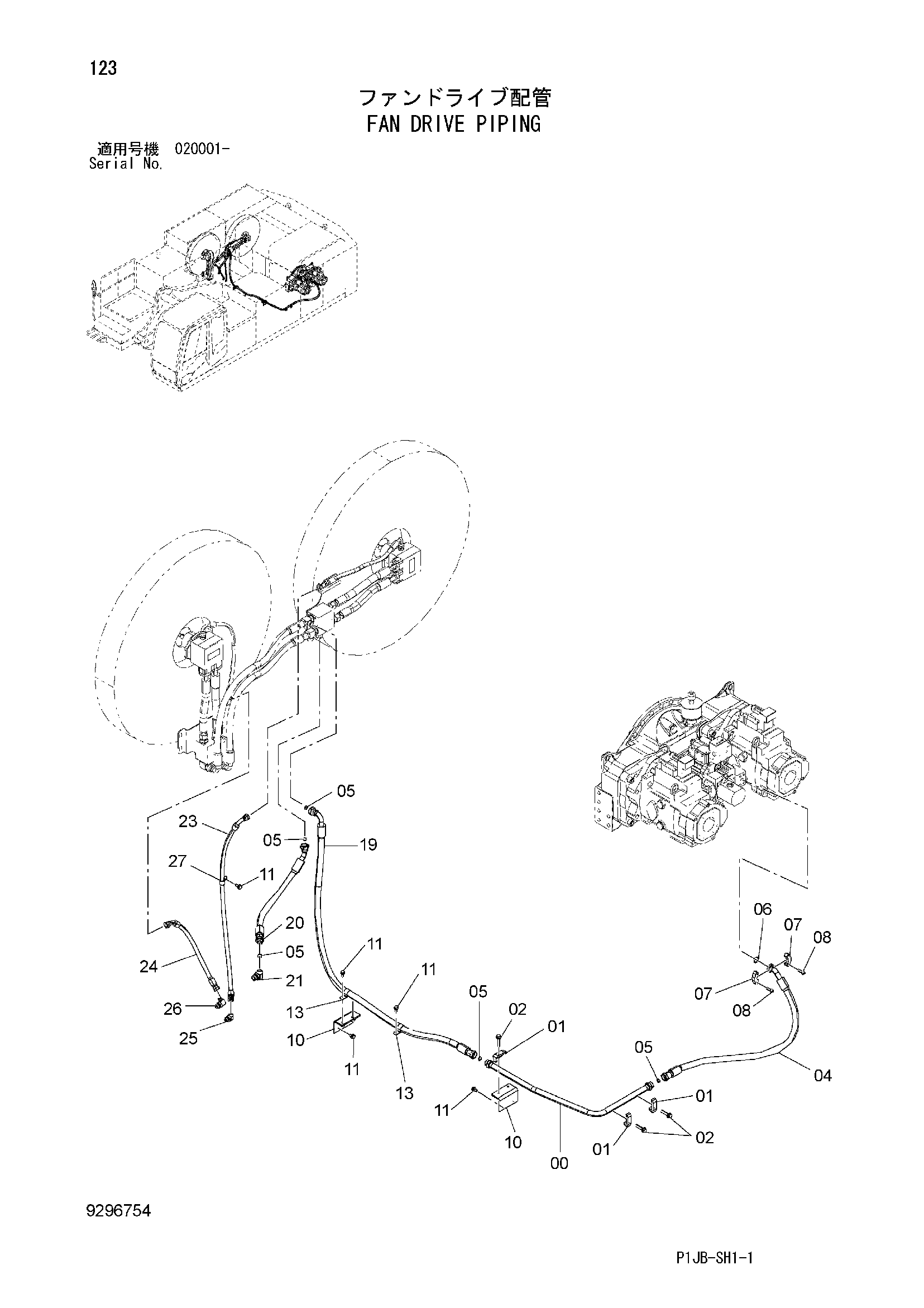

Заводская схема «Вентилятор привод трубопроводы» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099311 | Трубка | 1 |
| 01 | 4053595 | Хомут трубки | 3 |
| 02 | J271260 | Болт с шайбой | 3 |
| 02A | J901260 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 4692288 | Шланг | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 5 |
| 06 | 971489 | Уплотнительное кольцо | 1 |
| 07 | 4506459 | Разъёмный фланец | 2 |
| 08 | M341030 | Болт с внутренним шестигранником | 4 |
| 10 | 9763856 | Кронштейн | 2 |
| 11 | J271025 | Болт с шайбой | 7 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4192035 | Зажим | 2 |
| 19 | 4692290 | Шланг | 1 |
| 20 | 4692291 | Шланг | 1 |
| 21 | A853266 | Угловой штуцер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4313430 | Шланг | 1 |
| 24 | 4640837 | Шланг | 1 |
| 25 | A852244 | Угловой штуцер | 1 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | A852344 | Угловой штуцер | 1 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4190274 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
