Ступень (спаке OF инспектион)(4.2m) — HITACHI TL1100-3

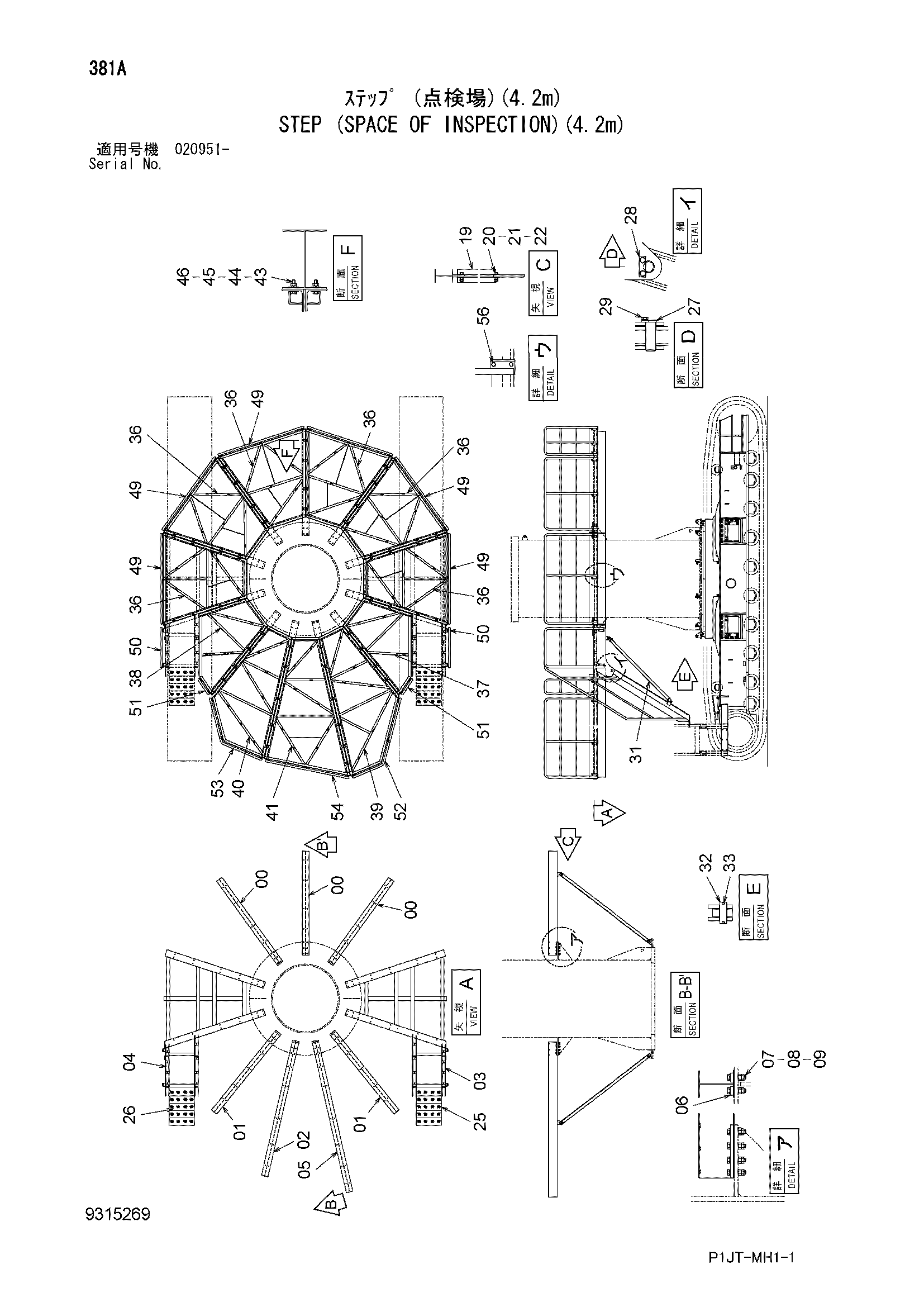

Заводская схема «Ступень (спаке OF инспектион)(4.2m)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8100150	Кронштейн	3
01	8082986	Кронштейн	2
02	8082987	Кронштейн	1
03	9315267	Кронштейн (правый)	1
03A	7048206	Правый кронштейн	1
03B	3118981	Кронштейн	1
03C	3118980	Кронштейн	1
04	9315268	Кронштейн (левый)	1
04A	7048207	Правый кронштейн	1
04B	3118981	Кронштейн	1
04C	3118980	Кронштейн	1
05	8099961	Кронштейн	1
06	4449340	Пластина	22
07	J932090	Болт	88
08	A590120	Плоская шайба	176
09	J950020	Гайка	176
19	4705734	Стойка	22
20	J932400	Болт	22
21	4085614	Шайба	66
22	J950024	Гайка	44
25	6027738	Лестница	1
26	6027737	Лестница	1
27	4397723	Палец	4
28	X4245	Стопорная пластина	4
29	J271020	Болт с шайбой	8
29A	J901020	Болт	1
29B	J222010	Шайба	1
31	9756081	Стойка	4
32	4397720	Палец	8
33	A765040	Шплинт	16
36	6023674	Ступень	6
37	6023687	Ступень	1
38	6023686	Ступень	1
39	6023671	Ступень	1
40	6023673	Ступень	1
41	6023672	Ступень	1
43	J901040	Болт	90
44	J217083	Шайба	180
45	A590910	Пружинная шайба	90
46	J950010	Гайка	90
49	8100055	Поручень	6
50	8100056	Поручень	2
51	8100057	Поручень	2
52	7048120	Поручень	1
53	7048119	Поручень	1
54	8100058	Поручень	1
56	J271230	Болт с шайбой	70
56A	J901230	Болт	1
56B	J222012	Шайба	1
