Топливные трубопроводы (пост)(2) — HITACHI TL1100-3

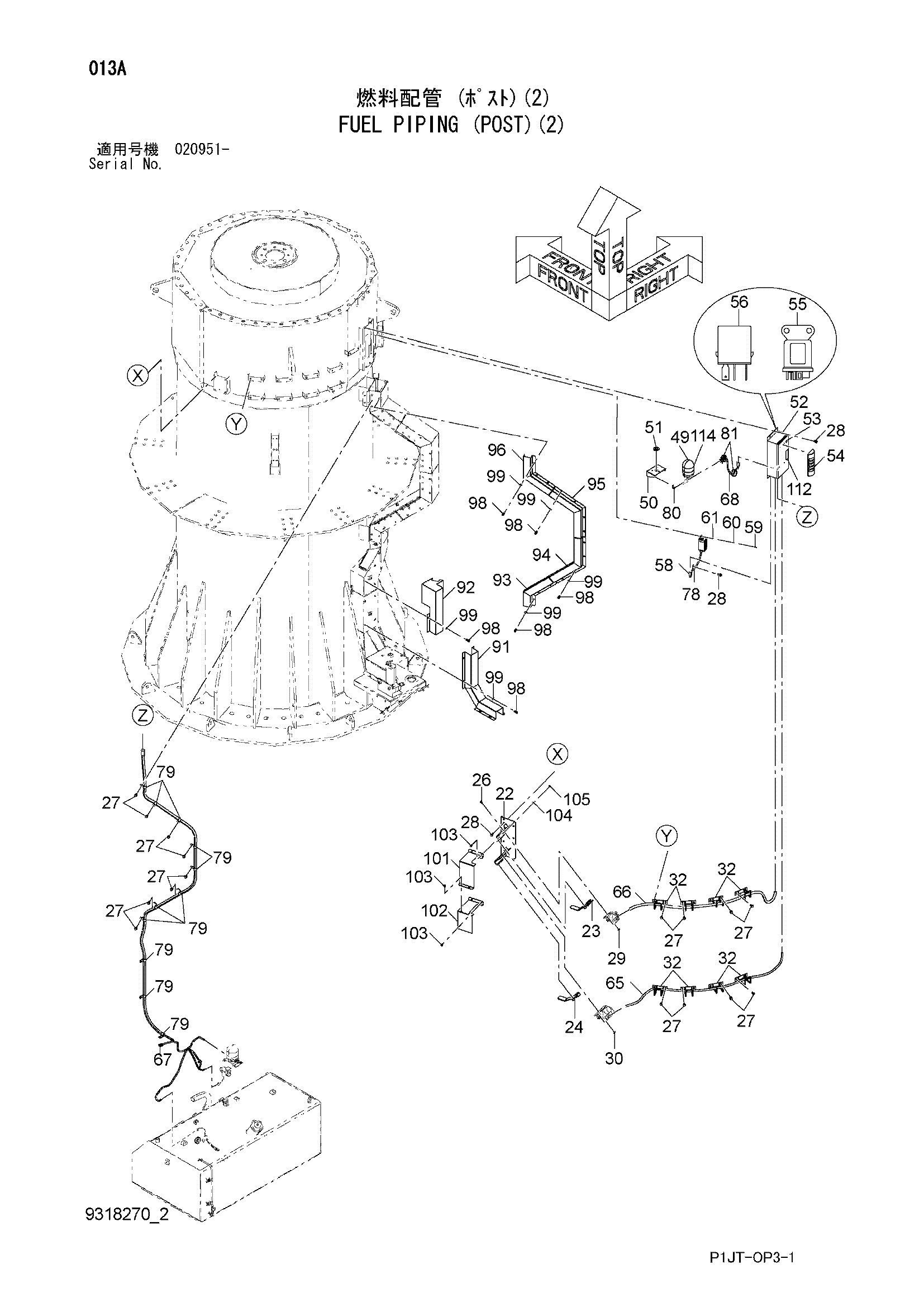

Заводская схема «Топливные трубопроводы (пост)(2)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | 7053499 | Кронштейн | 1 |
| 23 | 8123281 | Кронштейн | 1 |
| 24 | 8123282 | Кронштейн | 1 |
| 26 | J260820 | Болт с шайбой | 2 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | J271025 | Болт с шайбой | 29 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J271030 | Болт с шайбой | 8 |
| 28A | J901030 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | J950008 | Гайка | 2 |
| 30 | J950010 | Гайка | 2 |
| 32 | 8123247 | Крюк | 8 |
| 49 | 4716182 | Фонарь сигнал | 1 |
| 50 | 8112602 | Кронштейн | 1 |
| 51 | 4359734 | Резиновая втулка | 1 |
| 52 | 4718146 | Короб реле | 1 |
| 53 | 4693421 | Выключатель | 1 |
| 54 | 4710111 | Фонарь сигнал | 1 |
| 55 | 4352729 | Реле | 3 |
| 56 | 4436534 | Реле | 10 |
| 58 | 4693420 | Выключатель | 1 |
| 59 | M430420 | Винт | 3 |
| 60 | A590904 | Пружинная шайба | 3 |
| 61 | A590104 | Плоская шайба | 3 |
| 65 | 4718152 | Жгут проводов | 1 |
| 66 | 4718153 | Жгут проводов | 1 |
| 67 | 4718154 | Жгут проводов | 1 |
| 68 | 4718155 | Жгут проводов | 1 |
| 78 | 4190261 | Зажим | 3 |
| 79 | 4190277 | Зажим | 11 |
| 80 | 4257159 | Кронштейн | 1 |
| 81 | 4467676 | Ленточный зажим | 50 |
| 91 | 7059895 | Крышка | 1 |
| 92 | 7059910 | Крышка | 1 |
| 93 | 8123838 | Крышка | 1 |
| 94 | 8123842 | Крышка | 1 |
| 95 | 8123843 | Крышка | 1 |
| 96 | 8123847 | Крышка | 1 |
| 98 | J781025 | Болт с внутренним шестигранником | 26 |
| 99 | A590110 | Плоская шайба | 26 |
| 101 | 7059939 | Крышка | 1 |
| 102 | 7059940 | Крышка | 1 |
| 103 | J260820 | Болт с шайбой | 6 |
| 103A | J900820 | Болт | 1 |
| 103B | A590108 | Плоская шайба | 1 |
| 104 | A590108 | Плоская шайба | 4 |
| 105 | J950008 | Гайка | 4 |
| 112 | 2059063 | Информационная табличка | 1 |
| 114 | 4704807 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
