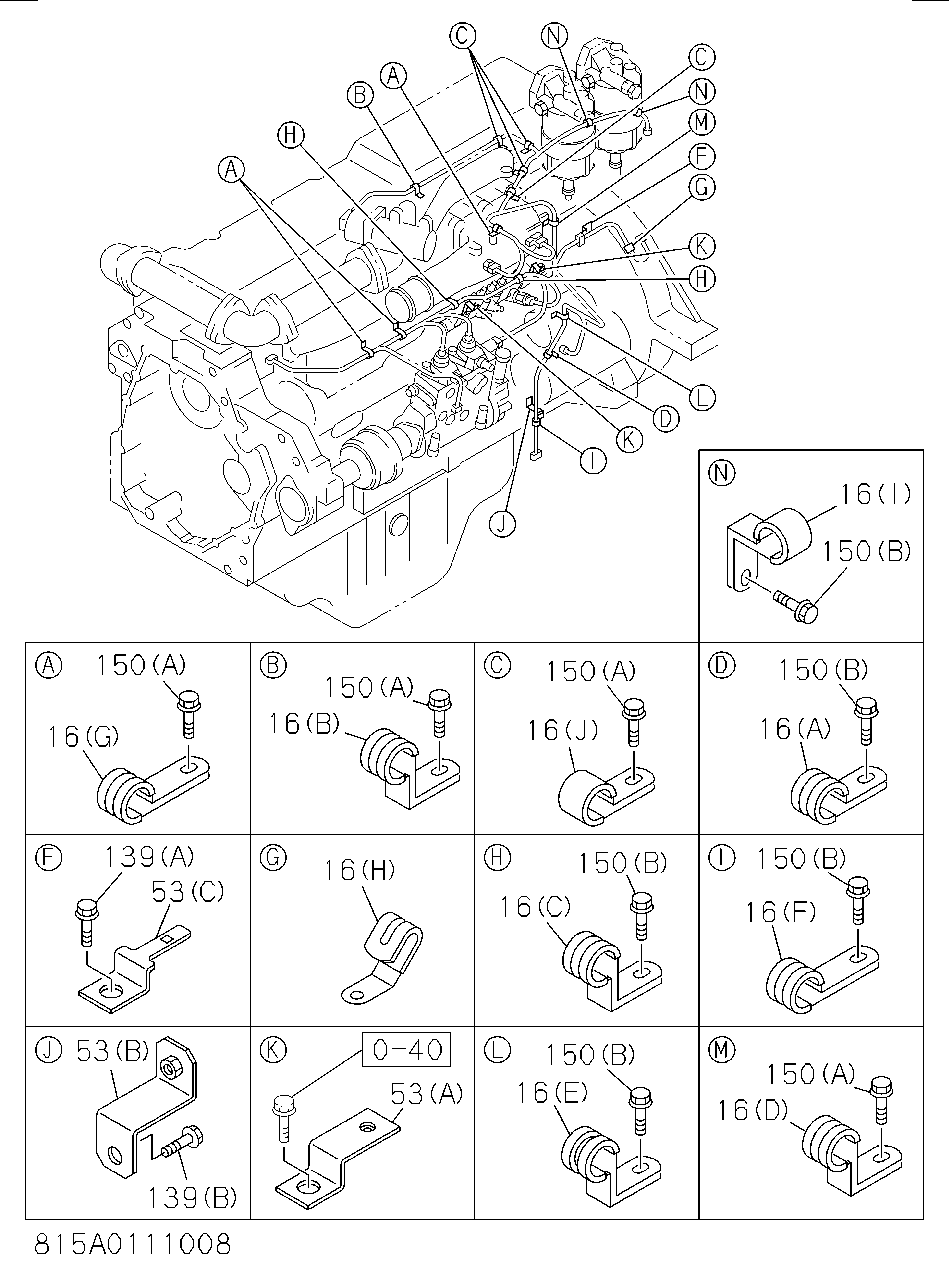

815: Крепёжные детали жгут проводов — HITACHI TL1100-3
Заводская схема «815: Крепёжные детали жгут проводов» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 016(A) | 1097003291 | Зажим жгут проводов | 1 |
| 016(B) | 1097008590 | Зажим жгут проводов | 1 |
| 016(C) | 1097008600 | Зажим жгут проводов | 2 |
| 016(D) | 1097008610 | Зажим жгут проводов | 1 |
| 016(E) | 1097009940 | Зажим жгут проводов | 1 |
| 016(F) | 1097009951 | Зажим жгут проводов | 1 |
| 016(G) | 1097010120 | Зажим жгут проводов | 3 |
| 016(H) | 5097003480 | Зажим жгут проводов | 1 |
| 016(I) | 1097008480 | Зажим жгут проводов | 2 |
| 016(J) | 9095258360 | Зажим жгут проводов | 4 |
| 016(J) | 0952358360 | Зажим жгут проводов | 4 |
| 053(A) | 1474655180 | Кронштейн жгут проводов | 1 |
| 053(A) | 1474655180 | Кронштейн жгут проводов | 2 |
| 053(B) | 1474758680 | Кронштейн жгут проводов | 1 |
| 053(C) | 8976028701 | Кронштейн жгут проводов | 1 |
| 139(A) | 0280808200 | Болт кронштейн | 1 |
| 139(A) | 0280508200 | Болт кронштейн | 1 |
| 139(B) | 0281810160 | Болт кронштейн | 1 |
| 139(B) | 0281510160 | Болт кронштейн | 1 |
| 150(A) | 0280808160 | Болт зажим | 9 |
| 150(A) | 0280508160 | Болт зажим | 9 |
| 150(B) | 0280808200 | Болт зажим | 5 |
| 150(B) | 0280508200 | Болт зажим | 5 |
| 150(B) | 0280508200 | Болт зажим | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
