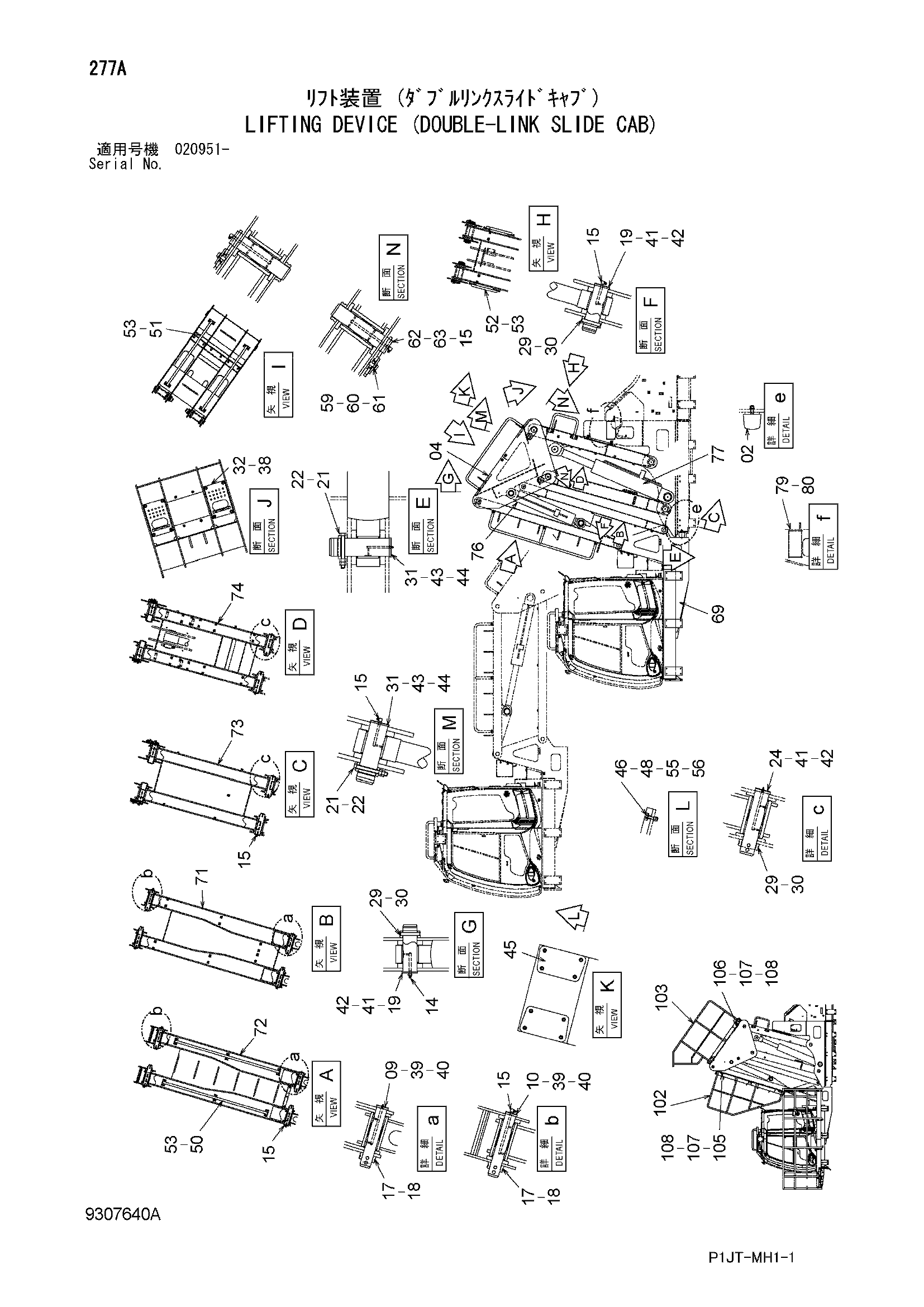

Подъём устройство (доубле-линк скольжение кабина) — HITACHI TL1100-3

Заводская схема «Подъём устройство (доубле-линк скольжение кабина)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4632141	Ограничитель	2
04	6027654	Рама	1
09	3117515	Палец	4
10	3117514	Палец	4
14	4154651	Адаптер	1
15	4154656	Угловой штуцер	20
17	4065689	Палец	8
18	4065688	Кольцо	8
19	3117516	Палец	2
21	J932013	Болт	2
22	J951020	Гайка	4
24	3117513	Палец	8
29	4098713	Палец	10
30	4098712	Кольцо	10
31	3117517	Палец	2
32	8116269	Кронштейн	2
38	J281025	Болт с шайбой	8
38A	J901025	Болт	1
38B	4486055	Шайба	1
39	4366694	Упорная пластина 1.0mm	24
40	4367411	Упорная пластина 2.0mm	16
41	4361179	Упорная пластина 1.0mm	20
42	4361604	Упорная пластина 2.0mm	10
43	4361813	Упорная пластина 1.0mm	4
44	4361814	Упорная пластина 2.0mm	2
45	4336252	Резиновая прокладка	2
46	4336250	Проставка	8
48	J950012	Гайка	16
50	8098787	Поручень	2
51	8098792	Поручень	2
52	8103259	Поручень	2
53	J271230	Болт с шайбой	20
53A	J901230	Болт	1
53B	J222012	Шайба	1
53	J271230	Болт с шайбой	8
53A	J901230	Болт	1
53B	J222012	Шайба	1
55	M261260	Болт	8
56	J222012	Шайба	8
59	4640621	Пластина	4
60	J222018	Шайба	4
61	J921840	Болт	4
62	8119553	Палец	4
63	4424425	Блок	4
69	9307639	Платформа	1
71	9261895	Тяга (1)	1
72	9261896	Тяга (2)	1
73	9261897	Тяга (3)	1
74	9295885	Тяга (4)	1
76	4640155	Гидроцилиндр	1
77	4640156	Гидроцилиндр	1
79	2057701	Информационная табличка	1
80	M492564	Приводной винт	4
102	6025694	Поручень	1
103	6025753	Поручень	1
105	J901225	Болт	12
106	J901245	Болт	8
107	A590112	Плоская шайба	20
108	A590912	Пружинная шайба	20

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
