Масляный радиатор крышка — HITACHI TL1100-3

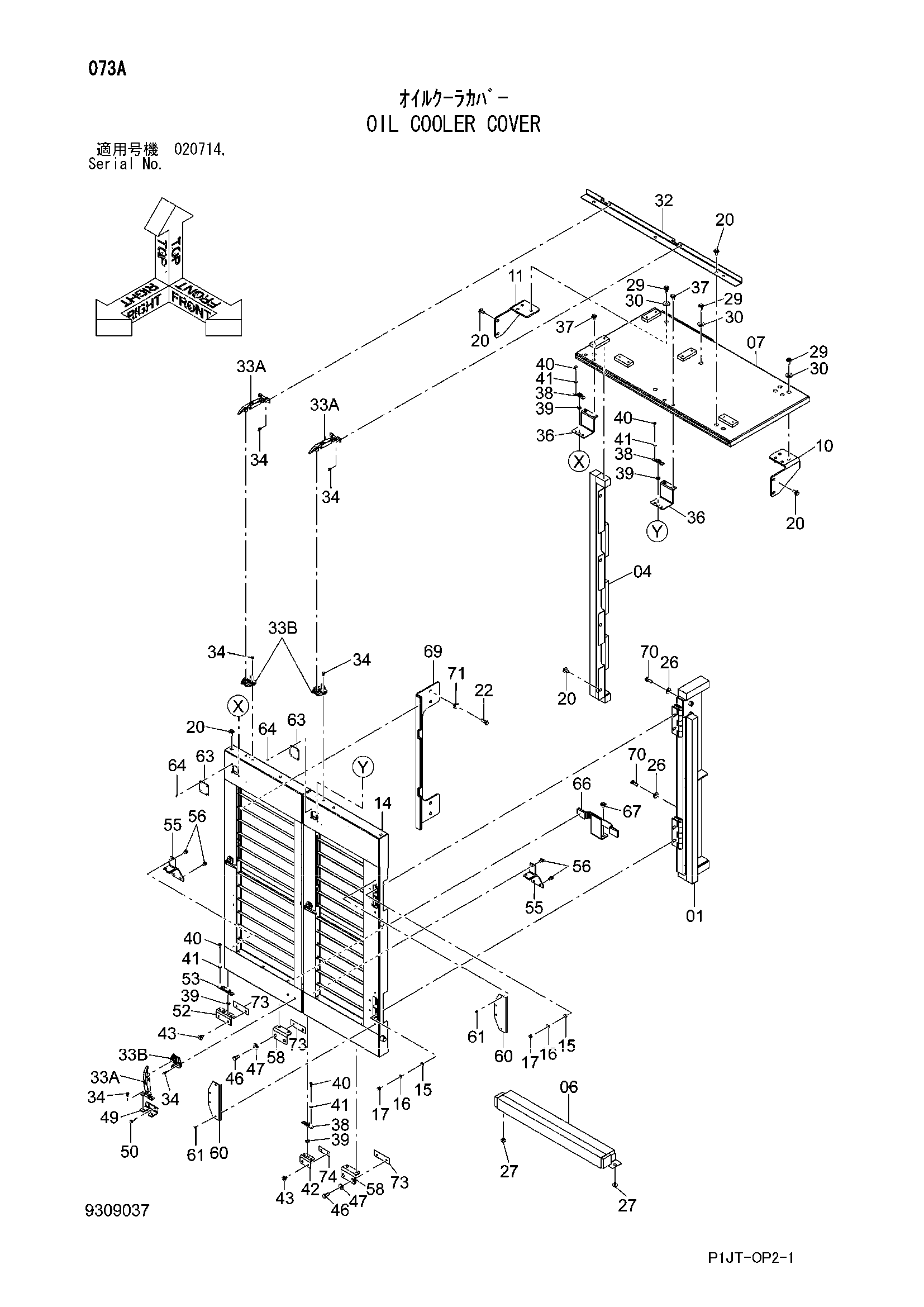

Заводская схема «Масляный радиатор крышка» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8119971 | Крышка | 1 |
| 04 | 8099327 | Крышка | 1 |
| 06 | 8099329 | Крышка | 1 |
| 07 | 7056235 | Крышка | 1 |
| 10 | 8101650 | Кронштейн | 1 |
| 11 | 8101732 | Кронштейн | 1 |
| 14 | 9309036 | Воздуховод (для масляный радиатор) | 1 |
| 15 | A590112 | Плоская шайба | 4 |
| 16 | A590912 | Пружинная шайба | 4 |
| 17 | J950012 | Гайка | 4 |
| 20 | J281235 | Болт с шайбой | 12 |
| 20A | J901235 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | J921445 | Болт | 4 |
| 26 | 4086894 | Шайба | 4 |
| 27 | J281025 | Болт с шайбой | 2 |
| 27A | J901025 | Болт | 1 |
| 27B | 4486055 | Шайба | 1 |
| 29 | J281235 | Болт с шайбой | 10 |
| 29A | J901235 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 4338575 | Плоская шайба | 6 |
| 32 | 9770602 | Кронштейн | 1 |
| 33 | 4231750 | Защёлка | 3 |
| 33A | 3044290 | Защёлка | 1 |
| 33B | 3021131 | Анкхор | 1 |
| 34 | J260820 | Болт с шайбой | 12 |
| 34A | J900820 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 9771790 | Кронштейн | 2 |
| 37 | J281230 | Болт с шайбой | 4 |
| 37A | J901230 | Болт | 1 |
| 37B | 4249324 | Шайба | 1 |
| 38 | 9771803 | Кронштейн | 3 |
| 39 | 4622667 | Ограничитель | 5 |
| 40 | J900820 | Болт | 8 |
| 41 | 4708313 | Плоская шайба | 8 |
| 42 | 9769809 | Кронштейн | 1 |
| 43 | J281025 | Болт с шайбой | 4 |
| 43A | J901025 | Болт | 1 |
| 43B | 4486055 | Шайба | 1 |
| 46 | J921435 | Болт | 4 |
| 47 | 4086894 | Шайба | 4 |
| 49 | 9770590 | Кронштейн | 1 |
| 50 | J271030 | Болт с шайбой | 2 |
| 50A | J901030 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 52 | 9771802 | Кронштейн | 1 |
| 53 | 9770592 | Кронштейн | 1 |
| 55 | 9770595 | Кронштейн | 2 |
| 56 | J271025 | Болт с шайбой | 6 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | 4699385 | Кронштейн | 2 |
| 60 | 4707484 | Крышка | 2 |
| 61 | J260612 | Болт с шайбой | 8 |
| 61A | J900612 | Болт | 1 |
| 61B | A590106 | Плоская шайба | 1 |
| 63 | 4707485 | Крышка | 2 |
| 64 | J260612 | Болт с шайбой | 8 |
| 64A | J900612 | Болт | 1 |
| 64B | A590106 | Плоская шайба | 1 |
| 66 | 8120032 | Кронштейн | 1 |
| 67 | J281225 | Болт с шайбой | 2 |
| 67A | J901225 | Болт | 1 |
| 67B | 4249324 | Шайба | 1 |
| 69 | 8120030 | Кронштейн | 1 |
| 70 | J921445 | Болт | 4 |
| 71 | 4086894 | Шайба | 4 |
| 73 | 4707486 | Регулировочная шайба 1.6mm | 10 |
| 74 | 4707487 | Регулировочная шайба 1.6mm | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
