Лубрикатор короб — HITACHI TL1100-3

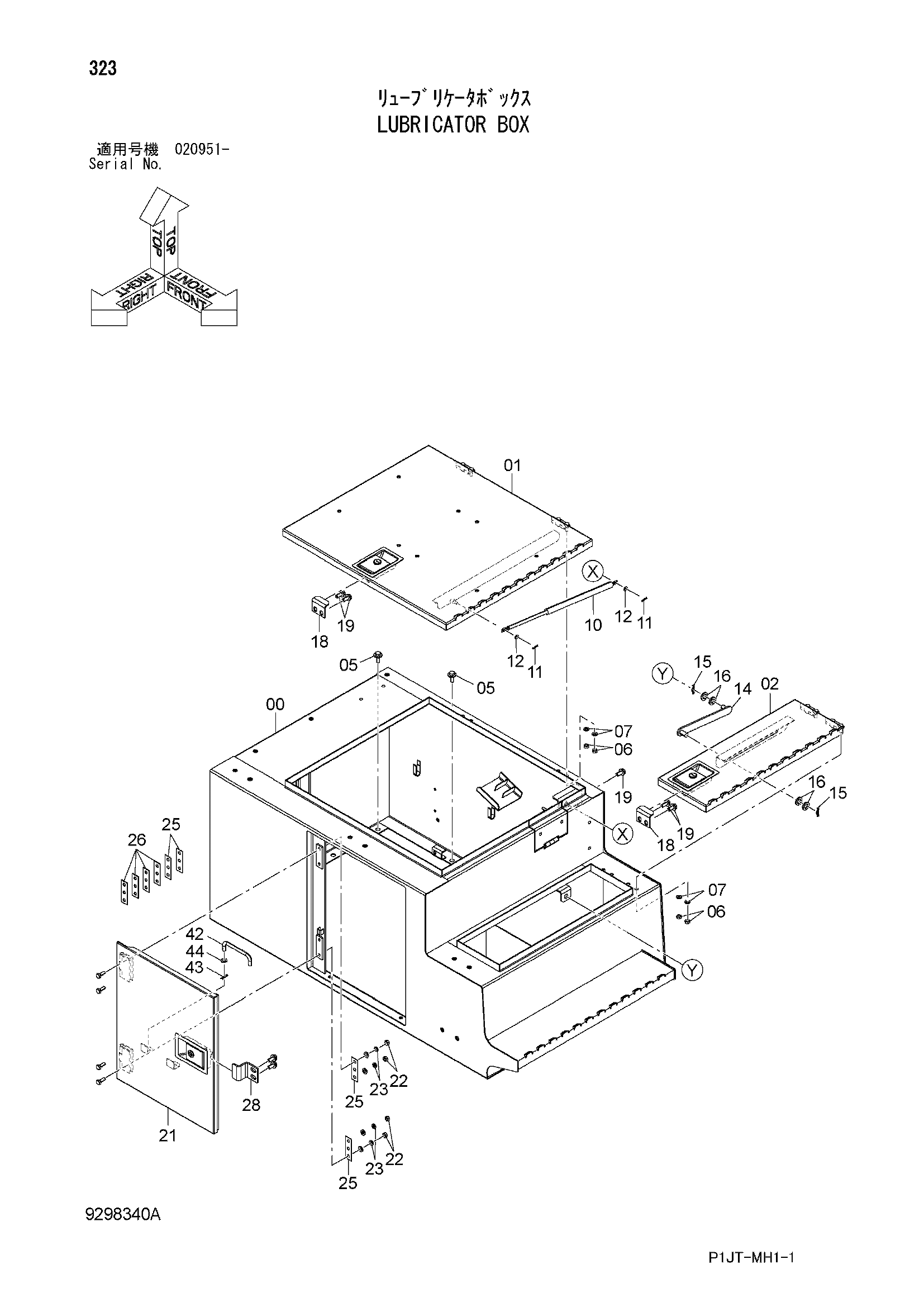

Заводская схема «Лубрикатор короб» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012734 | Крышка | 1 |
| 01 | 6024051 | Крышка | 1 |
| 02 | 7049241 | Крышка | 1 |
| 05 | J281235 | Болт с шайбой | 11 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | J950010 | Гайка | 8 |
| 07 | A590110 | Плоская шайба | 8 |
| 10 | 4344047 | Гидроцилиндр | 1 |
| 11 | 4022697 | Стопорный палец | 2 |
| 12 | A590108 | Плоская шайба | 2 |
| 14 | 9764997 | Стойка | 1 |
| 15 | 4022701 | Стопорный палец | 2 |
| 16 | J222016 | Шайба | 4 |
| 18 | 4642400 | Ограничитель | 2 |
| 19 | J271230 | Болт с шайбой | 5 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 21 | 7056252 | Дверь | 1 |
| 22 | J950012 | Гайка | 4 |
| 23 | A590912 | Пружинная шайба | 4 |
| 24 | J222012 | Шайба | 4 |
| 25 | 4454317 | Регулировочная шайба | 4 |
| 26 | 4454316 | Регулировочная шайба | 4 |
| 28 | 4351140 | Ограничитель | 1 |
| 42 | 4652297 | Стойка | 1 |
| 43 | 4022699 | Стопорный палец | 1 |
| 44 | A590112 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
