Трубопроводы системы смазки (9.5m рукоять) — HITACHI TL1100-3

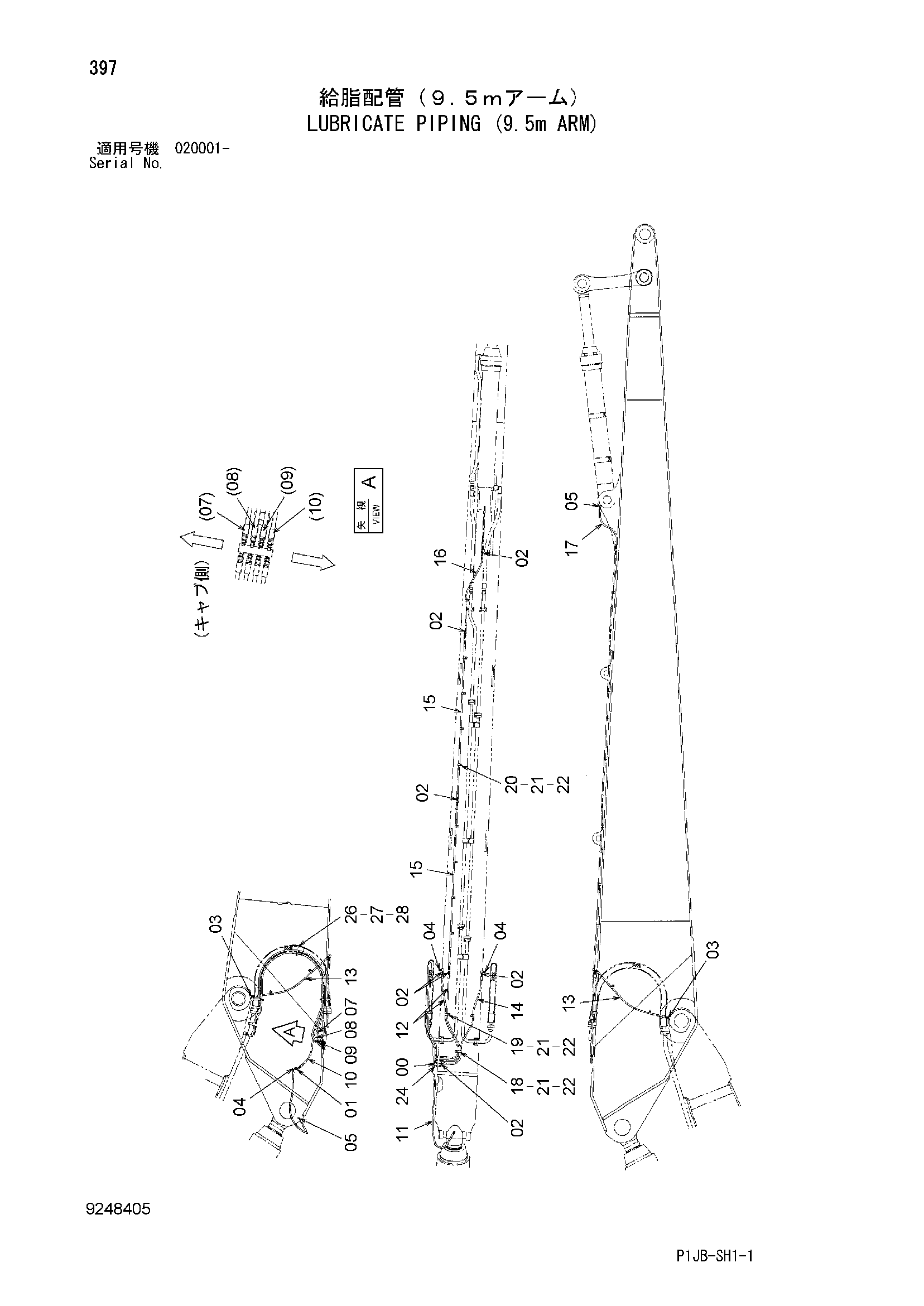

Заводская схема «Трубопроводы системы смазки (9.5m рукоять)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1401 | Угловой штуцер | 3 |
| 01 | 94-1501 | Угловой штуцер | 1 |
| 02 | 4154651 | Адаптер | 13 |
| 03 | 4298744 | Адаптер | 2 |
| 04 | 4154656 | Угловой штуцер | 3 |
| 05 | 4154655 | Угловой штуцер | 2 |
| 07 | 4203154 | Шланг | 1 |
| 08 | 4449169 | Шланг | 1 |
| 09 | 4449170 | Шланг | 1 |
| 10 | 4449171 | Шланг | 1 |
| 11 | 4313092 | Шланг | 1 |
| 12 | 4317026 | Шланг | 2 |
| 13 | 4301438 | Шланг | 2 |
| 14 | 4396121 | Шланг | 1 |
| 15 | 4437711 | Шланг | 2 |
| 16 | 4305393 | Шланг | 1 |
| 17 | 4300016 | Шланг | 1 |
| 18 | 4252877 | Зажим | 1 |
| 19 | 4192018 | Зажим | 1 |
| 20 | 4190261 | Зажим | 14 |
| 21 | J901016 | Болт | 16 |
| 22 | A590910 | Пружинная шайба | 16 |
| 24 | 446536 | Пробка | 2 |
| 26 | 4155962 | Резиновая прокладка | 20 |
| 27 | 4351923 | Хомут шланга | 5 |
| 28 | 4449247 | Хомут шланга | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
