Электрооборудование (крыло) — HITACHI TL1100-3

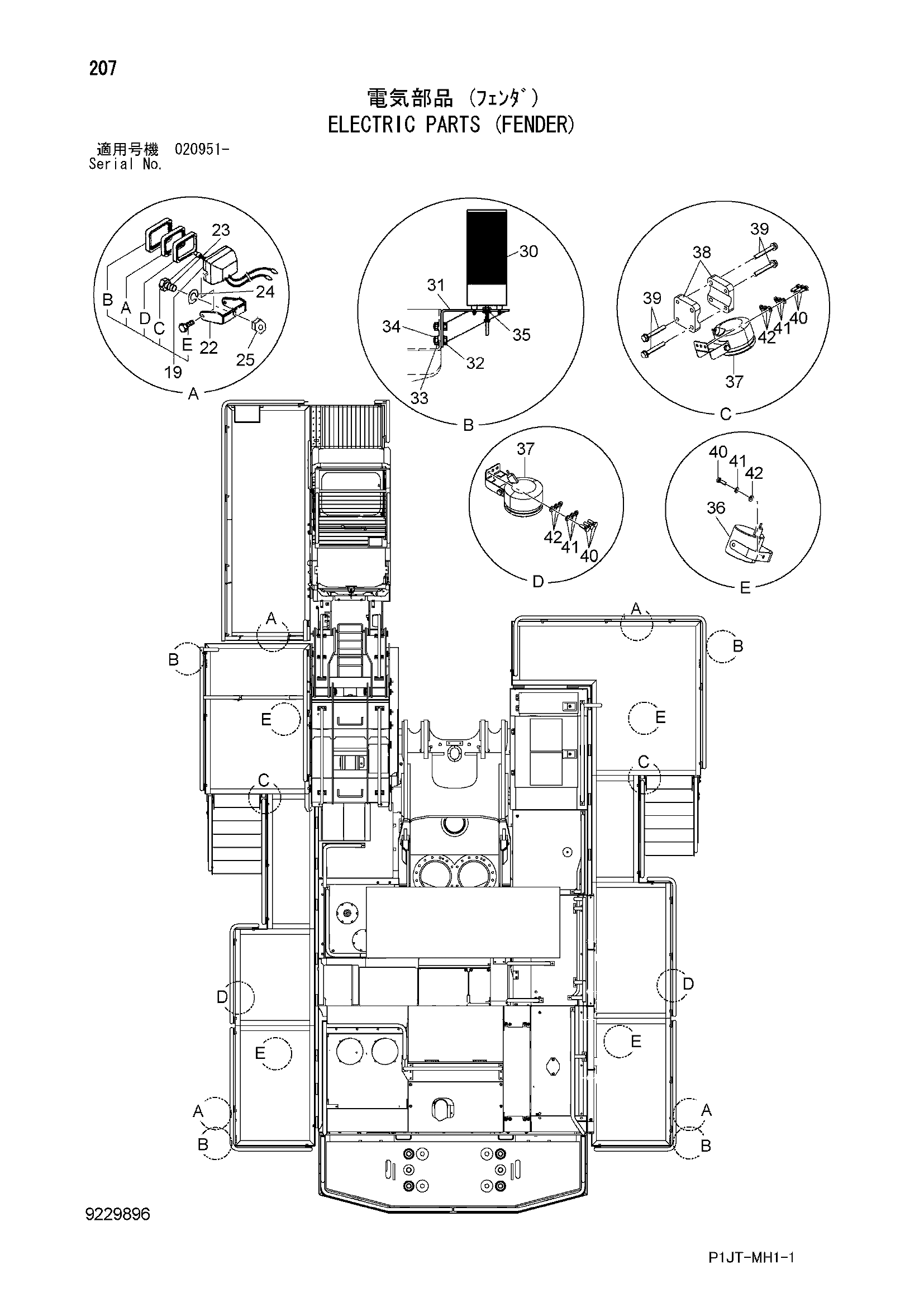

Заводская схема «Электрооборудование (крыло)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | 4274478 | Фара | 4 |
| 19A | 4285646 | Рассеиватель | 1 |
| 19B | 4285647 | Обод | 1 |
| 19C | 4285648 | Лампа | 1 |
| 19D | 4288342 | Прокладка | 1 |
| 19E | J900616 | Болт | 2 |
| 22 | 3092478 | Кронштейн | 4 |
| 23 | J901225 | Болт | 4 |
| 24 | A590912 | Пружинная шайба | 4 |
| 25 | J950012 | Гайка | 4 |
| 30 | 4634639 | Фонарь | 4 |
| 31 | 8100254 | Кронштейн | 4 |
| 32 | J271230 | Болт с шайбой | 15 |
| 32A | J901230 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J950012 | Гайка | 15 |
| 34 | A590112 | Плоская шайба | 15 |
| 35 | 445100 | Резиновая втулка | 4 |
| 36 | 4697553 | Фонарь воркинг | 5 |
| 37 | 4697554 | Фонарь воркинг | 4 |
| 38 | 4376895 | Хомут | 4 |
| 39 | J260860 | Болт с шайбой | 8 |
| 39A | J900820 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 40 | J900620 | Болт | 17 |
| 41 | A590906 | Пружинная шайба | 17 |
| 42 | A590106 | Плоская шайба | 17 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
