Топливоподкачивающий насос (гусеница) — HITACHI TL1100-3

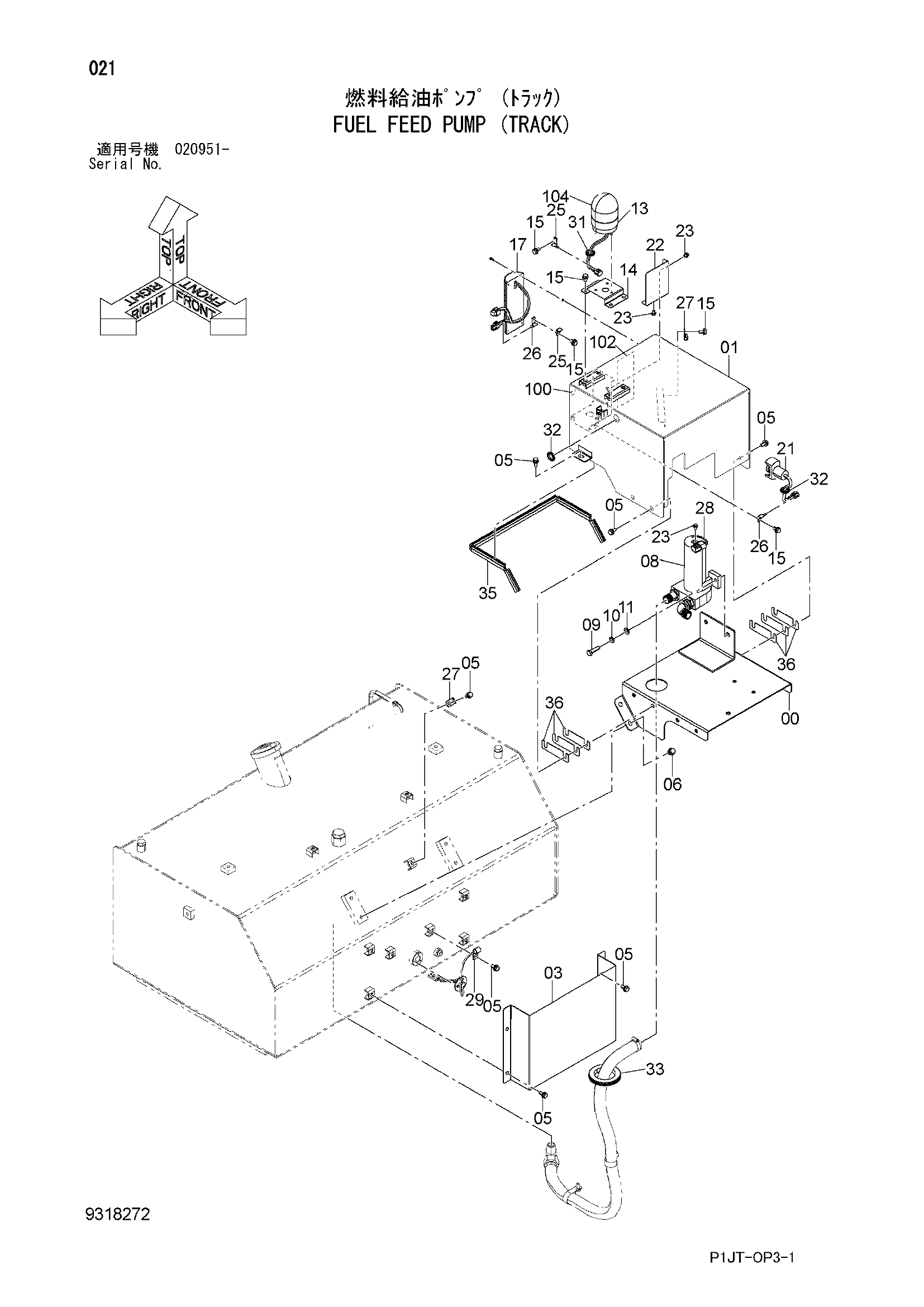

Заводская схема «Топливоподкачивающий насос (гусеница)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7059574 | Кронштейн | 1 |
| 01 | 6027320 | Крышка | 1 |
| 03 | 3119742 | Крышка | 1 |
| 05 | J271025 | Болт с шайбой | 12 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271225 | Болт с шайбой | 4 |
| 06A | J901225 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4659066 | Насос | 1 |
| 08A | 4681553 | Короб управление | 1 |
| 08B | 4681554 | Угловой штуцер | 1 |
| 08C | 4681555 | Адаптер | 1 |
| 09 | J901245 | Болт | 2 |
| 10 | A590912 | Пружинная шайба | 2 |
| 11 | A590112 | Плоская шайба | 2 |
| 13 | 4716182 | Фонарь сигнал | 1 |
| 14 | 4718318 | Кронштейн | 1 |
| 15 | J271020 | Болт с шайбой | 8 |
| 15A | J901020 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4710111 | Фонарь сигнал | 1 |
| 21 | 4703035 | Выключатель | 1 |
| 22 | 4719125 | Крышка | 1 |
| 23 | J260814 | Болт с шайбой | 4 |
| 23A | J900814 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4257159 | Кронштейн | 2 |
| 26 | 4336875 | Кронштейн | 2 |
| 27 | 4190261 | Зажим | 2 |
| 28 | 4190282 | Зажим | 1 |
| 29 | 4190273 | Зажим | 1 |
| 31 | 4359734 | Резиновая втулка | 1 |
| 32 | 4235210 | Резиновая втулка | 2 |
| 33 | 4093813 | Резиновая втулка | 1 |
| 35 | 4377695 | Резиновая прокладка | 1 |
| 36 | 4719152 | Регулировочная шайба 1.0mm | 10 |
| 100 | 4704808 | Информационная табличка | 1 |
| 102 | 2059063 | Информационная табличка | 1 |
| 104 | 4704807 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
