Базовый (генератор) — HITACHI TL1100-3

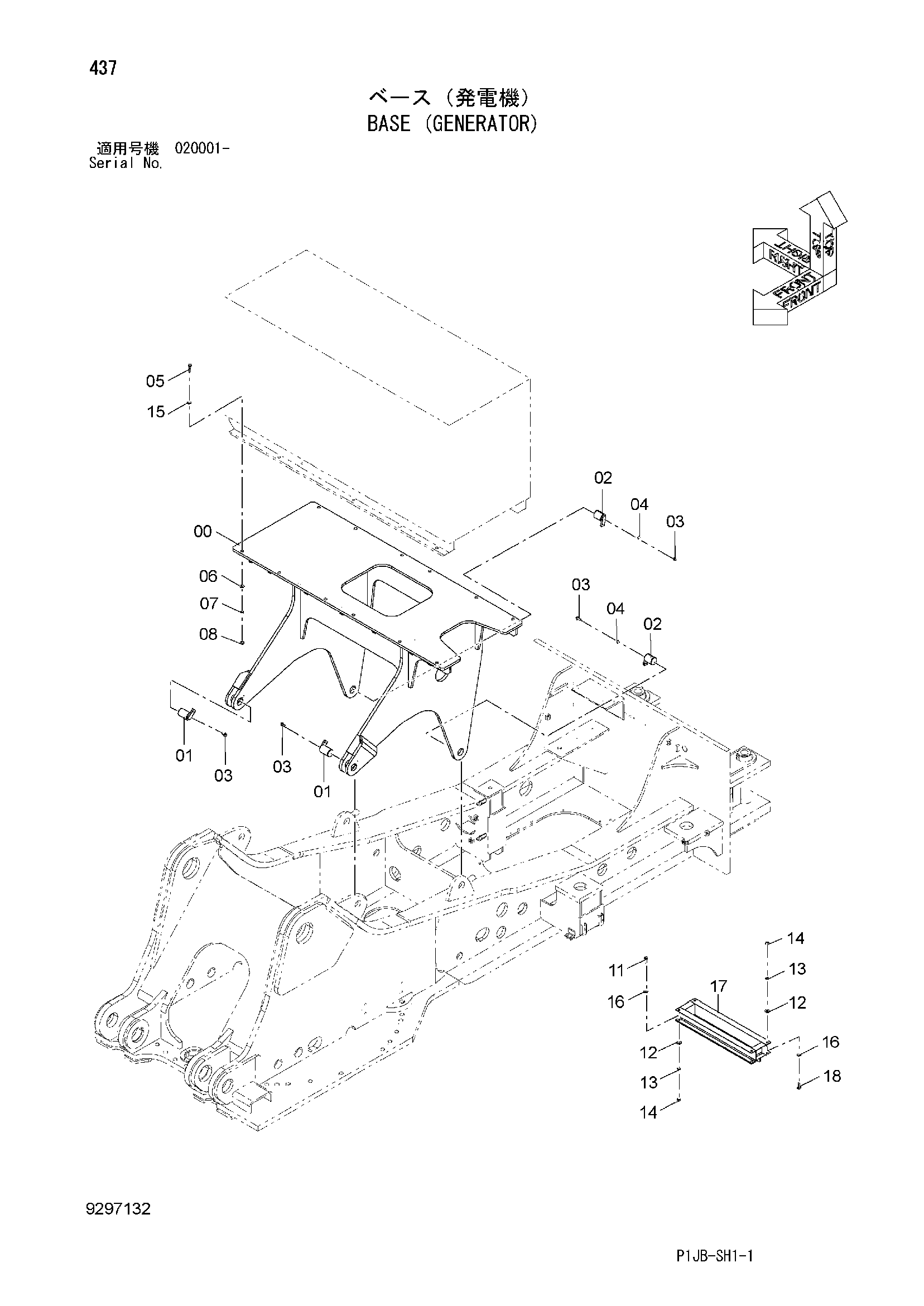

Заводская схема «Базовый (генератор)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026845 | Базовый | 1 |
| 01 | 9764064 | Палец | 2 |
| 02 | 9764065 | Палец | 2 |
| 03 | J271235 | Болт с шайбой | 4 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | A590112 | Плоская шайба | 2 |
| 05 | J912070 | Болт | 8 |
| 06 | 4018545 | Шайба | 8 |
| 07 | A590920 | Пружинная шайба | 8 |
| 08 | J951020 | Гайка | 8 |
| 11 | J901450 | Болт | 4 |
| 12 | 4086894 | Шайба | 8 |
| 13 | A590914 | Пружинная шайба | 8 |
| 14 | J950014 | Гайка | 8 |
| 15 | J21686 | Шайба уклон | 8 |
| 16 | J21684 | Шайба уклон | 8 |
| 17 | 8105467 | Кронштейн | 1 |
| 18 | J901440 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
