Топливные трубопроводы (пост)(1) — HITACHI TL1100-3

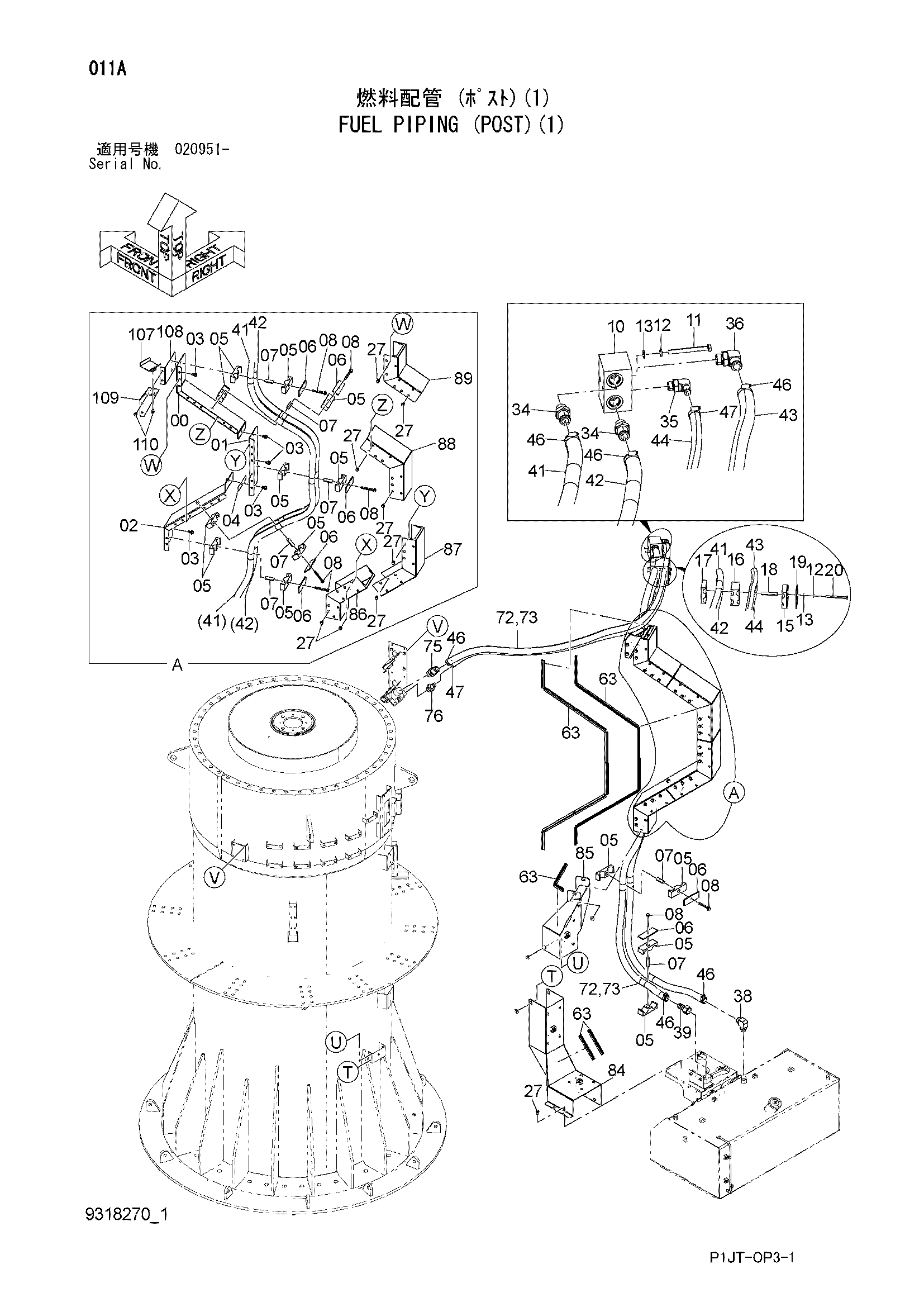

Заводская схема «Топливные трубопроводы (пост)(1)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7059556 | Кронштейн | 1 |
| 01 | 8123244 | Кронштейн | 1 |
| 02 | 7059555 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 5 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 4720296 | Регулировочная шайба 1.0mm | 10 |
| 05 | 4717871 | Хомут шланга | 14 |
| 06 | 4215880 | Пластина | 7 |
| 07 | 4215879 | Проставка | 7 |
| 08 | J271200 | Болт с шайбой | 7 |
| 08A | J901200 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 3119566 | Блок | 1 |
| 11 | J901204 | Болт | 2 |
| 12 | A590912 | Пружинная шайба | 4 |
| 13 | A590112 | Плоская шайба | 4 |
| 15 | 4717843 | Хомут шланга | 1 |
| 16 | 4717844 | Хомут шланга | 1 |
| 17 | 4717845 | Хомут шланга | 1 |
| 18 | 4669612 | Проставка | 2 |
| 19 | 4678164 | Пластина | 1 |
| 20 | J901211 | Болт | 2 |
| 27 | J271025 | Болт с шайбой | 26 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 34 | 4276937 | Адаптер | 2 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 35 | 4276853 | Угловой штуцер | 1 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4276856 | Угловой штуцер | 1 |
| 36A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 4169599 | Угловой штуцер | 1 |
| 38A | 4506429 | Уплотнительное кольцо | 1 |
| 39 | 4659280 | Соединение | 1 |
| 41 | 4717828 | Топливный шланг | 1 |
| 42 | 4717832 | Топливный шланг | 1 |
| 43 | 4717846 | Топливный шланг | 1 |
| 44 | 4717848 | Топливный шланг | 1 |
| 46 | 4011675 | Хомут шланга | 6 |
| 47 | 4504367 | Хомут шланга | 2 |
| 63 | 4377695 | Резиновая прокладка | 5 |
| 72 | 4446406 | Защитный кожух | 20 |
| 73 | 4327293 | Защитный кожух | 20 |
| 75 | 4276937 | Адаптер | 1 |
| 76 | 4276934 | Адаптер | 1 |
| 84 | 6028567 | Крышка | 1 |
| 85 | 7059890 | Крышка | 1 |
| 86 | 7059891 | Крышка | 1 |
| 87 | 7059892 | Крышка | 1 |
| 88 | 7059893 | Крышка | 1 |
| 89 | 7059894 | Крышка | 1 |
| 107 | 8123930 | Кронштейн | 1 |
| 108 | 8123931 | Кронштейн | 1 |
| 109 | 2059559 | Кронштейн | 1 |
| 110 | J271025 | Болт с шайбой | 4 |
| 110A | J901025 | Болт | 1 |
| 110B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
