Высокий пост трубопроводы — HITACHI TL1100-3

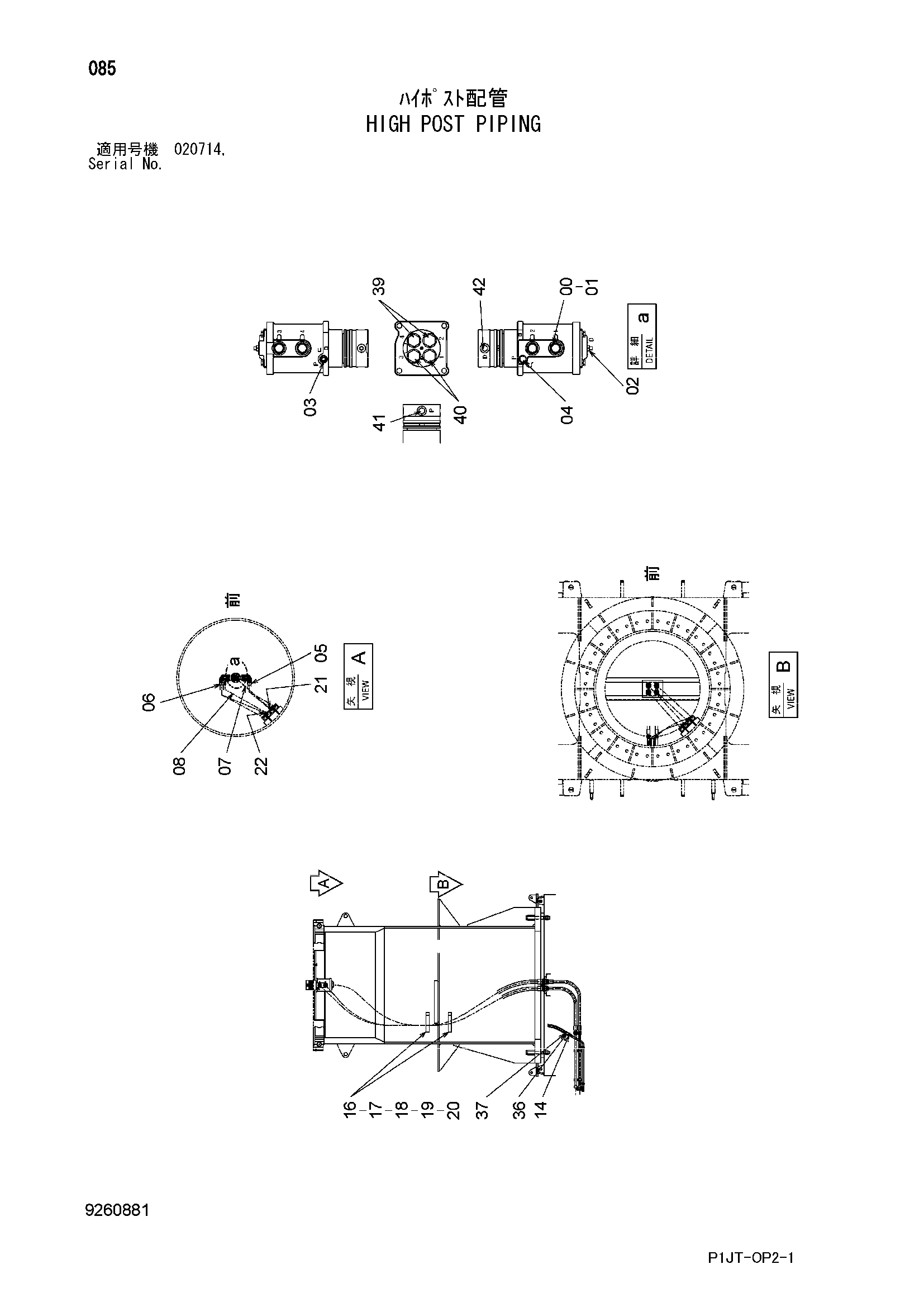

Заводская схема «Высокий пост трубопроводы» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4189535 | Адаптер | 4 |
| 00A | 4506429 | Уплотнительное кольцо | 1 |
| 01 | 4187328 | Уплотнительное кольцо | 4 |
| 02 | 4348798 | Адаптер | 1 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4200466 | Адаптер | 1 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4092534 | Пробка | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4650852 | Шланг | 2 |
| 06 | 4680851 | Шланг | 2 |
| 07 | 4650853 | Шланг | 1 |
| 08 | 4458663 | Шланг | 1 |
| 14 | 4348798 | Адаптер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4215878 | Хомут шланга | 12 |
| 17 | 4215880 | Пластина | 6 |
| 18 | 4207037 | Проставка | 6 |
| 19 | J901200 | Болт | 6 |
| 20 | A590912 | Пружинная шайба | 6 |
| 21 | 4192035 | Зажим | 3 |
| 22 | 4190275 | Зажим | 3 |
| 39 | 4274593 | Угловой штуцер | 2 |
| 39A | 4506429 | Уплотнительное кольцо | 1 |
| 40 | 4270315 | Угловой штуцер | 2 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
| 41 | A852133 | Адаптер | 1 |
| 41A | 4509180 | Уплотнительное кольцо | 1 |
| 42 | A852144 | Адаптер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
