Подъём трубопроводы (каб-линк) — HITACHI TL1100-3

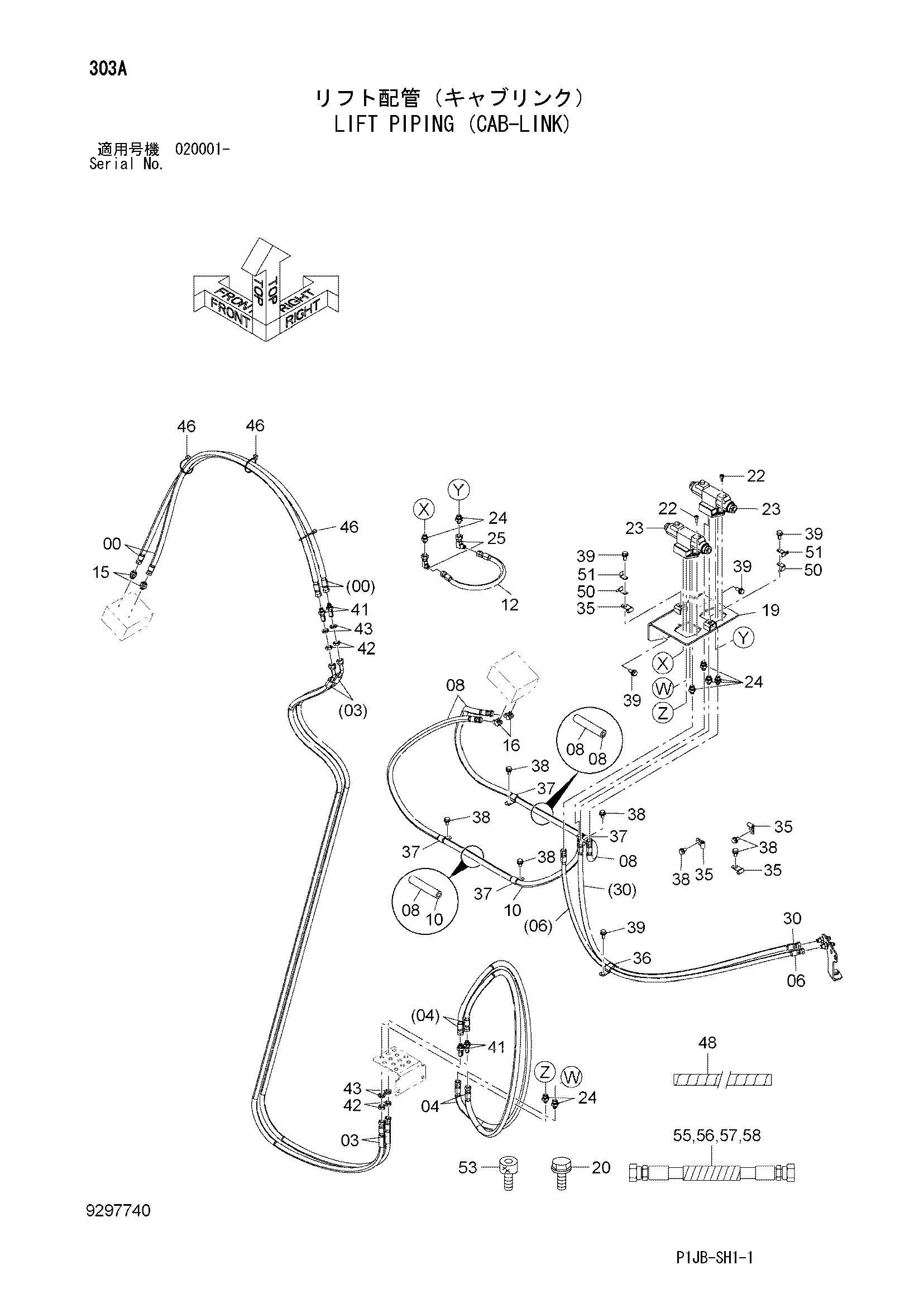

Заводская схема «Подъём трубопроводы (каб-линк)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9249812 | Шланг в сборе | 2 |
| 00A | 4305237 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 4 |
| 03 | 9301147 | Шланг в сборе | 2 |
| 03A | 4698207 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 8 |
| 04 | 9249814 | Шланг в сборе | 2 |
| 04A | 4305234 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 3 |
| 06 | 4670033 | Шланг | 1 |
| 08 | 9223183 | Шланг в сборе | 1 |
| 08A | 4488775 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 2 |
| 10 | 9249816 | Шланг в сборе | 1 |
| 10A | 4305236 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 4 |
| 12 | 9298035 | Шланг в сборе | 1 |
| 12A | 4694049 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 1 |
| 15 | 4154652 | Адаптер | 2 |
| 16 | 4157919 | Угловой штуцер | 2 |
| 19 | 9770453 | Кронштейн | 1 |
| 20 | J271025 | Болт с шайбой | 2 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 22 | M340620 | Болт с внутренним шестигранником | 4 |
| 23 | 4601744 | Электромагнитный клапан | 2 |
| 24 | A852133 | Адаптер | 8 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4239976 | Унион S | 2 |
| 30 | 4305233 | Шланг | 1 |
| 35 | 4190261 | Зажим | 4 |
| 36 | 4190282 | Зажим | 1 |
| 37 | 4190274 | Зажим | 4 |
| 38 | J271020 | Болт с шайбой | 7 |
| 38A | J901020 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 39 | J271025 | Болт с шайбой | 5 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4202532 | Адаптер | 4 |
| 42 | 4202531 | Гайка | 4 |
| 43 | A590914 | Пружинная шайба | 4 |
| 46 | 4055312 | Ленточный зажим | 30 |
| 48 | 4327293 | Защитный кожух | 10 |
| 50 | 4257159 | Кронштейн | 2 |
| 51 | 4418301 | Кронштейн | 2 |
| 55 | 9298031 | Шланг в сборе | 1 |
| 55A | 4676797 | Шланг | 1 |
| 55B | 4327293 | Защитный кожух | 2 |
| 56 | 9298032 | Шланг в сборе | 1 |
| 56A | 4304424 | Шланг | 1 |
| 56B | 4327293 | Защитный кожух | 2 |
| 57 | 9298033 | Шланг в сборе | 1 |
| 57A | 4305237 | Шланг | 1 |
| 57B | 4327293 | Защитный кожух | 4 |
| 58 | 9298034 | Шланг в сборе | 1 |
| 58A | 4283730 | Шланг | 1 |
| 58B | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
