Пилотные гидролинии (2-2) — HITACHI TL1100-3

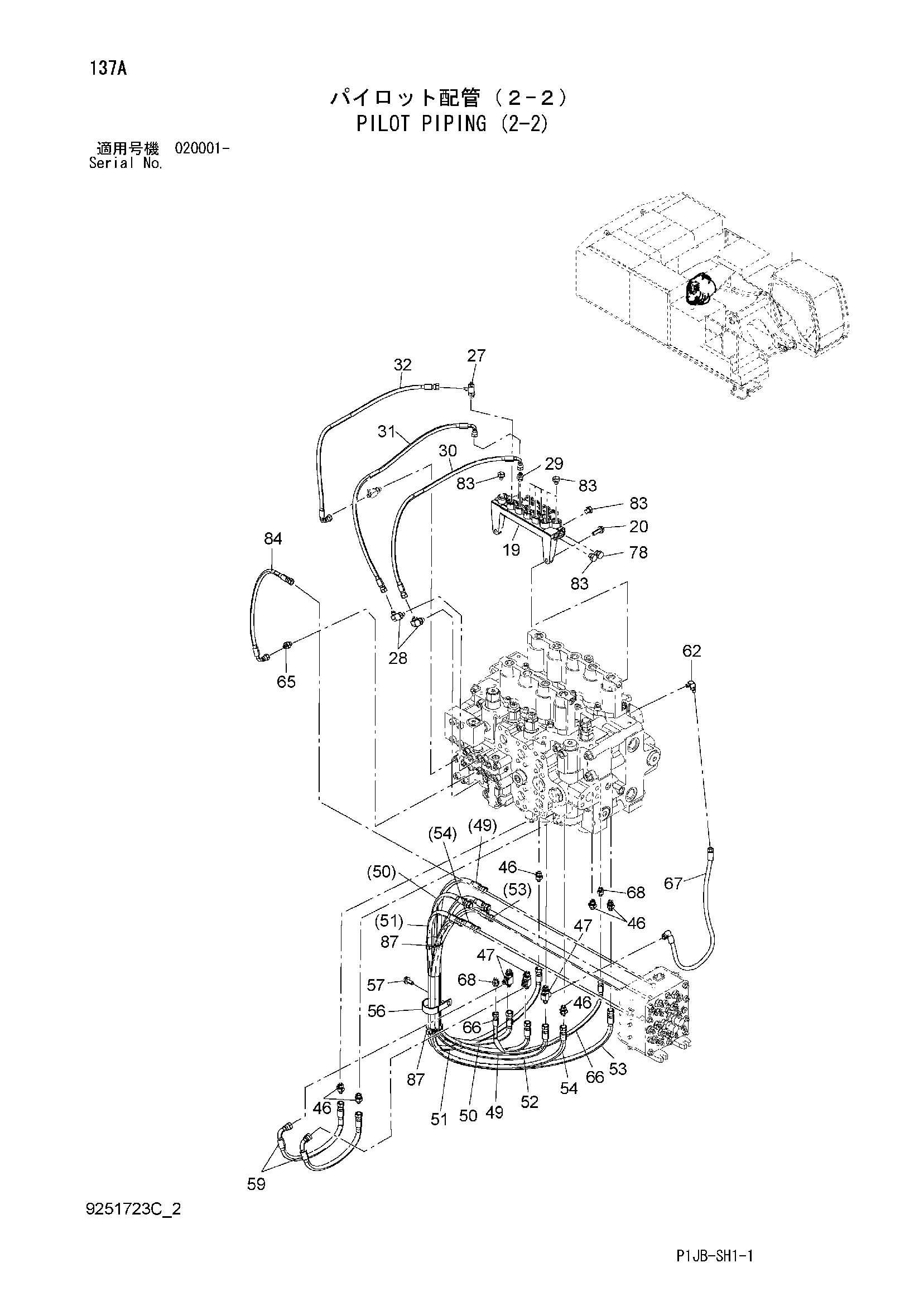

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 19 | 9246518 | Электромагнитный клапан | 1 |
| 20 | J271035 | Болт с шайбой | 2 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 27 | A852422 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | A852322 | Угловой штуцер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | A852122 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4634383 | Шланг | 1 |
| 31 | 4634384 | Шланг | 1 |
| 32 | 4634385 | Шланг | 1 |
| 46 | A852133 | Адаптер | 6 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | A852433 | Тройник | 3 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 49 | 4634365 | Шланг | 1 |
| 50 | 4634368 | Шланг | 1 |
| 51 | 4634370 | Шланг | 1 |
| 52 | 4634371 | Шланг | 1 |
| 53 | 4634374 | Шланг | 1 |
| 54 | 4634376 | Шланг | 1 |
| 56 | 4190265 | Зажим | 1 |
| 57 | J271025 | Болт с шайбой | 1 |
| 57A | J901025 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 59 | 4442429 | Шланг | 2 |
| 62 | A852322 | Угловой штуцер | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 65 | A852122 | Адаптер | 1 |
| 65A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 4437292 | Шланг | 1 |
| 67 | 4649135 | Шланг | 1 |
| 68 | A852122 | Адаптер | 2 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 78 | A885003 | Пробка | 1 |
| 78A | 4509180 | Уплотнительное кольцо | 1 |
| 83 | A885002 | Пробка | 8 |
| 83A | 957366 | Уплотнительное кольцо | 1 |
| 84 | 4634377 | Шланг | 1 |
| 87 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
