Рукоять 9.5m — HITACHI TL1100-3

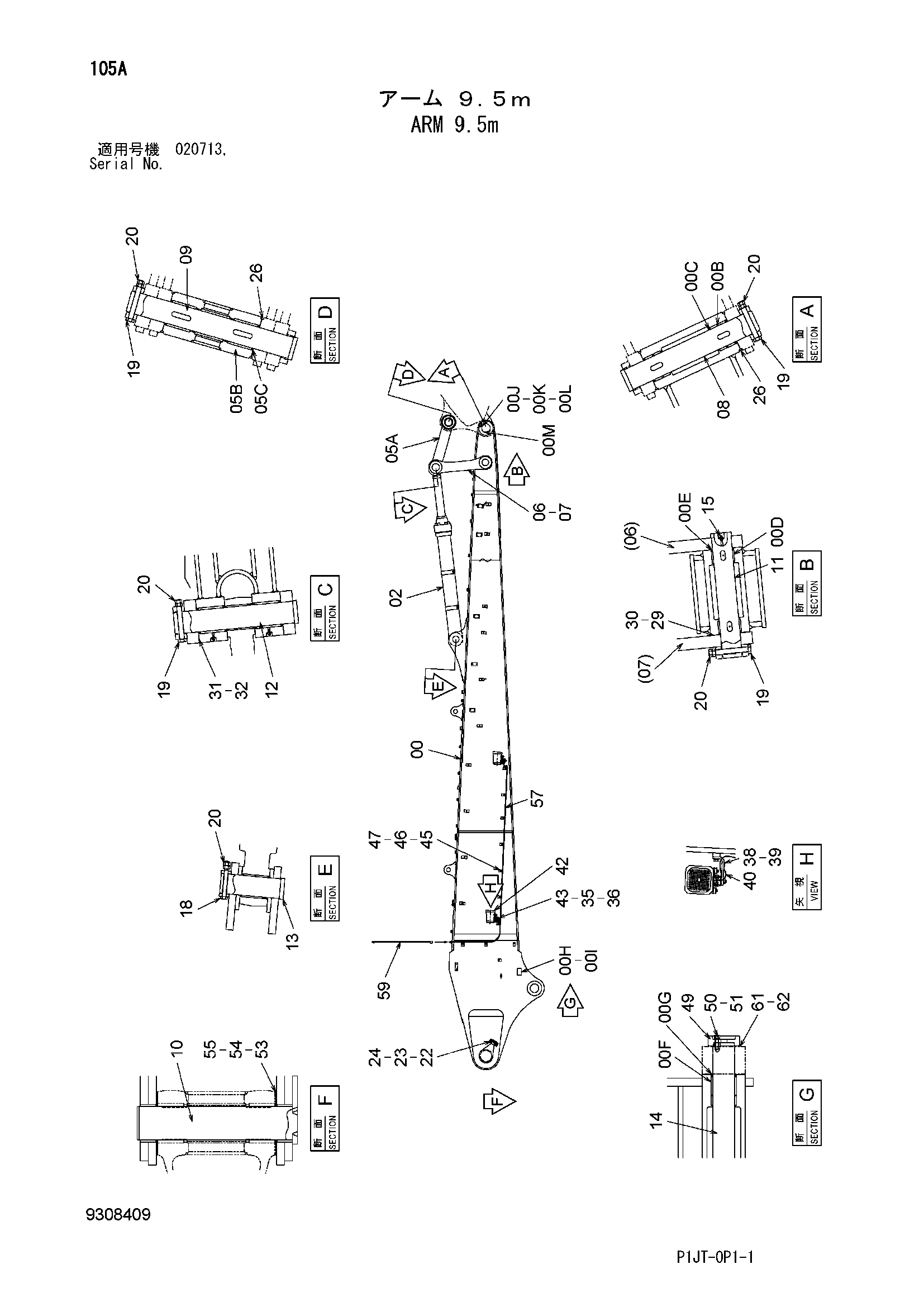

Заводская схема «Рукоять 9.5m» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9307584 | Рукоять в сборе | 1 |
| 00A | 5012624 | Рукоять | 1 |
| 00B | 3079233 | Втулка | 2 |
| 00C | 4251212 | Пылезащитное уплотнение | 4 |
| OOD | 3026075 | Втулка | 2 |
| 00E | 4074008 | Пылезащитное уплотнение | 2 |
| OOF | 3117304 | Втулка | 2 |
| OOG | 4705719 | Втулка | 2 |
| 00I | M492564 | Приводной винт | 4 |
| 00J | J75481 | Фиитинг смазка | 2 |
| 00K | 4130686 | Втулка | 2 |
| 00L | 4105912 | Колпачок | 2 |
| 00M | 94-2011 | Пробка | 2 |
| 02 | 4631812 | Гидроцилиндр ковша | 1 |
| 05 | 9214392 | Тяга A | 1 |
| 05A | 7042479 | Тяга | 1 |
| 05B | 3060476 | Втулка | 4 |
| 05C | 4083972 | Пылезащитное уплотнение | 6 |
| 05D | J75481 | Пресс-маслёнка | 8 |
| 05E | 4130686 | Втулка | 8 |
| 05F | 4105912 | Колпачок | 8 |
| 06 | 3089548 | Тяга | 1 |
| 07 | 8080474 | Тяга | 1 |
| 08 | 3079232 | Палец | 1 |
| 09 | 3100465 | Палец | 1 |
| 10 | 8119627 | Палец | 1 |
| 11 | 3055219 | Палец | 1 |
| 12 | 3084263 | Палец | 1 |
| 13 | 3038820 | Палец | 1 |
| 14 | 3117281 | Палец | 1 |
| 15 | J75481 | Пресс-маслёнка | 2 |
| 18 | J932013 | Болт | 1 |
| 19 | 4276312 | Болт | 4 |
| 20 | J951020 | Гайка | 10 |
| 22 | 4122729 | Пластина | 1 |
| 23 | J912045 | Болт | 2 |
| 24 | A590920 | Пружинная шайба | 2 |
| 26 | 4487682 | Уплотнительное кольцо | 4 |
| 29 | 4134370 | Регулировочная шайба 1.0mm | 1 |
| 30 | 4134371 | Регулировочная шайба 1.6mm | 1 |
| 31 | 4134372 | Регулировочная шайба 1.0mm | 1 |
| 32 | 4134373 | Регулировочная шайба 1.6mm | 1 |
| 35 | J901425 | Болт | 4 |
| 36 | A590914 | Пружинная шайба | 4 |
| 38 | M430610 | Винт | 4 |
| 39 | A590906 | Пружинная шайба | 4 |
| 40 | 4271788 | Жгут проводов | 4 |
| 42 | 4615482 | Фонарь воркинг | 4 |
| 43 | 4653839 | Кронштейн | 4 |
| 45 | 4190271 | Зажим | 18 |
| 46 | J901016 | Болт | 18 |
| 47 | A590910 | Пружинная шайба | 18 |
| 49 | 4393378 | Ограничитель | 2 |
| 50 | J241645 | Болт | 6 |
| 51 | A590916 | Пружинная шайба | 6 |
| 53 | 4706891 | Пластина | 2 |
| 54 | 4706897 | Упорная пластина 2.0mm | 2 |
| 55 | 4706898 | Упорная пластина 1.0mm | 2 |
| 57 | 4707970 | Жгут проводов | 2 |
| 59 | 4708361 | Жгут проводов | 2 |
| 61 | 4134372 | Регулировочная шайба 1.0mm | 2 |
| 62 | 4134373 | Регулировочная шайба 1.6mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
