Куиккхикх трубопроводы (9.5m рукоять)(TWO гидроцилиндр тип) — HITACHI TL1100-3

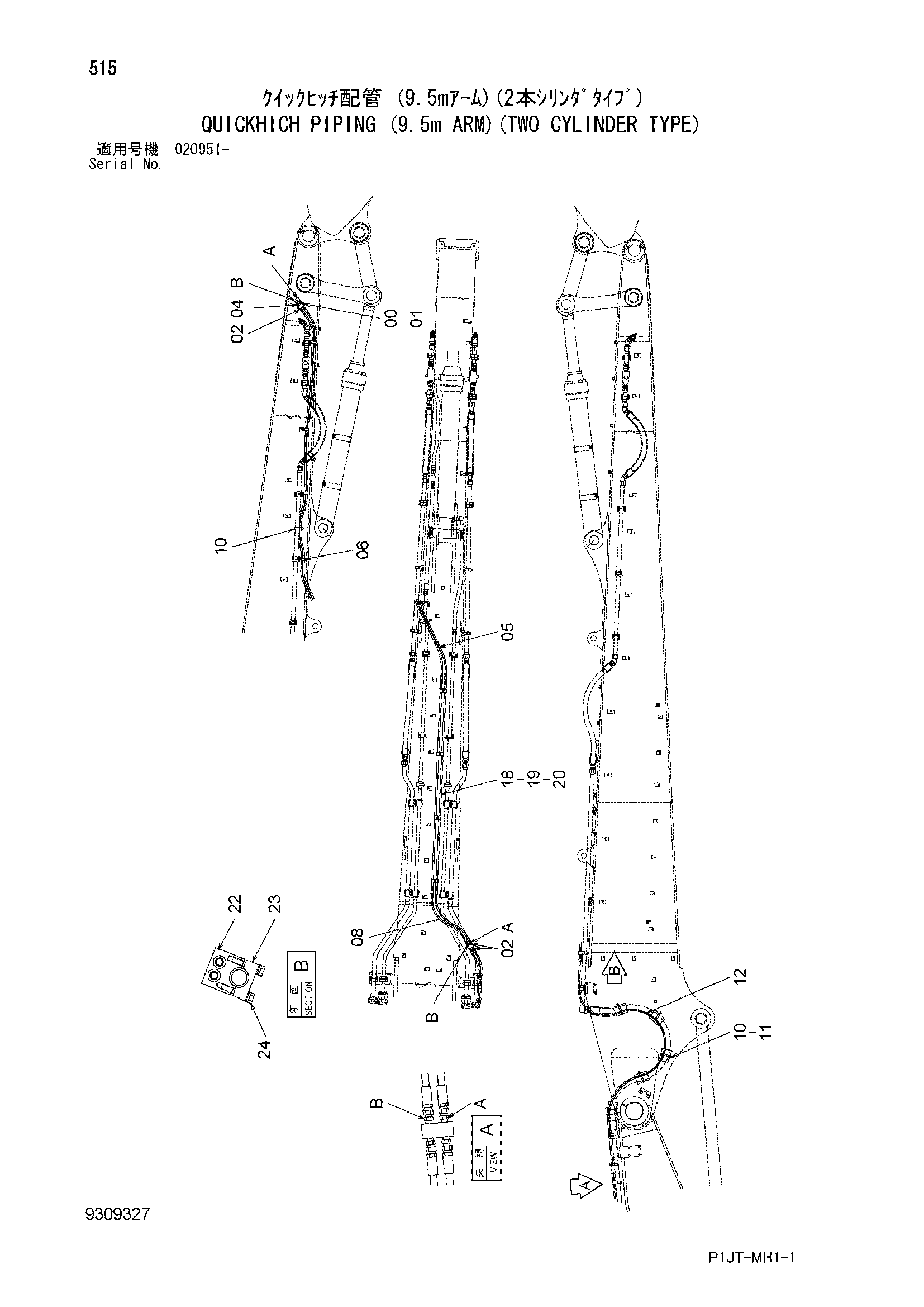

Заводская схема «Куиккхикх трубопроводы (9.5m рукоять)(TWO гидроцилиндр тип)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608137 | Блок | 1 |
| 01 | J271055 | Болт с шайбой | 2 |
| 01A | J901055 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4200466 | Адаптер | 6 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4042031 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4707921 | Шланг | 2 |
| 06 | 4190266 | Зажим | 6 |
| 08 | 4312103 | Шланг | 2 |
| 10 | 4351924 | Хомут шланга | 10 |
| 11 | 4155962 | Резиновая прокладка | 5 |
| 12 | 4458835 | Шланг | 2 |
| 18 | 9771837 | Трубка | 2 |
| 19 | 4189858 | Хомут трубки | 4 |
| 20 | J271250 | Болт с шайбой | 4 |
| 20A | J901250 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | 4608138 | Блок | 1 |
| 23 | 4334364 | Хомут трубки | 1 |
| 24 | J271260 | Болт с шайбой | 2 |
| 24A | J901260 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
