Подъём магнит трубопроводы (9.5m рукоять) — HITACHI TL1100-3

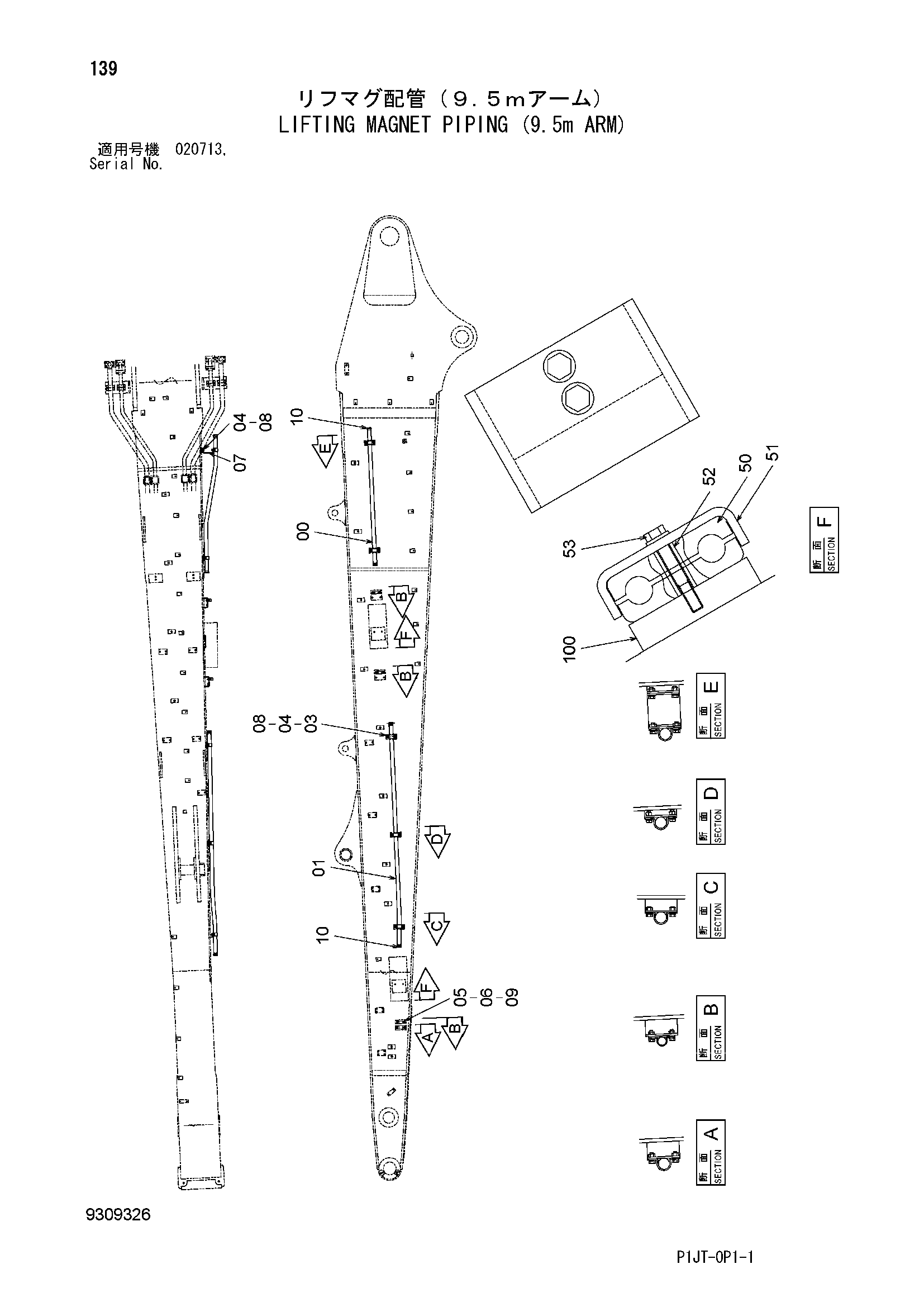

Заводская схема «Подъём магнит трубопроводы (9.5m рукоять)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4652751 | Трубка | 1 |
| 01 | 4707880 | Трубка | 1 |
| 03 | 4422297 | Хомут трубки | 6 |
| 04 | J901230 | Болт | 14 |
| 05 | 4422296 | Хомут трубки | 3 |
| 06 | J901030 | Болт | 6 |
| 07 | 9729510 | Кронштейн | 1 |
| 08 | A590912 | Пружинная шайба | 14 |
| 09 | A590910 | Пружинная шайба | 6 |
| 10 | 4422294 | Втулка | 4 |
| 50 | 4709894 | Хомут | 4 |
| 51 | 4710007 | Хомут | 2 |
| 52 | 4304539 | Проставка | 4 |
| 53 | J271285 | Болт с шайбой | 4 |
| 53A | J901285 | Болт | 1 |
| 53B | J222012 | Шайба | 1 |
| 100 | 9764267 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
