Куиккхикх трубопроводы (10.7m стрела)(TWO гидроцилиндр тип) — HITACHI TL1100-3

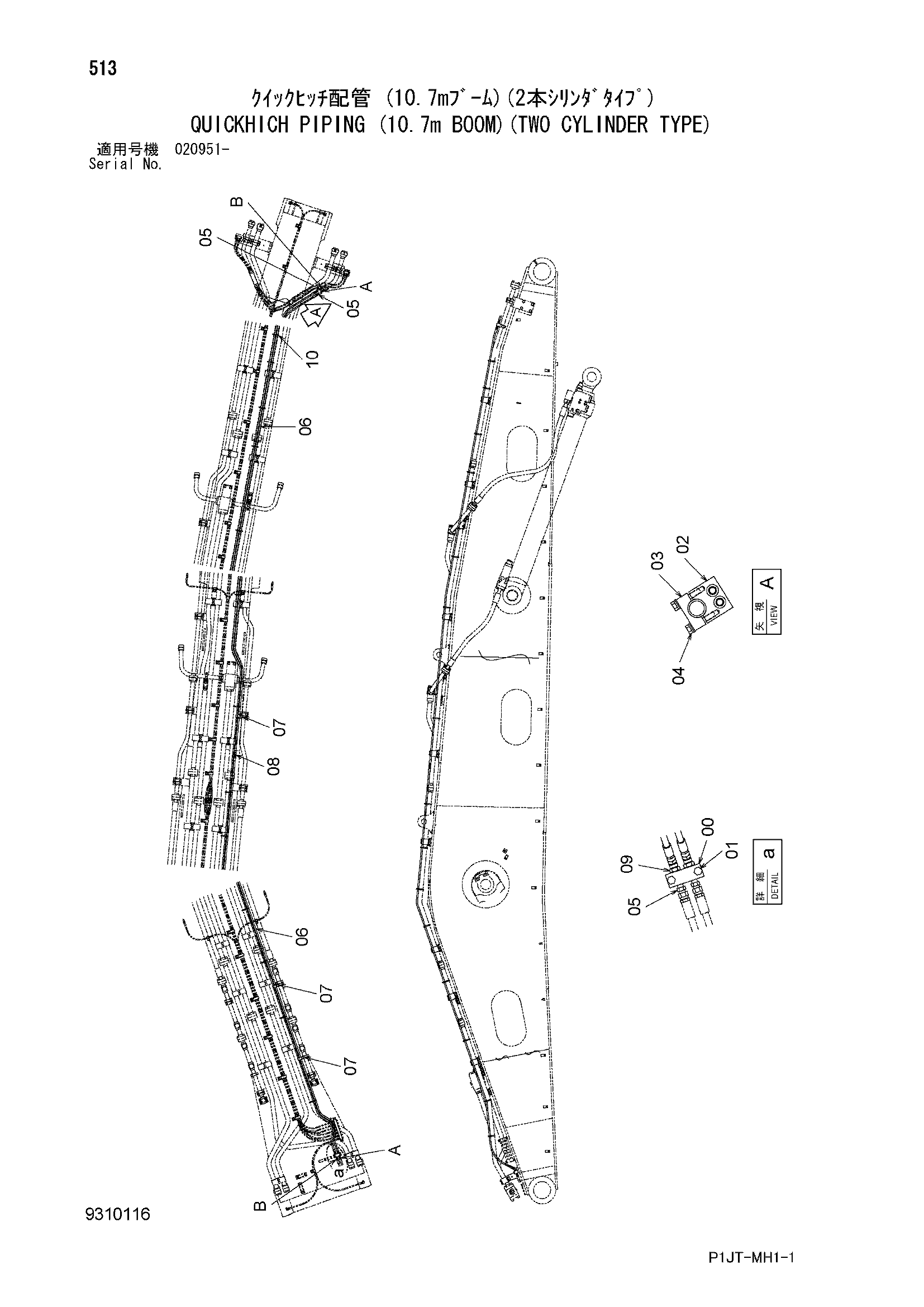

Заводская схема «Куиккхикх трубопроводы (10.7m стрела)(TWO гидроцилиндр тип)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4608137 | Блок | 1 |
| 01 | J271055 | Болт с шайбой | 2 |
| 01A | J901055 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 4608138 | Блок | 1 |
| 03 | 4334364 | Хомут трубки | 1 |
| 04 | J271260 | Болт с шайбой | 2 |
| 04A | J901260 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4200466 | Адаптер | 6 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4680570 | Шланг | 4 |
| 07 | 4190266 | Зажим | 3 |
| 08 | 4231653 | Адаптер | 2 |
| 09 | A852233 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4351924 | Хомут шланга | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
