Боковой лестница дверь — HITACHI TL1100-3

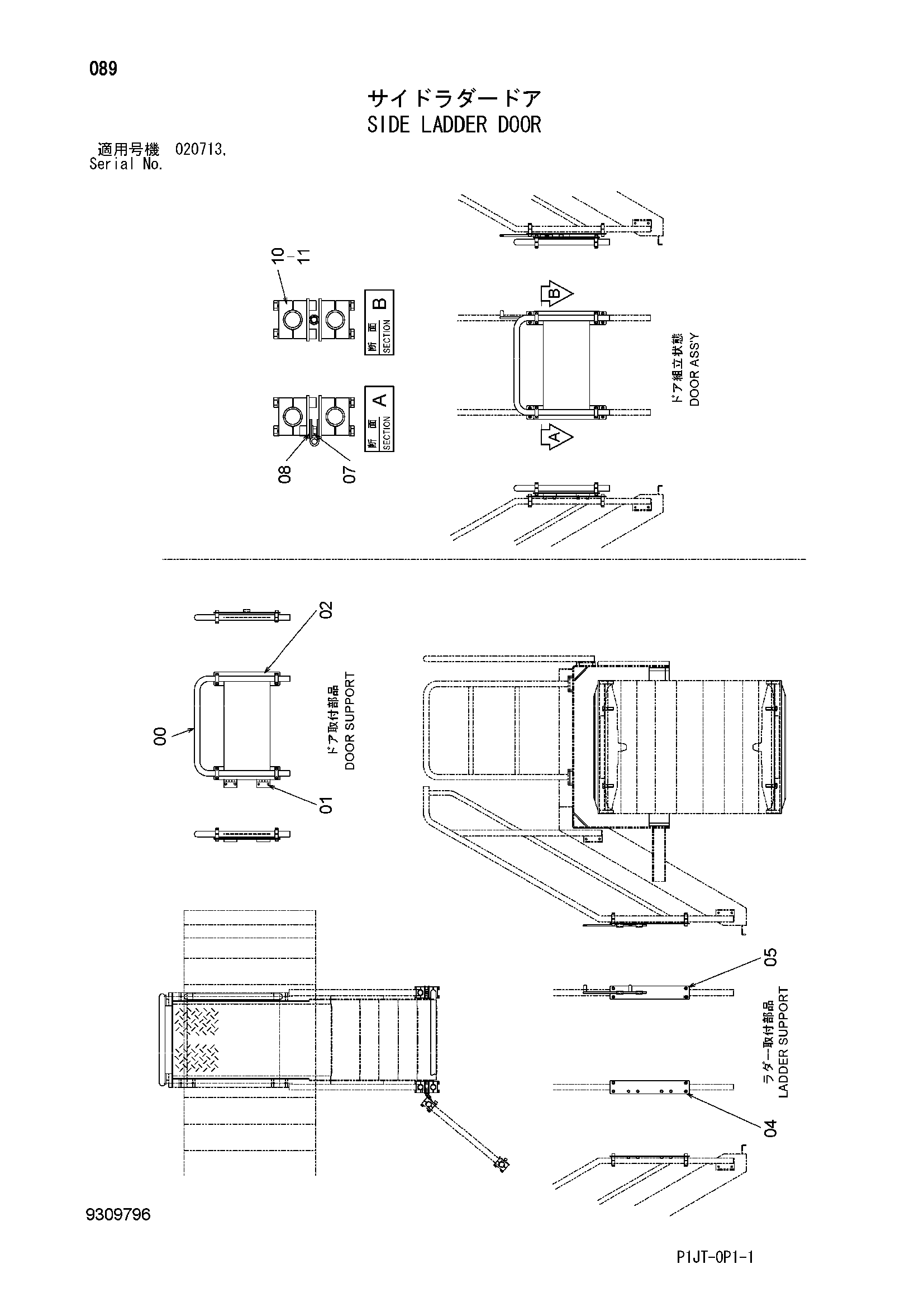

Заводская схема «Боковой лестница дверь» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8120268	Дверь	2
01	8120258	Кронштейн	2
02	8120256	Кронштейн	2
04	8120257	Кронштейн	2
05	8120255	Кронштейн	2
07	J271025	Болт с шайбой	8
07A	J901025	Болт	1
07B	J222010	Шайба	1
08	4454317	Регулировочная шайба 1.0mm	12
10	4334364	Хомут трубки	32
11	J271285	Болт с шайбой	32
11A	J901285	Болт	1
11B	J222012	Шайба	1

Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
