Ступень (спаке OF инспектион) — HITACHI TL1100-3

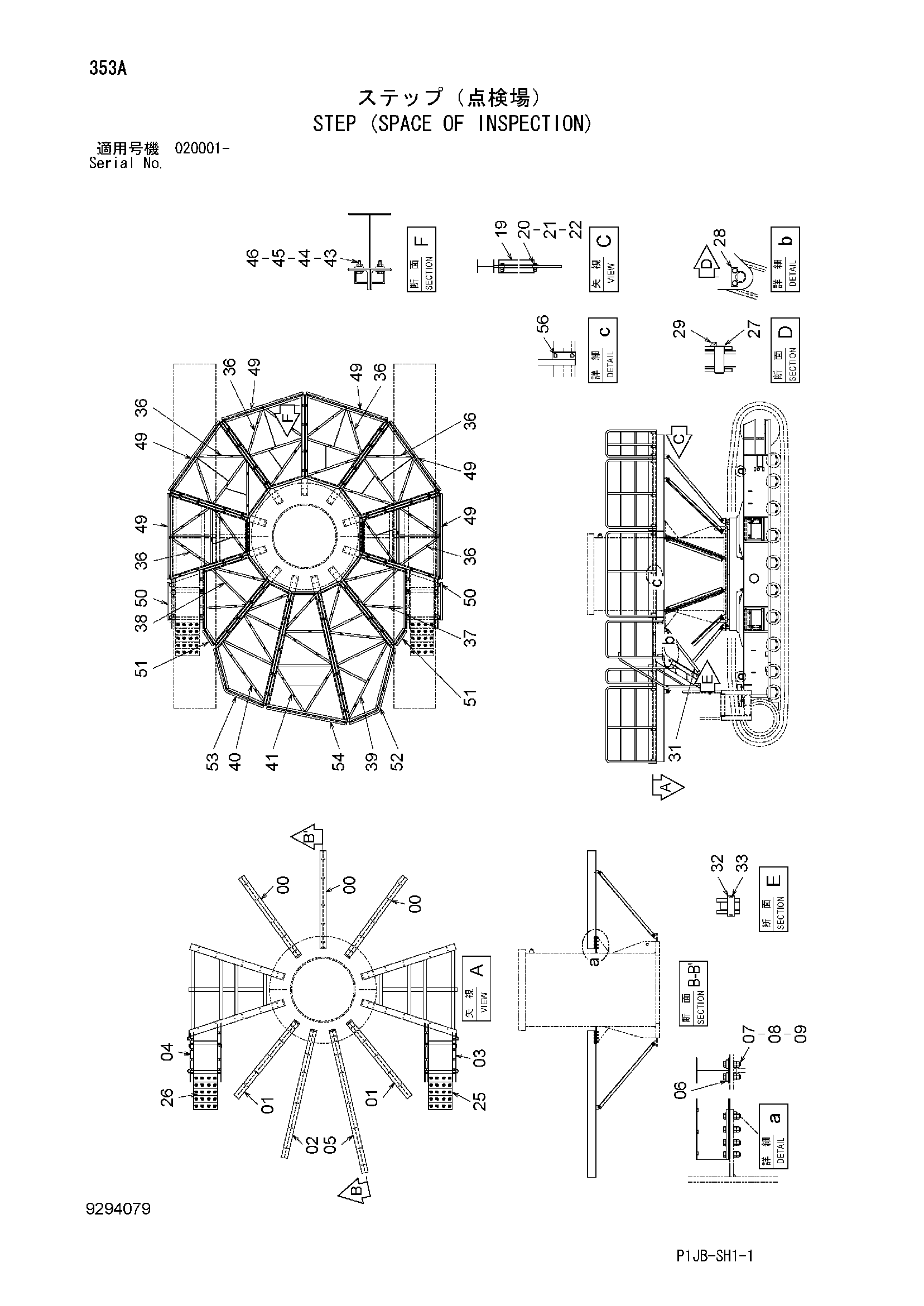

Заводская схема «Ступень (спаке OF инспектион)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100150 | Кронштейн | 3 |
| 01 | 8082986 | Кронштейн | 2 |
| 02 | 8082987 | Кронштейн | 1 |
| 03 | 7055489 | Правый кронштейн | 1 |
| 04 | 7055491 | Левый кронштейн | 1 |
| 05 | 8099961 | Кронштейн | 1 |
| 06 | 4449340 | Пластина | 22 |
| 07 | J932090 | Болт | 88 |
| 08 | A590120 | Плоская шайба | 176 |
| 09 | J950020 | Гайка | 176 |
| 19 | 4632775 | Стойка | 22 |
| 20 | J932400 | Болт | 22 |
| 21 | 4085614 | Шайба | 66 |
| 22 | J950024 | Гайка | 44 |
| 25 | 7055483 | Лестница | 1 |
| 26 | 7055482 | Лестница | 1 |
| 27 | 4397723 | Палец | 4 |
| 28 | X4245 | Стопорная пластина | 4 |
| 29 | J271020 | Болт с шайбой | 8 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 9764098 | Стойка | 4 |
| 32 | 4397720 | Палец | 8 |
| 33 | A765040 | Шплинт | 16 |
| 36 | 6023674 | Ступень | 6 |
| 37 | 6023687 | Ступень | 1 |
| 38 | 6023686 | Ступень | 1 |
| 39 | 6023671 | Ступень | 1 |
| 40 | 6023673 | Ступень | 1 |
| 41 | 6023672 | Ступень | 1 |
| 43 | J901040 | Болт | 90 |
| 44 | J217083 | Шайба | 180 |
| 45 | A590910 | Пружинная шайба | 90 |
| 46 | J950010 | Гайка | 90 |
| 49 | 8100055 | Поручень | 6 |
| 50 | 8100056 | Поручень | 2 |
| 51 | 8100057 | Поручень | 2 |
| 52 | 7048120 | Поручень | 1 |
| 53 | 7048119 | Поручень | 1 |
| 54 | 8100058 | Поручень | 1 |
| 56 | J271230 | Болт с шайбой | 70 |
| 56A | J901230 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
