Радиатор крышка — HITACHI TL1100-3

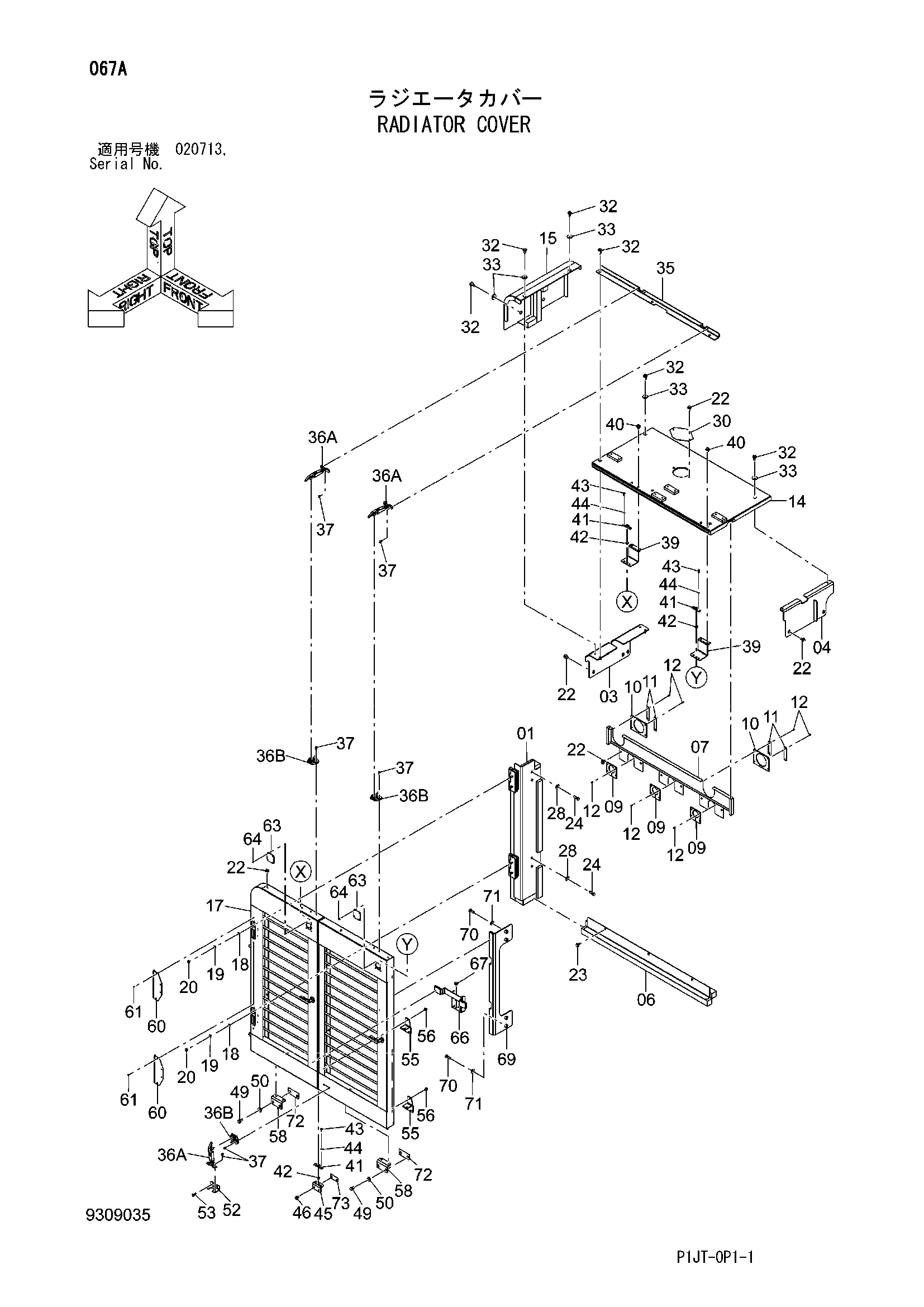

Заводская схема «Радиатор крышка» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8119970 | Крышка | 1 |
| 03 | 8099609 | Кронштейн | 1 |
| 04 | 8116550 | Кронштейн | 1 |
| 06 | 8101612 | Крышка | 1 |
| 07 | 7048942 | Крышка | 1 |
| 09 | 4640434 | Резиновая прокладка | 3 |
| 10 | 4640433 | Резиновая прокладка | 2 |
| 11 | 4637646 | Пластина | 4 |
| 12 | 4425573 | Зажим | 20 |
| 14 | 6027018 | Крышка | 1 |
| 15 | 8101658 | Крышка | 1 |
| 17 | 9309034 | Воздуховод (для радиатор) | 1 |
| 18 | A590112 | Плоская шайба | 4 |
| 19 | A590912 | Пружинная шайба | 4 |
| 20 | J950012 | Гайка | 4 |
| 22 | J281235 | Болт с шайбой | 16 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | J281230 | Болт с шайбой | 3 |
| 23A | J901230 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 24 | J921445 | Болт | 4 |
| 28 | 4086894 | Шайба | 4 |
| 30 | 4343333 | Крышка | 1 |
| 32 | J281240 | Болт с шайбой | 9 |
| 32A | J901240 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
| 33 | 4338575 | Плоская шайба | 6 |
| 35 | 9770603 | Кронштейн | 1 |
| 36 | 4231750 | Защёлка | 3 |
| 36A | 3044290 | Защёлка | 1 |
| 36B | 3021131 | Анкхор | 1 |
| 37 | J260820 | Болт с шайбой | 12 |
| 37A | J900820 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 39 | 9771790 | Кронштейн | 2 |
| 40 | J281230 | Болт с шайбой | 4 |
| 40A | J901230 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
| 41 | 9771803 | Кронштейн | 3 |
| 42 | 4622667 | Ограничитель | 3 |
| 43 | J900820 | Болт | 6 |
| 44 | 4708313 | Плоская шайба | 6 |
| 45 | 9769809 | Кронштейн | 1 |
| 46 | J281025 | Болт с шайбой | 2 |
| 46A | J901025 | Болт | 1 |
| 46B | 4486055 | Шайба | 1 |
| 49 | J921435 | Болт | 4 |
| 50 | 4086894 | Шайба | 4 |
| 52 | 9770590 | Кронштейн | 1 |
| 53 | J271030 | Болт с шайбой | 2 |
| 53A | J901030 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 9770594 | Кронштейн | 2 |
| 56 | J271025 | Болт с шайбой | 6 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | 4699385 | Кронштейн | 2 |
| 60 | 4707484 | Крышка | 2 |
| 61 | J260612 | Болт с шайбой | 8 |
| 61A | J900612 | Болт | 1 |
| 61B | A590106 | Плоская шайба | 1 |
| 63 | 4707485 | Крышка | 2 |
| 64 | J260612 | Болт с шайбой | 8 |
| 64A | J900612 | Болт | 1 |
| 64B | A590106 | Плоская шайба | 1 |
| 66 | 8120031 | Кронштейн | 1 |
| 67 | J281225 | Болт с шайбой | 2 |
| 67A | J901225 | Болт | 1 |
| 67B | 4249324 | Шайба | 1 |
| 69 | 8120030 | Кронштейн | 1 |
| 70 | J921445 | Болт | 4 |
| 71 | 4086894 | Шайба | 4 |
| 72 | 4707486 | Регулировочная шайба 1.6mm | 10 |
| 73 | 4707487 | Регулировочная шайба 1.6mm | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
