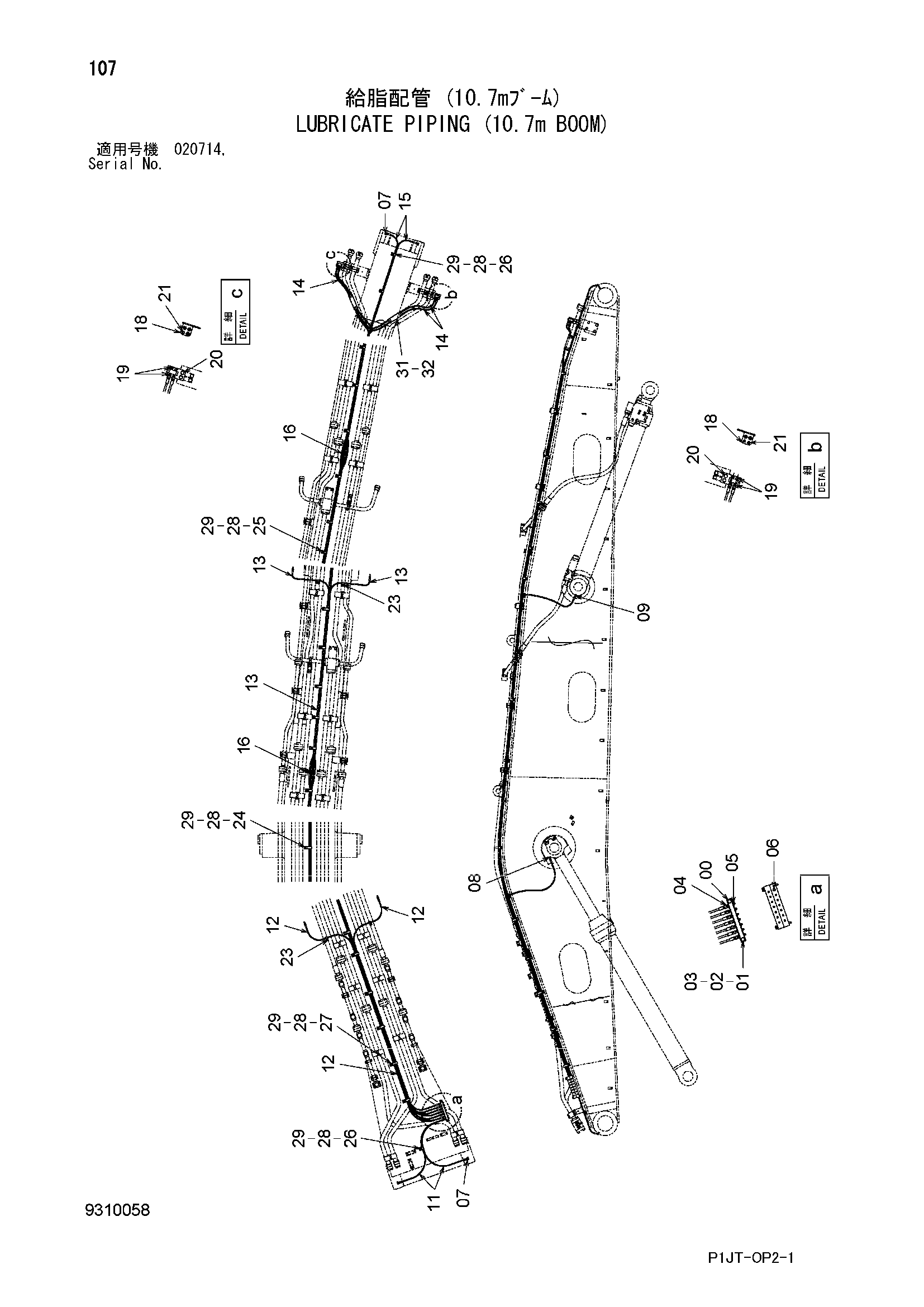

Трубопроводы системы смазки (10.7m стрела) — HITACHI TL1100-3
Заводская схема «Трубопроводы системы смазки (10.7m стрела)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4708617 | Блок | 2 |
| 01 | J901200 | Болт | 2 |
| 02 | A590912 | Пружинная шайба | 2 |
| 03 | A590112 | Плоская шайба | 4 |
| 04 | 4154651 | Адаптер | 13 |
| 05 | J75481 | Пресс-маслёнка | 13 |
| 06 | 94-2022 | Пробка | 2 |
| 07 | 4154656 | Угловой штуцер | 4 |
| 08 | 4154655 | Угловой штуцер | 2 |
| 09 | 4154651 | Адаптер | 2 |
| 11 | 4396121 | Шланг | 2 |
| 12 | 4449168 | Шланг | 11 |
| 13 | 4269828 | Шланг | 9 |
| 14 | 4269827 | Шланг | 5 |
| 15 | 4227043 | Шланг | 2 |
| 16 | 4320056 | Адаптер | 16 |
| 18 | 9761799 | Блок | 2 |
| 19 | 4154651 | Адаптер | 10 |
| 20 | J271290 | Болт с шайбой | 4 |
| 20A | J901290 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 94-2022 | Пробка | 6 |
| 23 | 4190261 | Зажим | 4 |
| 24 | 4190265 | Зажим | 8 |
| 25 | 4190264 | Зажим | 6 |
| 26 | 4192018 | Зажим | 3 |
| 27 | 4193816 | Зажим | 5 |
| 28 | J901016 | Болт | 26 |
| 29 | A590910 | Пружинная шайба | 26 |
| 31 | 4351923 | Хомут шланга | 4 |
| 32 | 4155962 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
