Поручень (боковой ступень) — HITACHI TL1100-3

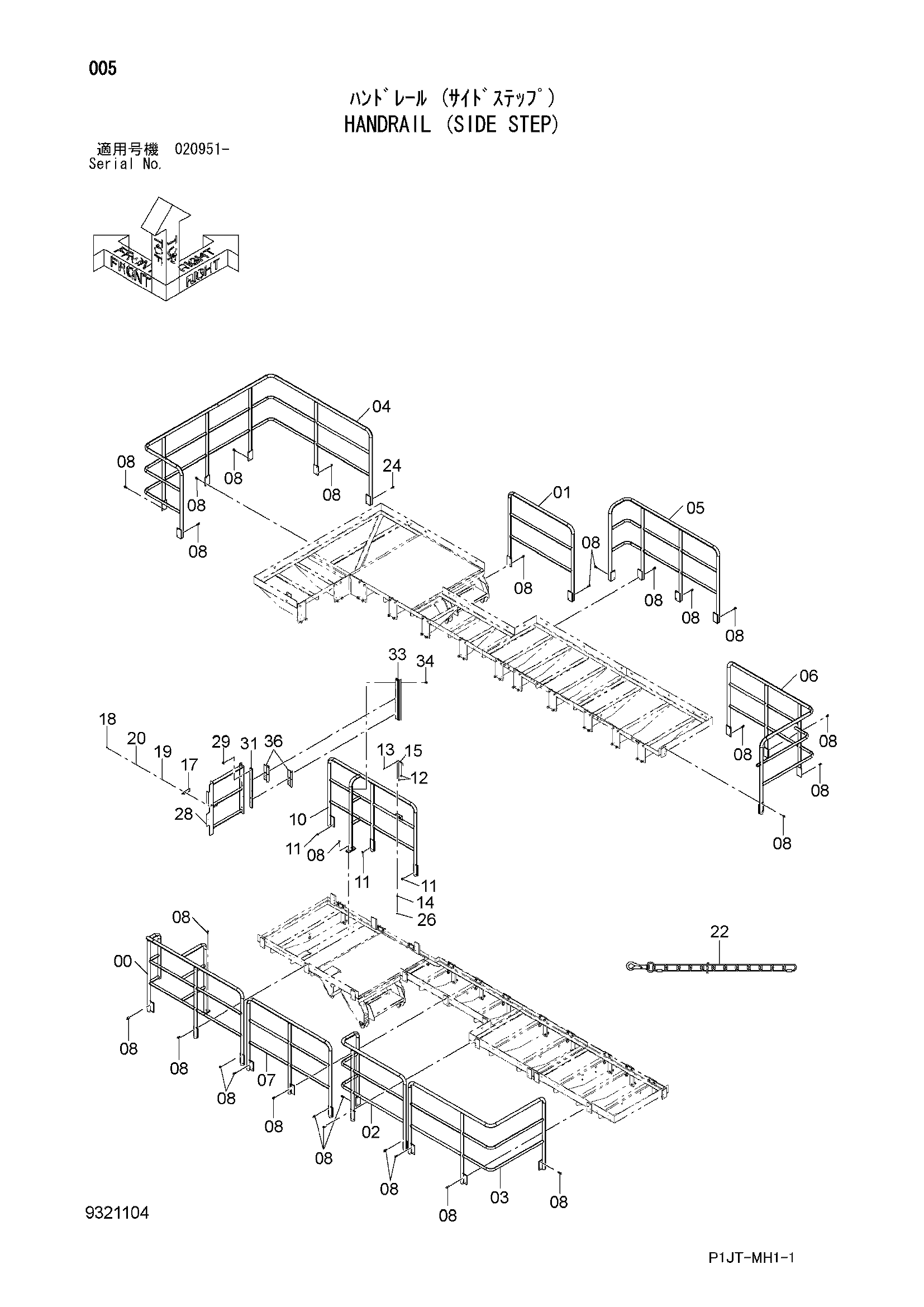

Заводская схема «Поручень (боковой ступень)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056213 | Поручень | 1 |
| 01 | 8100144 | Поручень | 1 |
| 02 | 7056210 | Поручень | 1 |
| 03 | 8116514 | Поручень | 1 |
| 04 | 6027006 | Поручень | 1 |
| 05 | 7056211 | Поручень | 1 |
| 06 | 7056212 | Поручень | 1 |
| 07 | 8116513 | Поручень | 1 |
| 08 | J271245 | Болт с шайбой | 58 |
| 08A | J901245 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | 7057892 | Поручень | 1 |
| 11 | J271230 | Болт с шайбой | 6 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4647195 | Держатель | 4 |
| 13 | 4022697 | Стопорный палец | 2 |
| 14 | A590108 | Плоская шайба | 1 |
| 15 | 4708097 | Стойка | 1 |
| 17 | 4695663 | Защёлка | 1 |
| 18 | M340516 | Болт с внутренним шестигранником | 4 |
| 19 | A590105 | Плоская шайба | 4 |
| 20 | A590905 | Пружинная шайба | 4 |
| 22 | 4656934 | Цепь | 2 |
| 24 | J271240 | Болт с шайбой | 2 |
| 24A | J901240 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | 4252898 | U-образная гайка | 1 |
| 28 | 7059935 | Поручень | 1 |
| 29 | J281020 | Болт с шайбой | 4 |
| 29A | J901020 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 31 | 3120551 | Пластина | 1 |
| 33 | 8121309 | Кронштейн | 1 |
| 34 | J281025 | Болт с шайбой | 6 |
| 34A | J901025 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 36 | 4720718 | Петля | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
