Пилотные гидролинии (5-2) — HITACHI TL1100-3

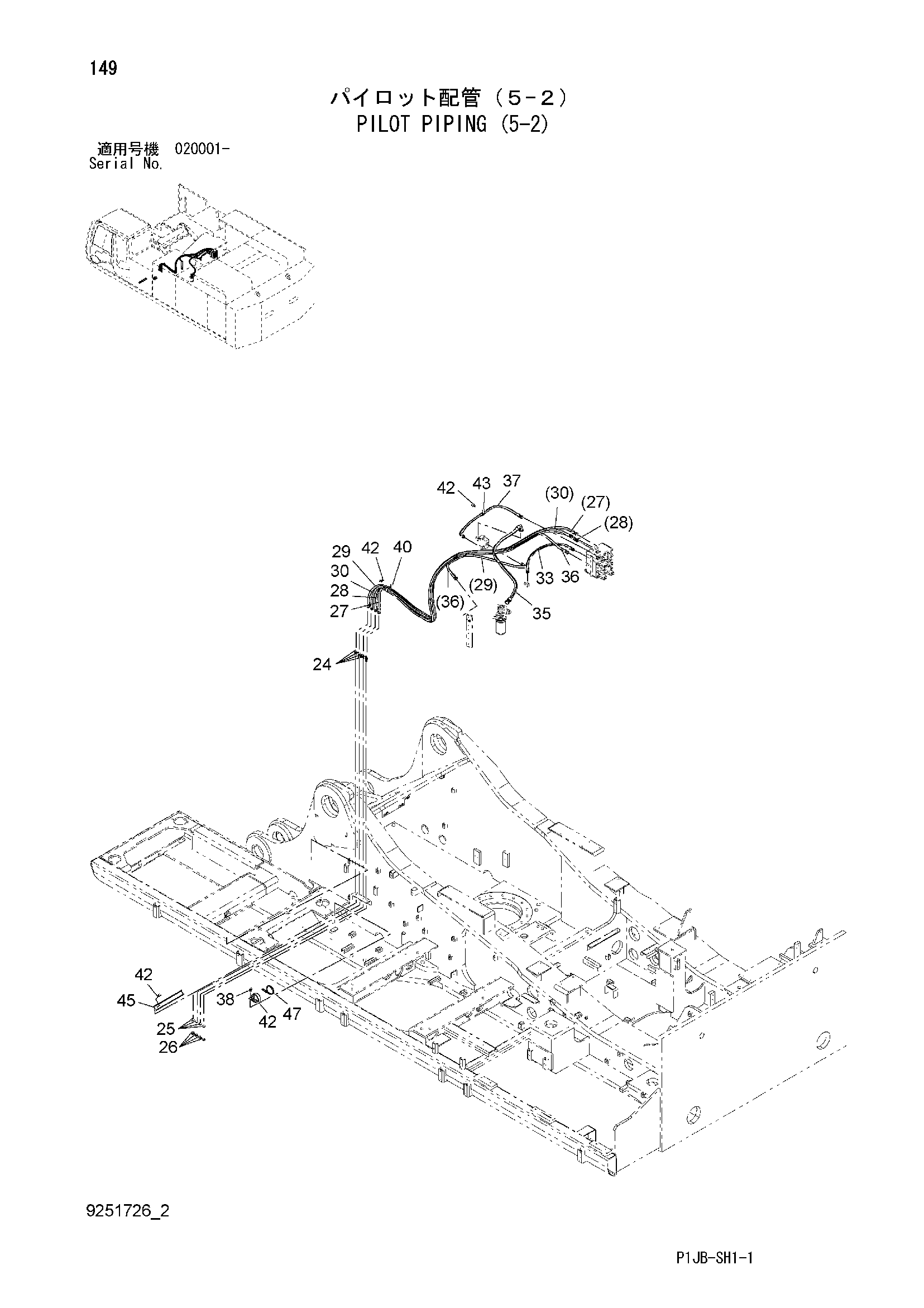

Заводская схема «Пилотные гидролинии (5-2)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 24 | 4202532 | Адаптер | 4 |
| 25 | A590914 | Пружинная шайба | 4 |
| 26 | 4202531 | Гайка | 4 |
| 27 | 4455188 | Шланг | 1 |
| 28 | 4450436 | Шланг | 1 |
| 29 | 4640713 | Шланг | 1 |
| 30 | 4652693 | Шланг | 1 |
| 33 | 4487215 | Шланг | 1 |
| 36 | 4634380 | Шланг | 1 |
| 37 | 4635243 | Шланг | 1 |
| 38 | 4204136 | Зажим | 1 |
| 40 | 4190264 | Зажим | 1 |
| 42 | J271025 | Болт с шайбой | 5 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | 4190253 | Зажим | 1 |
| 45 | 4341877 | Хомут шланга | 1 |
| 46 | 4696339 | Шланг | 1 |
| 47 | 4121859 | Ленточный зажим | 1 |
| 49 | 4193816 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
