Гратинг ступень — HITACHI TL1100-3

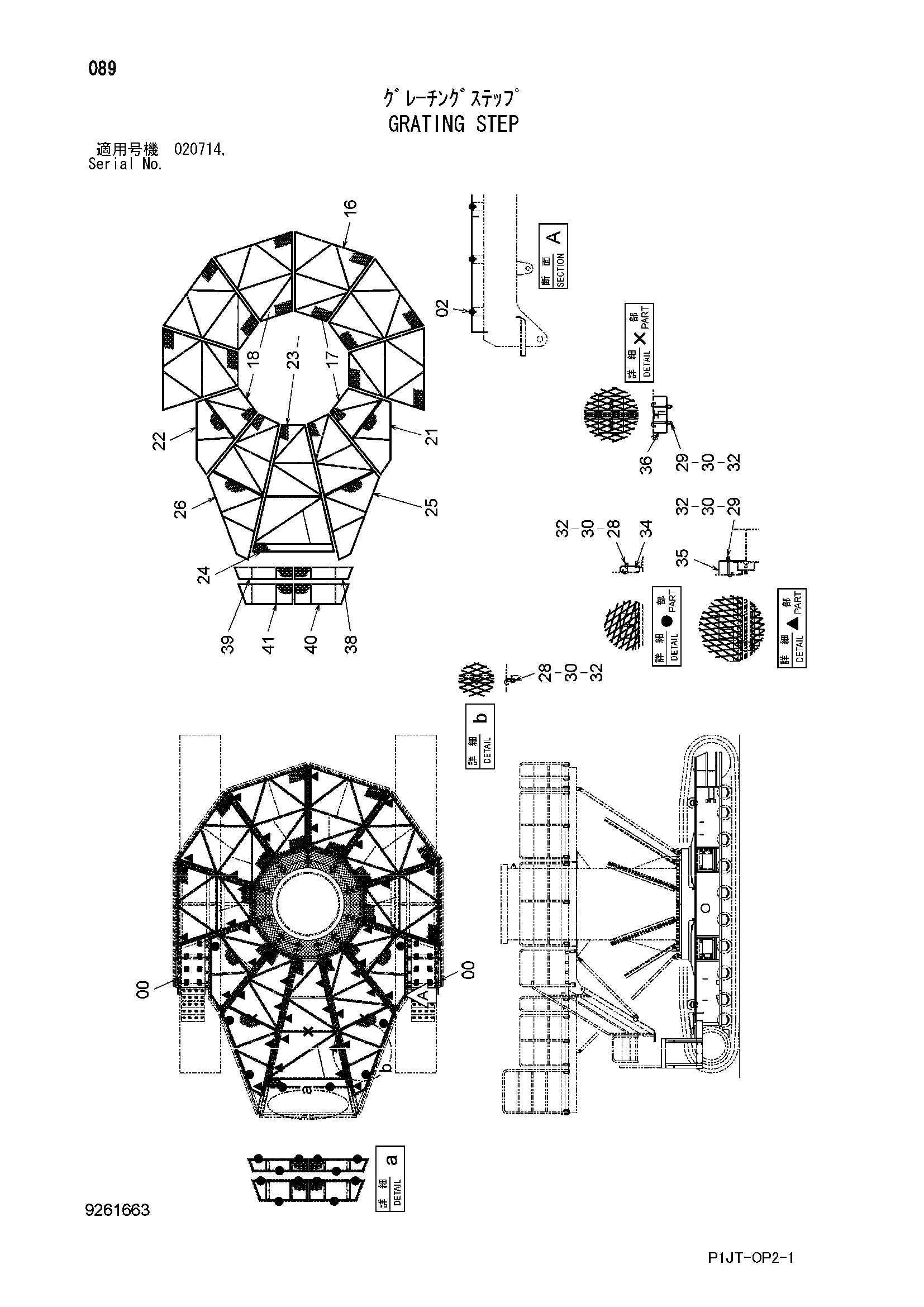

Заводская схема «Гратинг ступень» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8100238 | Крышка | 1 |
| 01 | 8100239 | Крышка | 1 |
| 02 | J281035 | Болт с шайбой | 16 |
| 02A | J901035 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 16 | 6023675 | Ступень | 6 |
| 17 | 6019808 | Ступень | 1 |
| 18 | 6019809 | Ступень | 1 |
| 21 | 6023688 | Ступень | 1 |
| 22 | 6023689 | Ступень | 1 |
| 23 | 6019727 | Ступень | 3 |
| 24 | 6024536 | Ступень | 1 |
| 25 | 6024540 | Ступень | 1 |
| 26 | 6024539 | Ступень | 1 |
| 28 | 4346517 | Крюк | 95 |
| 29 | 4400946 | Крюк | 56 |
| 30 | J217083 | Шайба | 160 |
| 32 | M660010 | U-образная гайка | 160 |
| 34 | 4447499 | Пластина | 20 |
| 35 | 4447500 | Пластина | 50 |
| 36 | 9755982 | Пластина | 3 |
| 38 | 7050433 | Ступень | 1 |
| 39 | 7050432 | Ступень | 1 |
| 40 | 7050437 | Ступень | 1 |
| 41 | 7050436 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
