Воздуховод (для радиатор) — HITACHI TL1100-3

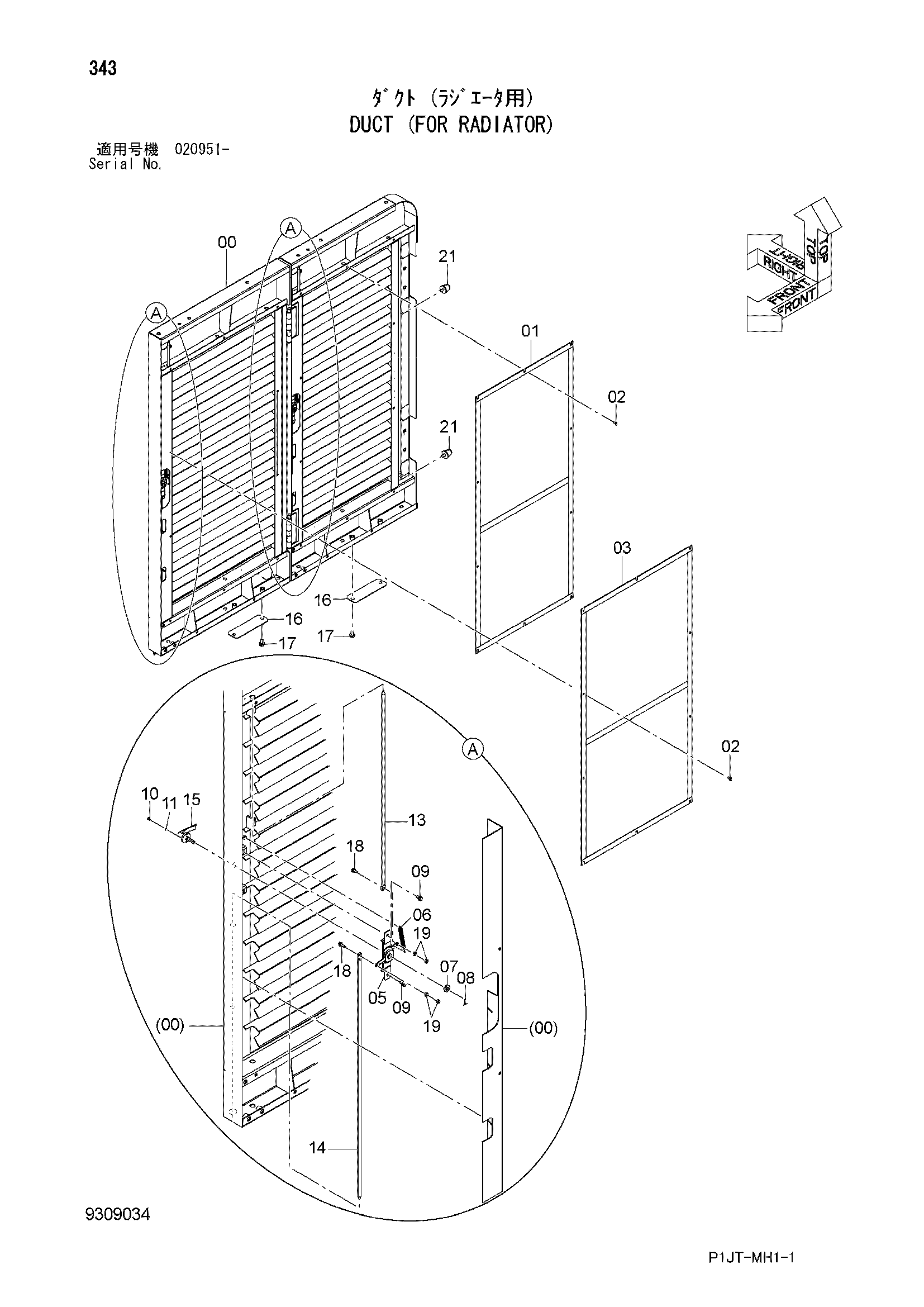

Заводская схема «Воздуховод (для радиатор)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012732 | Воздуховод | 1 |
| 01 | 8116487 | Сетка | 1 |
| 02 | J260616 | Болт с шайбой | 20 |
| 02A | J900616 | Болт | 1 |
| 02B | A590106 | Плоская шайба | 1 |
| 03 | 8116488 | Сетка | 1 |
| 05 | 8096411 | Замок | 2 |
| 06 | 4355960 | Пружина растяжения | 2 |
| 07 | 4355961 | Шайба | 2 |
| 08 | A763020 | Шплинт | 2 |
| 09 | J260616 | Болт с шайбой | 4 |
| 09A | J900616 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | M470516 | Винт | 4 |
| 11 | 4107762 | Шайба | 4 |
| 13 | 4694744 | Шток | 2 |
| 14 | 4694745 | Шток | 2 |
| 15 | 4394833 | Рукоятка наружный | 2 |
| 16 | 4694813 | Пластина | 2 |
| 17 | J271025 | Болт с шайбой | 4 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | J260620 | Болт с шайбой | 4 |
| 18A | J900620 | Болт | 1 |
| 18B | A590106 | Плоская шайба | 1 |
| 19 | M500605 | Гайка | 8 |
| 21 | 4371411 | Ограничитель резиновый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
