Гидроцилиндр. (доубле-линк скольжение кабина) — HITACHI TL1100-3

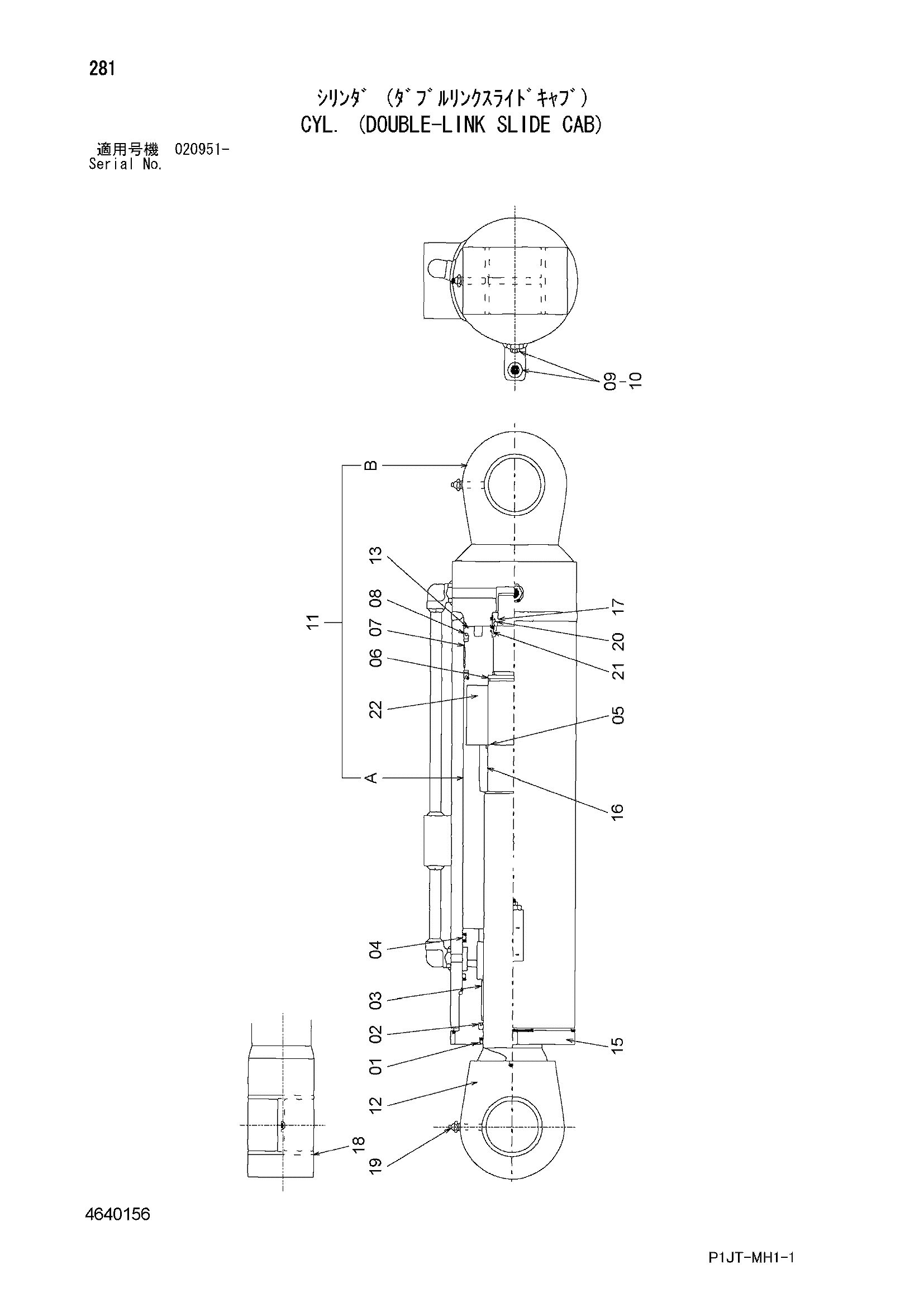

Заводская схема «Гидроцилиндр. (доубле-линк скольжение кабина)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4640156 | Гидроцилиндр | 1 | |
| 01 | 4717591 | Пылезащитное уплотнение | 1 |
| 02 | 4717592 | Манжета | 1 |
| 03 | 4717593 | Втулка DU | 1 |
| 04 | 4717594 | Уплотнительное кольцо | 1 |
| 05 | 4717595 | Уплотнительное кольцо | 1 |
| 06 | 4717596 | Уплотнительное кольцо | 1 |
| 07 | 4717597 | Веаринг | 1 |
| 08 | 4717598 | Манжета | 2 |
| 09 | 4717599 | Уплотнительное кольцо | 2 |
| 10 | 4717600 | Уплотнительное кольцо | 2 |
| 11 | 4717613 | Труба гидроцилиндра | 1 |
| 11A | 4717601 | Труба гидроцилиндра | 1 |
| 11B | 4717604 | Головка | 1 |
| 12 | 4717602 | Шток поршня | 1 |
| 13 | 4717603 | Поршень | 1 |
| 15 | 4717605 | Головка гидроцилиндра | 1 |
| 16 | 4717606 | Кольцо амортизатор | 1 |
| 17 | 4717607 | Втулка | 1 |
| 18 | 4717608 | Втулка пальца | 2 |
| 19 | 4717609 | Пресс-маслёнка | 2 |
| 20 | 4717610 | Болт с внутренним шестигранником | 1 |
| 21 | 4717611 | Болт с внутренним шестигранником | 1 |
| 22 | 4717612 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
