Задний камера — HITACHI TL1100-3

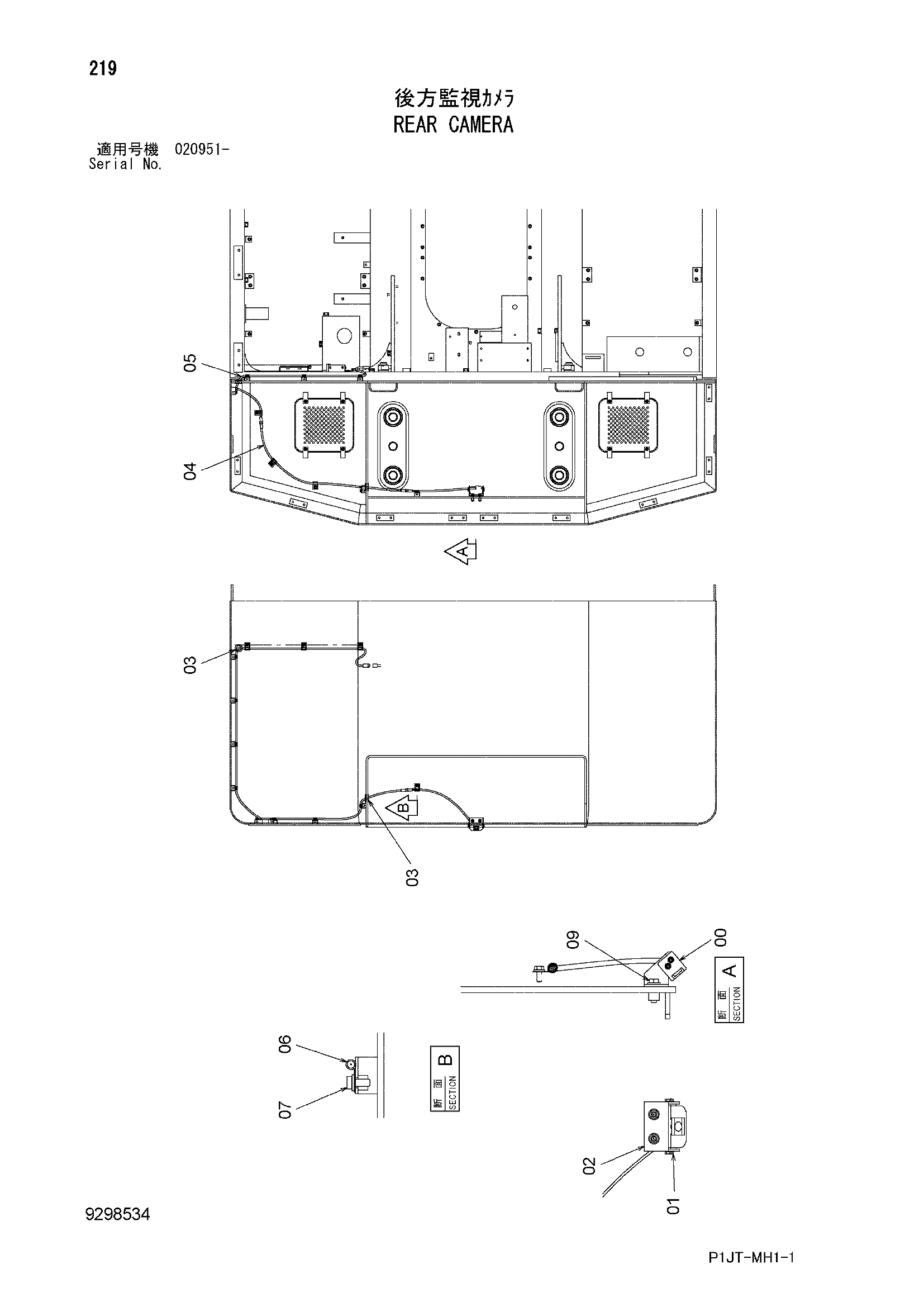

Заводская схема «Задний камера» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642744 | Камера | 1 |
| 01 | J780610 | Болт с внутренним шестигранником | 4 |
| 02 | 3115000 | Кронштейн | 1 |
| 03 | 4210661 | Резиновая втулка | 2 |
| 04 | 4694546 | Жгут проводов | 1 |
| 05 | 4655322 | Жгут проводов | 1 |
| 06 | 4190261 | Зажим | 12 |
| 07 | J271025 | Болт с шайбой | 12 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | J271240 | Болт с шайбой | 2 |
| 09A | J901240 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
