ATT. трубопроводы (9.5m рукоять)(TWO гидроцилиндр тип) — HITACHI TL1100-3

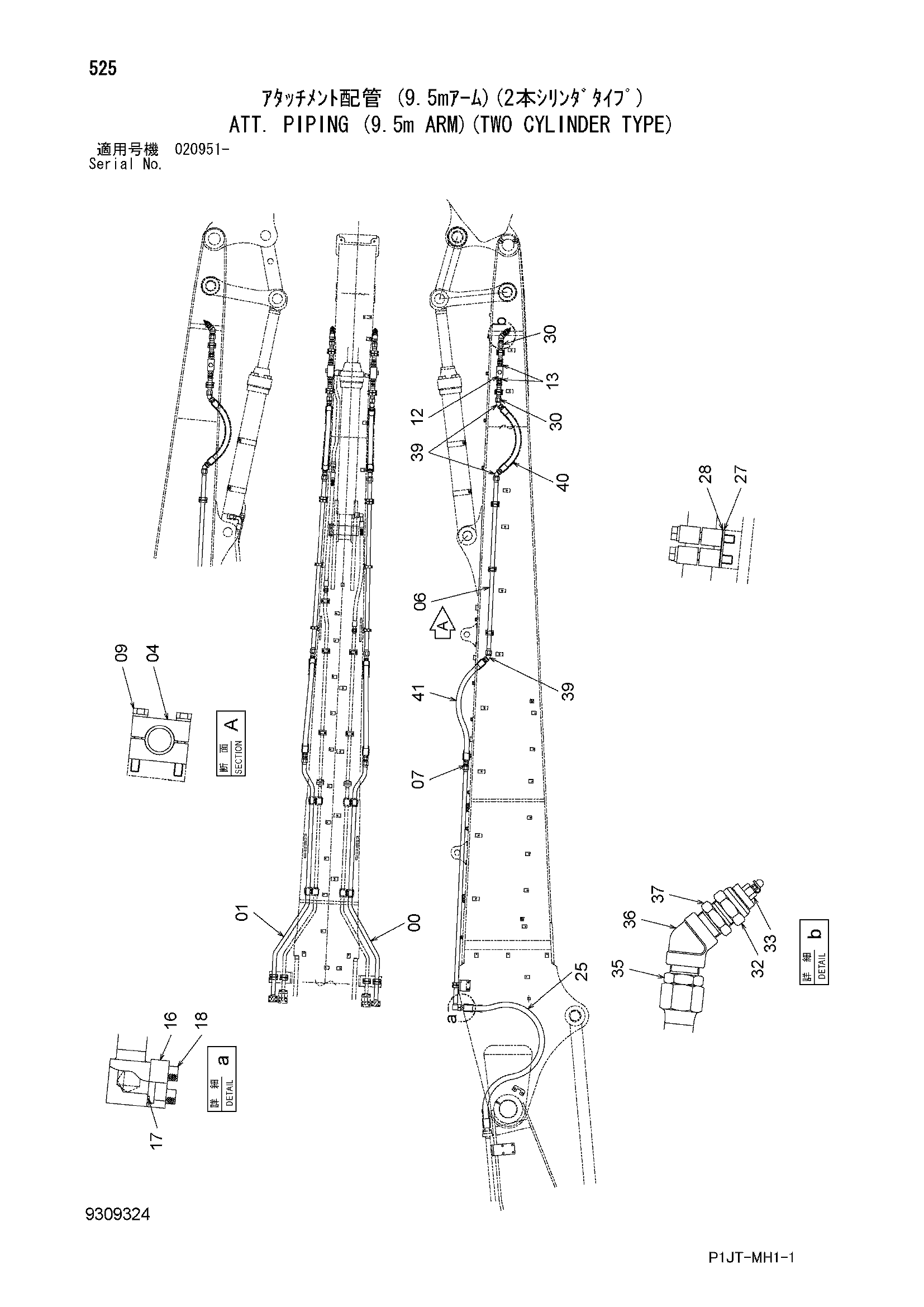

Заводская схема «ATT. трубопроводы (9.5m рукоять)(TWO гидроцилиндр тип)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8120080 | Трубка | 1 |
| 01 | 8120079 | Трубка | 1 |
| 04 | 4334364 | Хомут трубки | 44 |
| 06 | 9771836 | Трубка | 2 |
| 07 | 4042035 | Адаптер | 2 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 09 | J271285 | Болт с шайбой | 44 |
| 09A | J901285 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 12 | 4447914 | Запорный клапан | 2 |
| 13 | 94-1306 | Адаптер | 4 |
| 16 | 4089703 | Разъёмный фланец | 4 |
| 17 | 4508805 | Уплотнительное кольцо | 2 |
| 18 | M341445 | Болт с внутренним шестигранником | 8 |
| 25 | 4638434 | Шланг | 2 |
| 27 | 4378471 | Регулировочная шайба 2.3mm | 25 |
| 28 | 4378473 | Регулировочная шайба 1.0mm | 25 |
| 30 | 9754840 | Трубка | 4 |
| 32 | 4437280 | Колпачок | 2 |
| 33 | 4381187 | Воздушный клапан | 2 |
| 35 | 4447524 | Адаптер | 2 |
| 35A | 970860 | Уплотнительное кольцо | 1 |
| 36 | 94-0605 | Угловой штуцер | 2 |
| 37 | 94-1306 | Адаптер | 2 |
| 39 | 4317647 | Угловой штуцер | 6 |
| 39A | 970860 | Уплотнительное кольцо | 1 |
| 40 | 4633253 | Шланг | 2 |
| 41 | 4707890 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
