Расширительный бачок — HITACHI TL1100-3

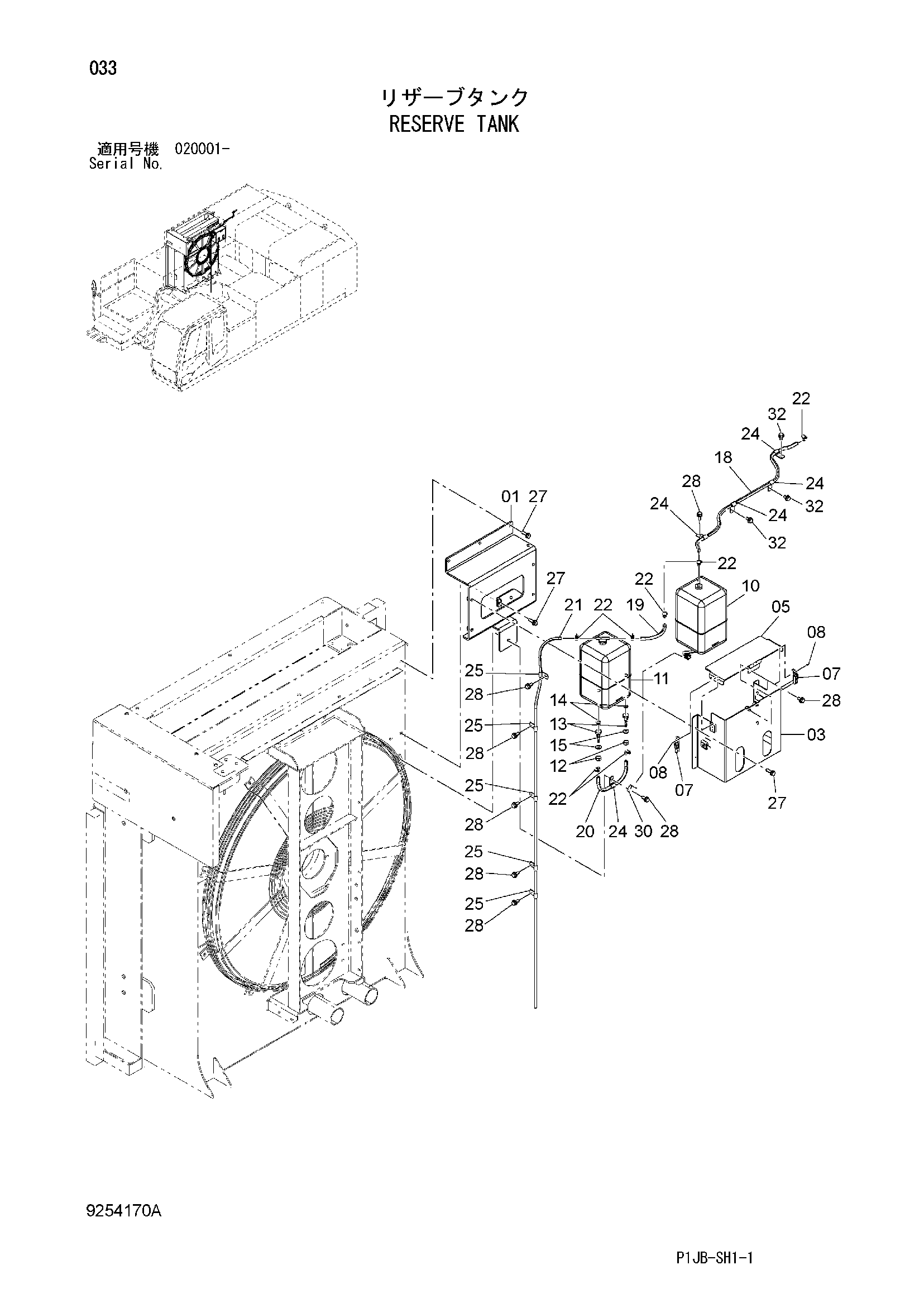

Заводская схема «Расширительный бачок» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7049144 | Кронштейн | 1 |
| 03 | 7049151 | Крышка | 1 |
| 05 | 8101940 | Крышка | 1 |
| 07 | 4254200 | Замок | 2 |
| 08 | J460308 | Винт с шайбой | 8 |
| 10 | 4361805 | Бак воды | 1 |
| 11 | 4392068 | Бак воды | 1 |
| 12 | J952012 | Гайка | 2 |
| 13 | 3080498 | Штуцер | 2 |
| 14 | 962567 | Уплотнительное кольцо | 2 |
| 15 | 4291332 | Плоская шайба | 2 |
| 18 | 4276493 | Водяной шланг | 1 |
| 19 | 4641952 | Водяной шланг | 1 |
| 20 | 4380659 | Водяной шланг | 1 |
| 21 | 4184258 | Виниловый шланг | 1 |
| 22 | 4508575 | Хомут шланга | 7 |
| 24 | 4190272 | Зажим | 5 |
| 25 | 4190261 | Зажим | 5 |
| 27 | J271035 | Болт с шайбой | 9 |
| 27A | J901035 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | J271025 | Болт с шайбой | 9 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4336875 | Кронштейн | 1 |
| 32 | J271020 | Болт с шайбой | 3 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
