Освещение детали (основной) — HITACHI TL1100-3

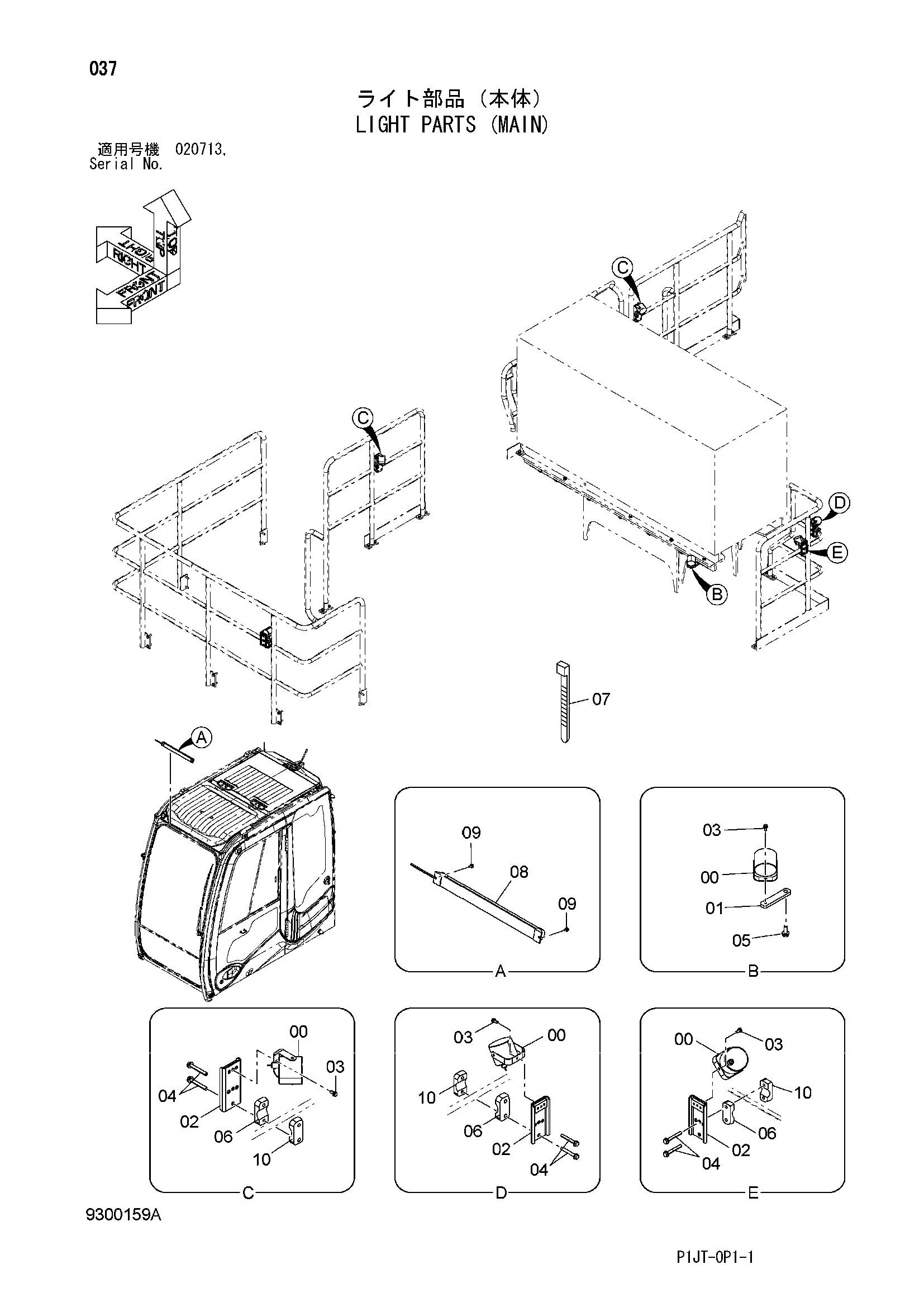

Заводская схема «Освещение детали (основной)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4697553 | Фонарь воркинг | 5 |
| 01 | 4697056 | Кронштейн | 1 |
| 02 | 8116626 | Кронштейн | 4 |
| 03 | J260616 | Болт с шайбой | 5 |
| 03A | J900616 | Болт | 1 |
| 03B | A590106 | Плоская шайба | 1 |
| 04 | J260860 | Болт с шайбой | 8 |
| 04A | J900860 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | J271030 | Болт с шайбой | 1 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4706091 | Хомут | 4 |
| 07 | 4467676 | Ленточный зажим | 30 |
| 08 | 4697555 | Фонарь воркинг | 1 |
| 09 | J460412 | Винт с шайбой | 2 |
| 10 | 4706092 | Хомут | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
