Быстрый быстросъёмное устройство детали — HITACHI TL1100-3

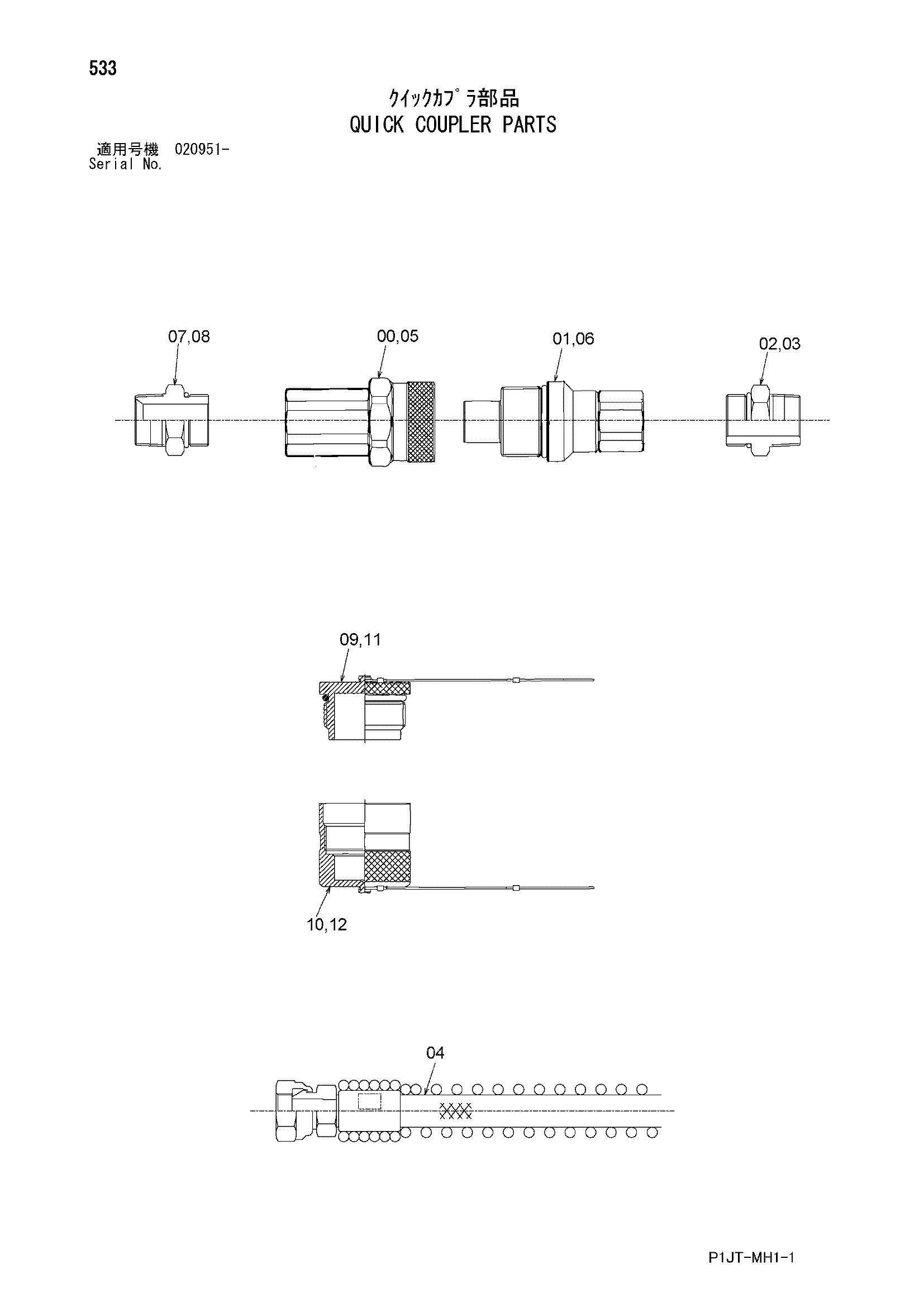

Заводская схема «Быстрый быстросъёмное устройство детали» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4665538 | Самоуплотняющееся соединение | 2 |
| 01 | 4665539 | Самоуплотняющееся соединение | 2 |
| 02 | 4371043 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4042034 | Адаптер | 2 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4701557 | Шланг | 2 |
| 05 | 4665540 | Самоуплотняющееся соединение | 2 |
| 06 | 4665541 | Самоуплотняющееся соединение | 2 |
| 07 | 4317614 | Адаптер | 2 |
| 07A | 970860 | Уплотнительное кольцо | 1 |
| 08 | 4447524 | Адаптер | 2 |
| 08A | 970860 | Уплотнительное кольцо | 1 |
| 09 | 4715747 | Колпачок | 2 |
| 10 | 4715748 | Колпачок | 2 |
| 11 | 4719674 | Колпачок | 2 |
| 12 | 4719675 | Колпачок | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
