Аккумулятор крышка — HITACHI TL1100-3

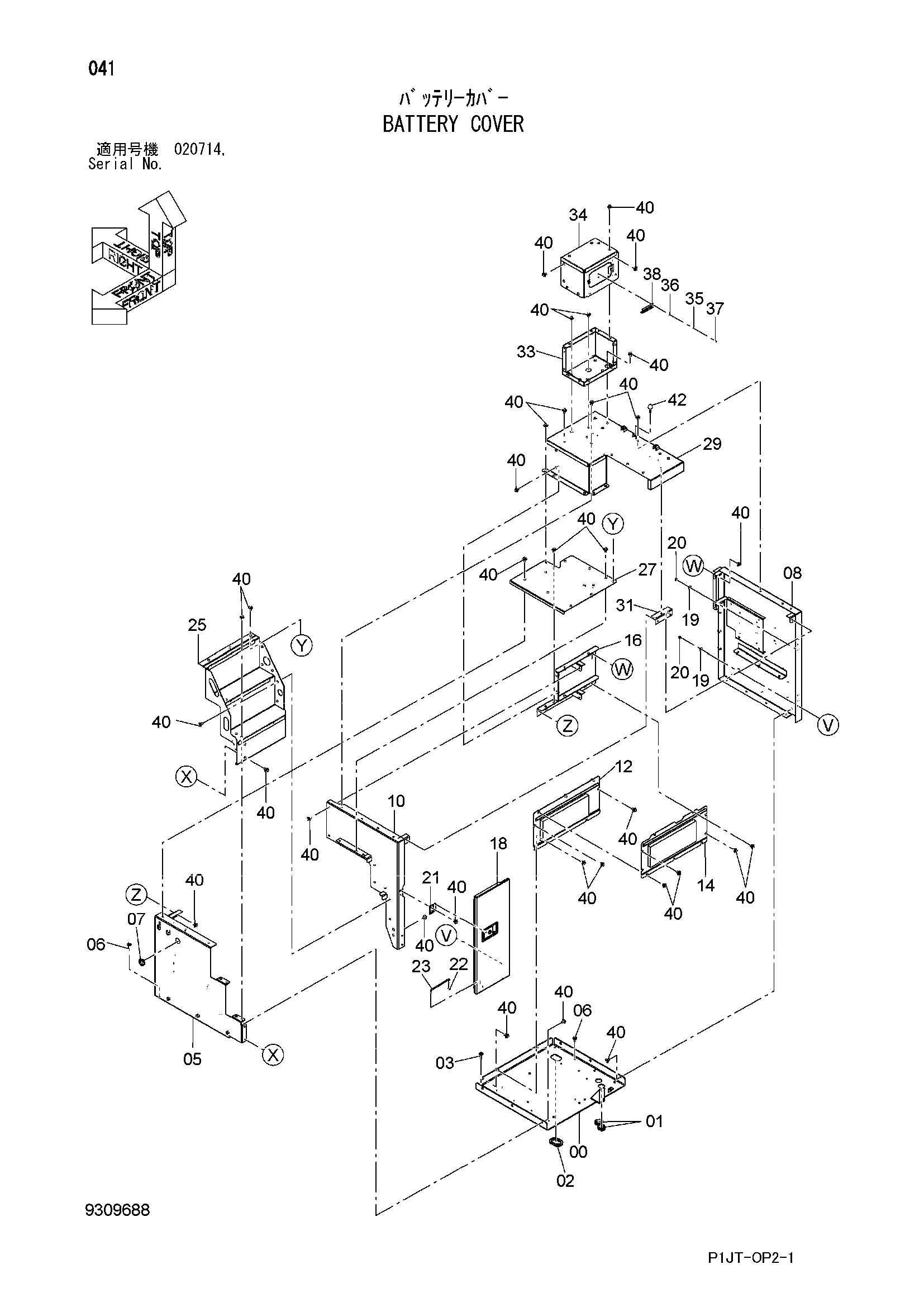

Заводская схема «Аккумулятор крышка» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7057904 | Крышка | 1 |
| 01 | 4209294 | Резиновая втулка | 2 |
| 02 | 4340404 | Резиновая втулка | 1 |
| 03 | J281250 | Болт с шайбой | 3 |
| 03A | J901250 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 05 | 7057905 | Крышка | 1 |
| 06 | J281240 | Болт с шайбой | 5 |
| 06A | J901240 | Болт | 1 |
| 06B | 4249324 | Шайба | 1 |
| 07 | 4210485 | Резиновая втулка | 1 |
| 08 | 7057903 | Крышка | 1 |
| 10 | 7057907 | Крышка | 1 |
| 12 | 8100481 | Крышка | 1 |
| 14 | 8120406 | Крышка | 1 |
| 16 | 7057911 | Крышка | 1 |
| 18 | 7057910 | Дверь | 1 |
| 19 | J222012 | Шайба | 6 |
| 20 | J950012 | Гайка | 6 |
| 21 | 4640646 | Ограничитель | 1 |
| 22 | 4022697 | Стопорный палец | 1 |
| 23 | 4341788 | Стойка | 1 |
| 25 | 6027781 | Ступень | 1 |
| 27 | 7057906 | Крышка | 1 |
| 29 | 6027782 | Крышка | 1 |
| 31 | 9771865 | Кронштейн | 1 |
| 33 | 7057908 | Крышка | 1 |
| 34 | 7057909 | Крышка | 1 |
| 35 | A590905 | Пружинная шайба | 4 |
| 36 | A590105 | Плоская шайба | 4 |
| 37 | M340516 | Болт с внутренним шестигранником | 4 |
| 38 | 4695663 | Защёлка | 1 |
| 40 | J281230 | Болт с шайбой | 76 |
| 40A | J901230 | Болт | 1 |
| 40B | 4249324 | Шайба | 1 |
| 42 | 4304827 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
