Сиденье (аир-суспенсион) — HITACHI TL1100-3

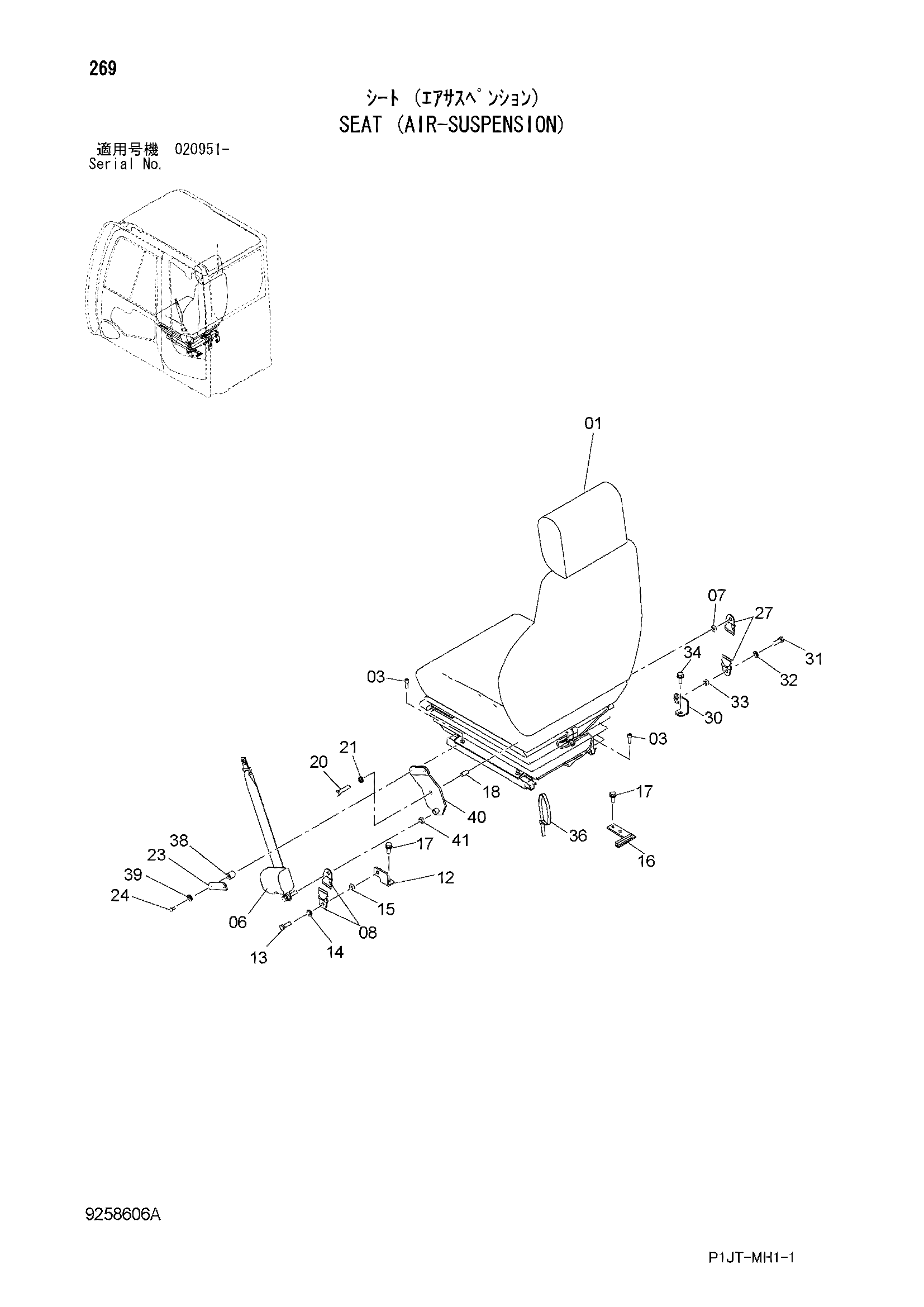

Заводская схема «Сиденье (аир-суспенсион)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4644536 | Сиденье | 1 |
| 03 | M340825 | Болт с внутренним шестигранником | 4 |
| 06 | 4643968 | Сеат-белт | 1 |
| 07 | 4453874 | Проставка | 1 |
| 08 | 4375822 | Ремень | 1 |
| 12 | 9765212 | Левый кронштейн | 1 |
| 13 | 4235232 | Болт | 1 |
| 14 | J219167 | Пружинная шайба | 1 |
| 15 | 4382554 | Проставка | 1 |
| 16 | 9765095 | Кронштейн | 1 |
| 17 | J271030 | Болт с шайбой | 3 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4372200 | Проставка | 1 |
| 20 | 4333835 | Болт | 1 |
| 21 | J219167 | Пружинная шайба | 1 |
| 23 | 4643760 | Резиновая прокладка | 1 |
| 24 | J460620 | Винт с шайбой | 2 |
| 27 | 4372917 | Ремень | 1 |
| 30 | 9765213 | Правый кронштейн | 1 |
| 31 | 4235232 | Болт | 1 |
| 32 | J219167 | Пружинная шайба | 1 |
| 33 | 4382554 | Проставка | 1 |
| 34 | J271030 | Болт с шайбой | 1 |
| 34A | J901030 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4055312 | Ленточный зажим | 1 |
| 38 | 4656227 | Проставка | 2 |
| 39 | 4607546 | Шайба | 2 |
| 40 | 8109802 | Кронштейн | 1 |
| 41 | 4382554 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
