Шланг защита от разрыва клапан трубопроводы (рукоять гидроцилиндр.)(TWO гидроцилиндр тип)(1) — HITACHI TL1100-3

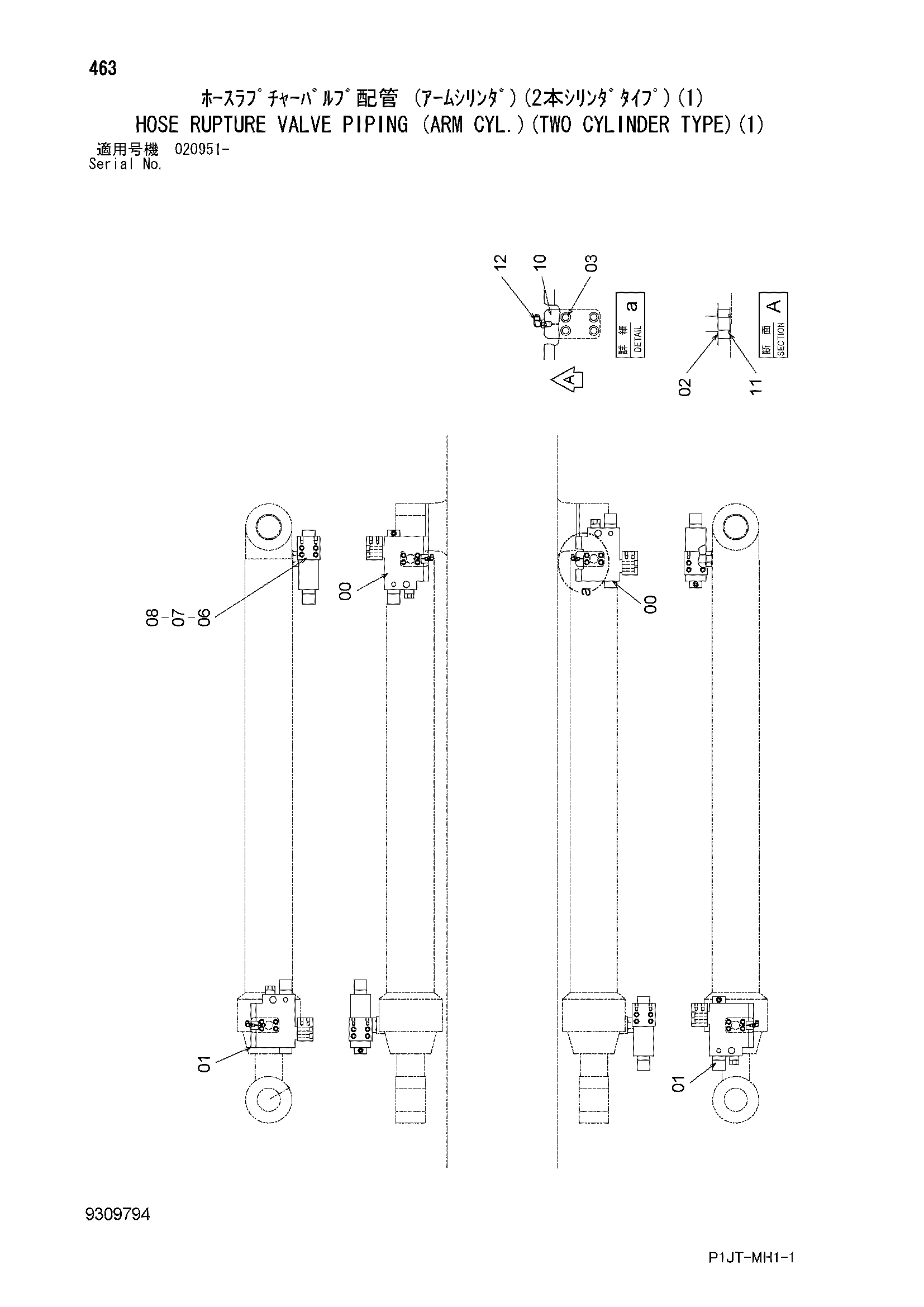

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять гидроцилиндр.)(TWO гидроцилиндр тип)(1)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656650 | Удерживающий клапан | 2 |
| 01 | 4656649 | Удерживающий клапан | 2 |
| 02 | A811045 | Уплотнительное кольцо | 4 |
| 03 | M341402 | Болт с внутренним шестигранником | 16 |
| 06 | 4708323 | Блок | 4 |
| 07 | 4069900 | Уплотнительное кольцо | 4 |
| 08 | M341480 | Болт с внутренним шестигранником | 16 |
| 10 | 3117773 | Фланец | 4 |
| 11 | 4508805 | Уплотнительное кольцо | 4 |
| 12 | 4708108 | Угловой штуцер | 4 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
