Пилотные гидролинии (каб-линк)(1) — HITACHI TL1100-3

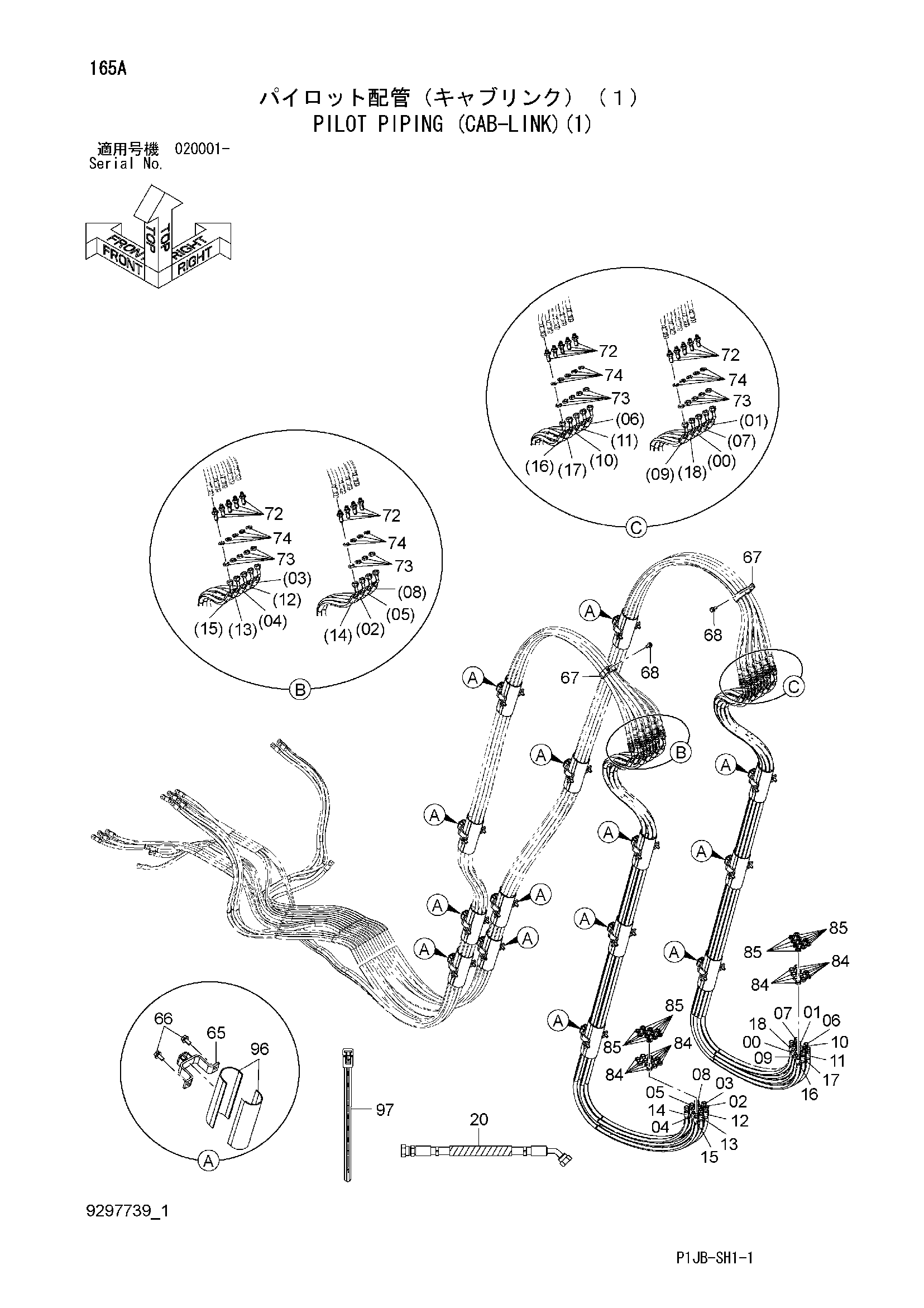

Заводская схема «Пилотные гидролинии (каб-линк)(1)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9298078 | Шланг в сборе | 1 |
| 00A | 4694099 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 9 |
| 01 | 9298080 | Шланг в сборе | 1 |
| 01A | 4694101 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 9 |
| 02 | 9298068 | Шланг в сборе | 1 |
| 02A | 4694089 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 9 |
| 03 | 9298067 | Шланг в сборе | 1 |
| 03A | 4694088 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 9 |
| 04 | 9298065 | Шланг в сборе | 1 |
| 04A | 4694086 | Шланг | 1 |
| 04B | 4327293 | Защитный кожух | 9 |
| 05 | 9298069 | Шланг в сборе | 1 |
| 05A | 4694090 | Шланг | 1 |
| 05B | 4327293 | Защитный кожух | 9 |
| 06 | 9298076 | Шланг в сборе | 1 |
| 06A | 4694097 | Шланг | 1 |
| 06B | 4327293 | Защитный кожух | 9 |
| 07 | 9298079 | Шланг в сборе | 1 |
| 07A | 4694100 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 9 |
| 08 | 9298070 | Шланг в сборе | 1 |
| 08A | 4694091 | Шланг | 1 |
| 08B | 4327293 | Защитный кожух | 9 |
| 09 | 9298072 | Шланг в сборе | 1 |
| 09A | 4694093 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 9 |
| 10 | 9298074 | Шланг в сборе | 1 |
| 10A | 4694095 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 9 |
| 11 | 9298075 | Шланг в сборе | 1 |
| 11A | 4694096 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 9 |
| 12 | 9298066 | Шланг в сборе | 1 |
| 12A | 4694087 | Шланг | 1 |
| 12B | 4327293 | Защитный кожух | 9 |
| 13 | 9298063 | Шланг в сборе | 1 |
| 13A | 4694084 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 9 |
| 14 | 9298064 | Шланг в сборе | 1 |
| 14A | 4694085 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 9 |
| 15 | 9298062 | Шланг в сборе | 1 |
| 15A | 4694083 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 9 |
| 16 | 9298071 | Шланг в сборе | 1 |
| 16A | 4694092 | Шланг | 1 |
| 16B | 4327293 | Защитный кожух | 9 |
| 17 | 9298073 | Шланг в сборе | 1 |
| 17A | 4694094 | Шланг | 1 |
| 17B | 4327293 | Защитный кожух | 9 |
| 18 | 9298077 | Шланг в сборе | 1 |
| 18A | 4694098 | Шланг | 1 |
| 18B | 4327293 | Защитный кожух | 9 |
| 20 | 9298067 | Шланг в сборе | 3 |
| 20A | 4694088 | Шланг | 1 |
| 20B | 4327293 | Защитный кожух | 9 |
| 65 | 9770472 | Хомут | 14 |
| 66 | J271025 | Болт с шайбой | 28 |
| 66A | J901025 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 67 | 4204136 | Зажим | 2 |
| 68 | J271025 | Болт с шайбой | 2 |
| 68A | J901025 | Болт | 1 |
| 68B | J222010 | Шайба | 1 |
| 72 | 4202532 | Адаптер | 23 |
| 73 | 4202531 | Гайка | 23 |
| 74 | A590914 | Пружинная шайба | 23 |
| 84 | 4202531 | Гайка | 23 |
| 85 | A590914 | Пружинная шайба | 23 |
| 96 | 4219918 | Резиновая втулка | 42 |
| 97 | 4055312 | Ленточный зажим | 100 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
