Высокий пост — HITACHI TL1100-3

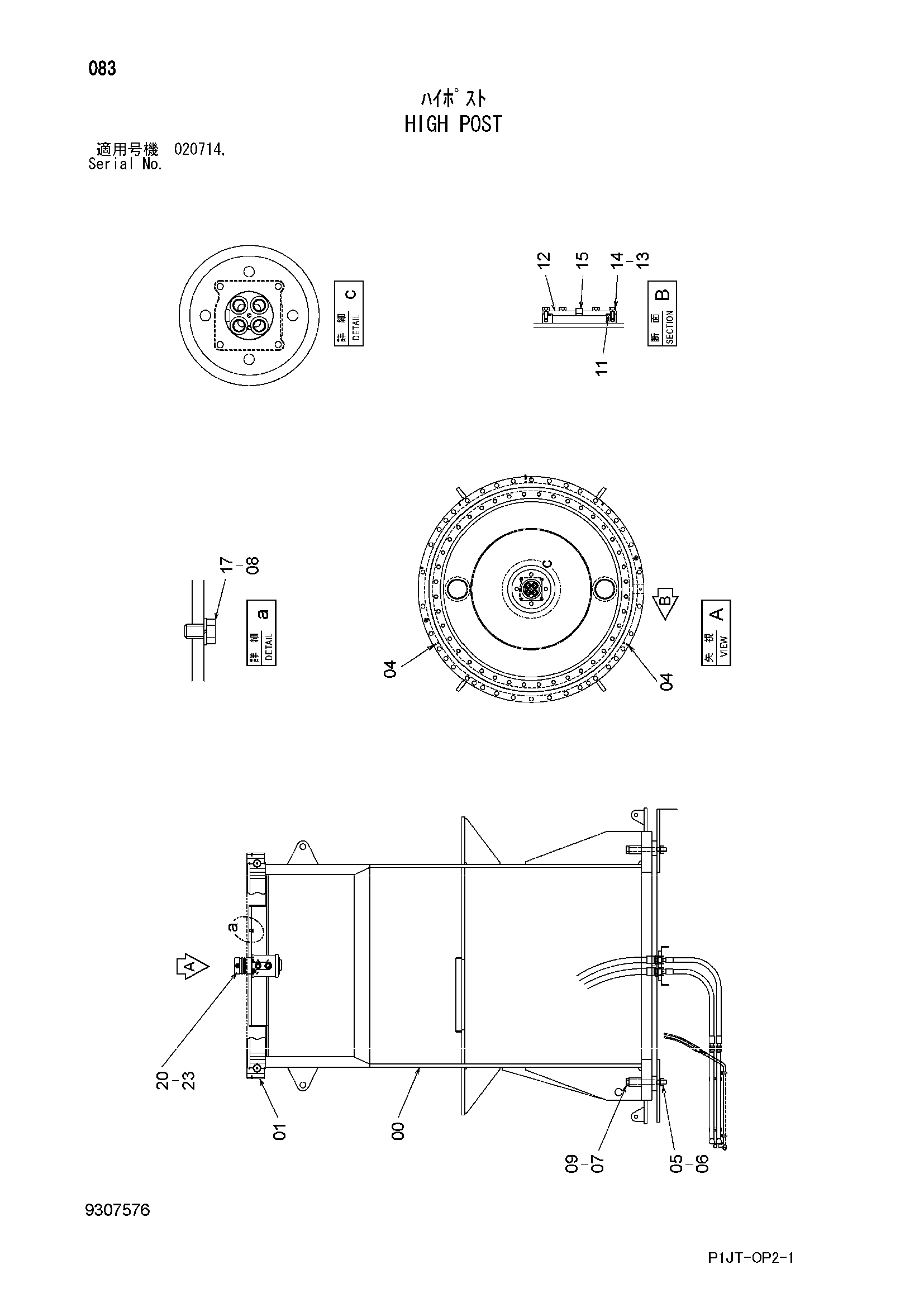

Заводская схема «Высокий пост» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012585 | Пост | 1 |
| 01 | 6023643 | Опорно-поворотное устройство | 1 |
| 04 | J75481 | Пресс-маслёнка | 2 |
| 05 | 4054003 | Шайба | 40 |
| 06 | J953036 | Гайка | 40 |
| 07 | J833627 | Болт | 40 |
| 09 | 4242098 | Проставка | 40 |
| 11 | A810165 | Уплотнительное кольцо | 2 |
| 12 | 4152455 | Крышка | 2 |
| 13 | A590910 | Пружинная шайба | 12 |
| 14 | J241025 | Болт | 12 |
| 15 | 94-2013 | Пробка | 2 |
| 17 | J901220 | Болт | 1 |
| 18 | A590112 | Плоская шайба | 1 |
| 20 | 9183296 | Центральный коллектор | 1 |
| 23 | 4610571 | Уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
