Трубопроводы системы смазки (9.5m рукоять)(TWO гидроцилиндр тип) — HITACHI TL1100-3

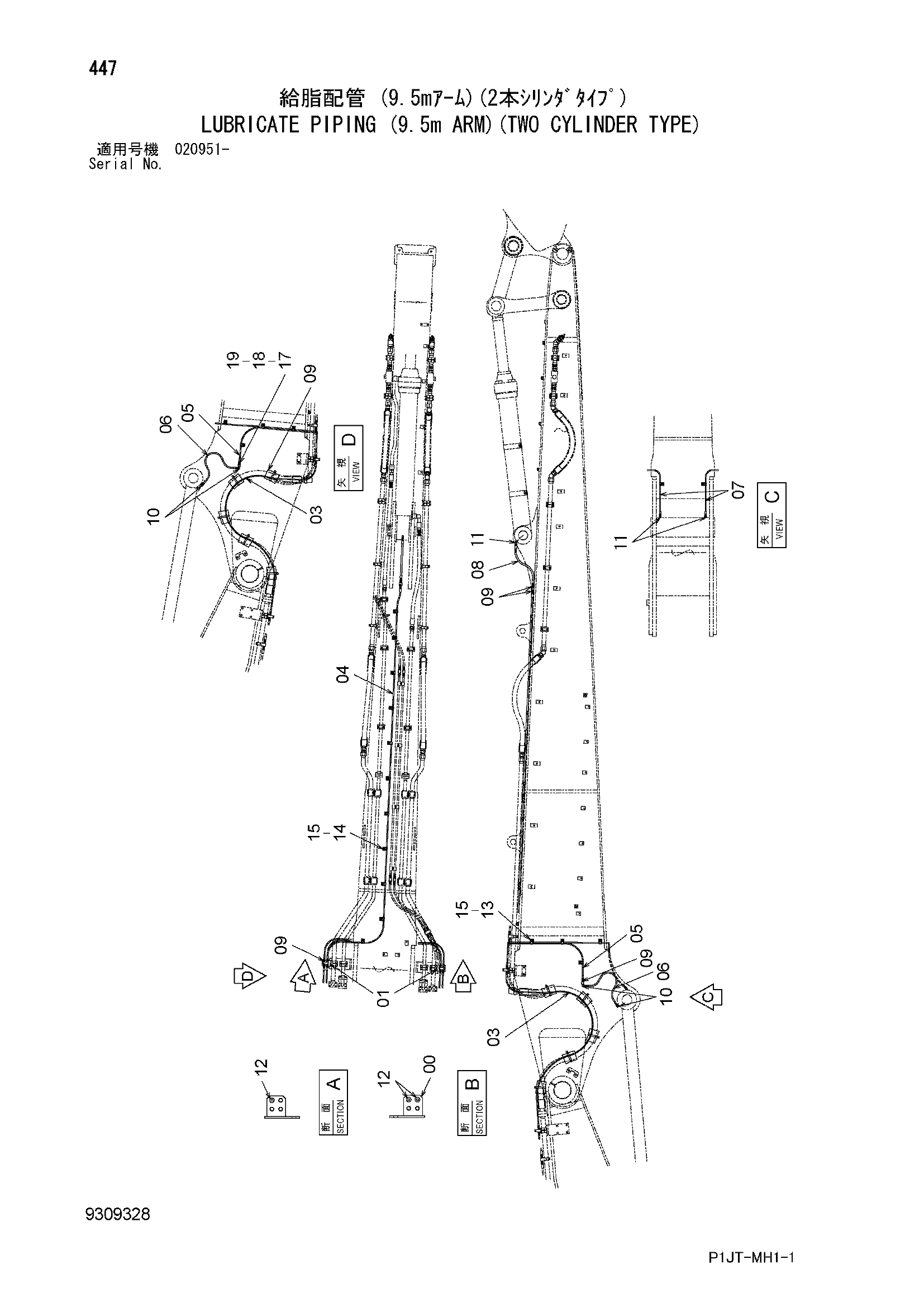

Заводская схема «Трубопроводы системы смазки (9.5m рукоять)(TWO гидроцилиндр тип)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761799 | Блок | 2 |
| 01 | J271290 | Болт с шайбой | 4 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4463029 | Шланг | 5 |
| 04 | 4613749 | Шланг | 1 |
| 05 | 4269808 | Шланг | 2 |
| 06 | 4401954 | Шланг | 2 |
| 07 | 4269810 | Шланг | 2 |
| 08 | 4269794 | Шланг | 1 |
| 09 | 4154651 | Адаптер | 14 |
| 10 | 4154656 | Угловой штуцер | 4 |
| 11 | 4154655 | Угловой штуцер | 3 |
| 12 | 94-2022 | Пробка | 6 |
| 13 | 4192018 | Зажим | 10 |
| 14 | 4190261 | Зажим | 16 |
| 15 | J271025 | Болт с шайбой | 24 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 17 | 4155962 | Резиновая прокладка | 10 |
| 18 | 4351923 | Хомут шланга | 5 |
| 19 | 4449247 | Хомут шланга | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
