Гидроцилиндр рукояти (левый) — HITACHI TL1100-3

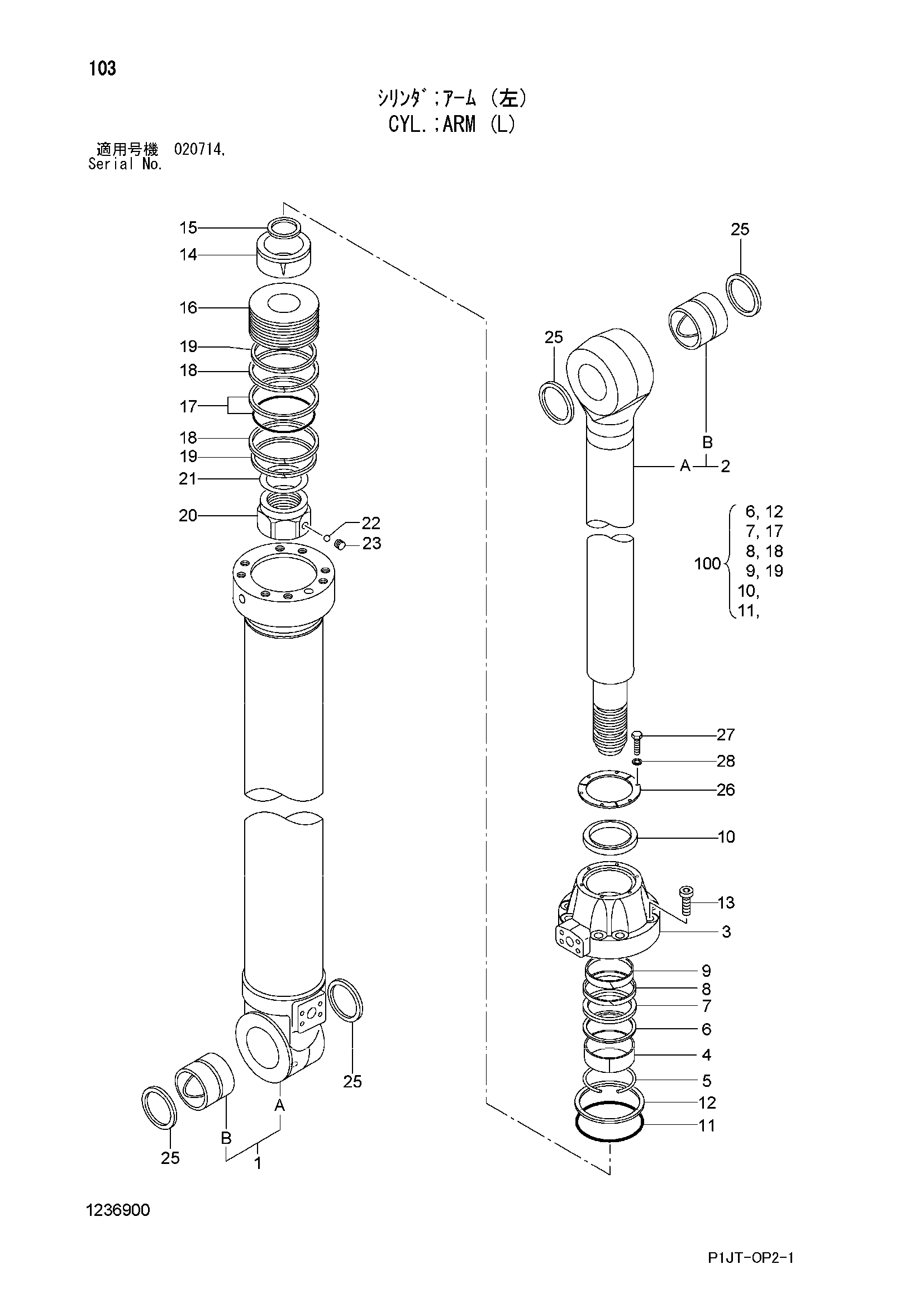

Заводская схема «Гидроцилиндр рукояти (левый)» для HITACHI TL1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4704836 | Гидроцилиндр рукояти (левый) | 1 | |
| 1 | 0420301 | Трубка гидроцилиндр.в сборе | 1 |
| 1B | 0420102 | Втулка пальца | 1 |
| 2 | 1236801 | Шток поршня в сборе | 1 |
| 2B | 0420102 | Втулка пальца | 1 |
| 3 | 0926002 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0941506 | Кольцо | 1 |
| 7 | 0972303 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0417605 | Направляющее кольцо | 1 |
| 10 | 0972304 | Грязесъёмное кольцо | 1 |
| 11 | A811180 | Уплотнительное кольцо | 1 |
| 12 | 0242507 | Опорное кольцо | 1 |
| 13 | 4104472 | Болт с внутренним шестигранником | 8 |
| 14 | 0420304 | Амортизирующий подшипник | 1 |
| 15 | 0420310 | Уплотнение | 1 |
| 16 | 0420306 | Поршень | 1 |
| 17 | 0242510 | Уплотнительное кольцо | 1 |
| 18 | 0420307 | Направляющее кольцо | 2 |
| 19 | 0242512 | Кольцо | 2 |
| 20 | 0353009 | Гайка | 1 |
| 21 | 0353010 | Регулировочная шайба | 1 |
| 22 | 0353011 | Стальной шарик | 1 |
| 23 | 0353012 | Установочный винт | 1 |
| 25 | 4337631 | Грязесъёмное кольцо | 4 |
| 26 | 0841402 | Пластина | 3 |
| 27 | 0360703 | Болт | 6 |
| 28 | 0360704 | Пружинная шайба | 6 |
| 100 | 4700430 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TL1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
