Гидробак — HITACHI TH55ED

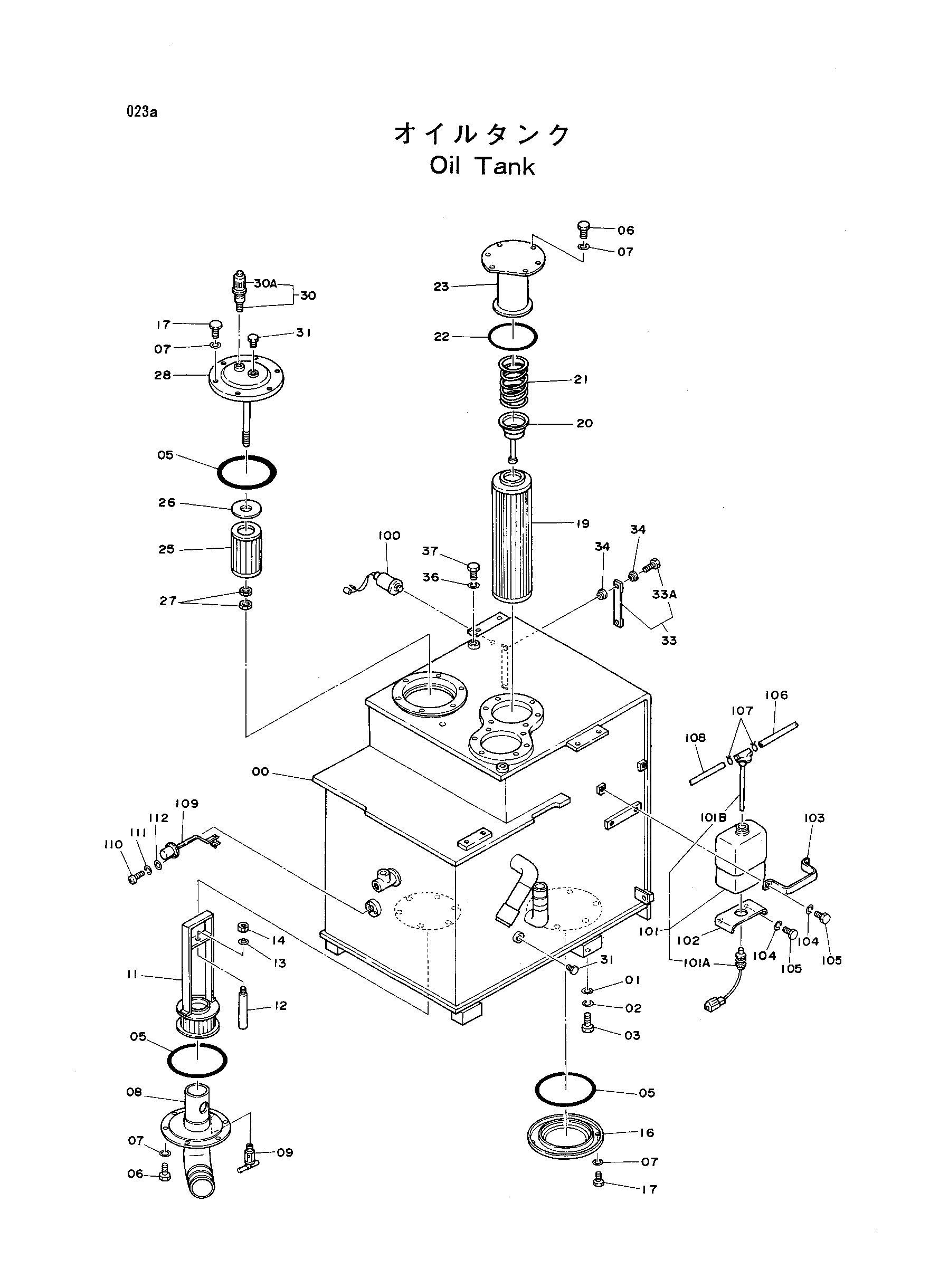

Заводская схема «Гидробак» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5001979 | Гидробак | 1 |
| 01 | 4114405 | Шайба | 4 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J901640 | Болт | 4 |
| 05 | A810165 | Уплотнительное кольцо | 3 |
| 06 | J901022 | Болт | 18 |
| 07 | A590910 | Пружинная шайба | 30 |
| 08 | 7013688 | Всасывающая трубка | 1 |
| 09 | 4094354 | Кран | 1 |
| 11 | 4142926 | Всасывающий фильтр | 1 |
| 12 | 4155977 | Магнит | 1 |
| 13 | A590412 | Шайба тонгуед | 1 |
| 14 | J950012 | Гайка | 1 |
| 16 | 8023981 | Крышка | 1 |
| 17 | M111022 | Болт | 12 |
| 19 | 4132686 | Фильтрующий элемент | 2 |
| 20 | 4065280 | Клапан | 2 |
| 21 | 4109393 | Пружина | 2 |
| 22 | A810145 | Уплотнительное кольцо | 2 |
| 23 | 9726726 | Крышка | 2 |
| 25 | 4176552 | Элемент | 1 |
| 26 | 4176647 | Манжета | 1 |
| 27 | M500807 | Гайка | 2 |
| 28 | 8033354 | Крышка | 1 |
| 30 | 4175286 | Клапан защитный | 1 |
| 30A | 4163653 | Крышка | 1 |
| 31 | 447483 | Пробка | 2 |
| 33 | 8026248 | Указатель уровня | 2 |
| 33A | 4100967 | Болт | 2 |
| 34 | 449558 | Уплотнительная шайба | 8 |
| 36 | A590912 | Пружинная шайба | 2 |
| 37 | J901216 | Болт | 2 |
| 100 | 4131662 | Блок | 1 |
| 101 | 4130139 | Бак воды | 1 |
| 101A | 4153251 | Уровень выключатель | 1 |
| 101B | 4153250 | Колпачок | 1 |
| 102 | 3025987 | Кронштейн | 1 |
| 103 | 4142783 | Хомут | 1 |
| 104 | A590910 | Пружинная шайба | 4 |
| 105 | J901018 | Болт | 4 |
| 106 | 4197316 | Водяной шланг | 1 |
| 107 | 4508575 | Хомут шланга | 2 |
| 108 | 4142844 | Виниловый шланг | 1 |
| 109 | 4151888 | Выключатель уровень | 1 |
| 110 | M430513 | Винт | 3 |
| 111 | A590905 | Пружинная шайба | 3 |
| 112 | A590105 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
