Подъёмный механизм трубопроводы — HITACHI TH55ED

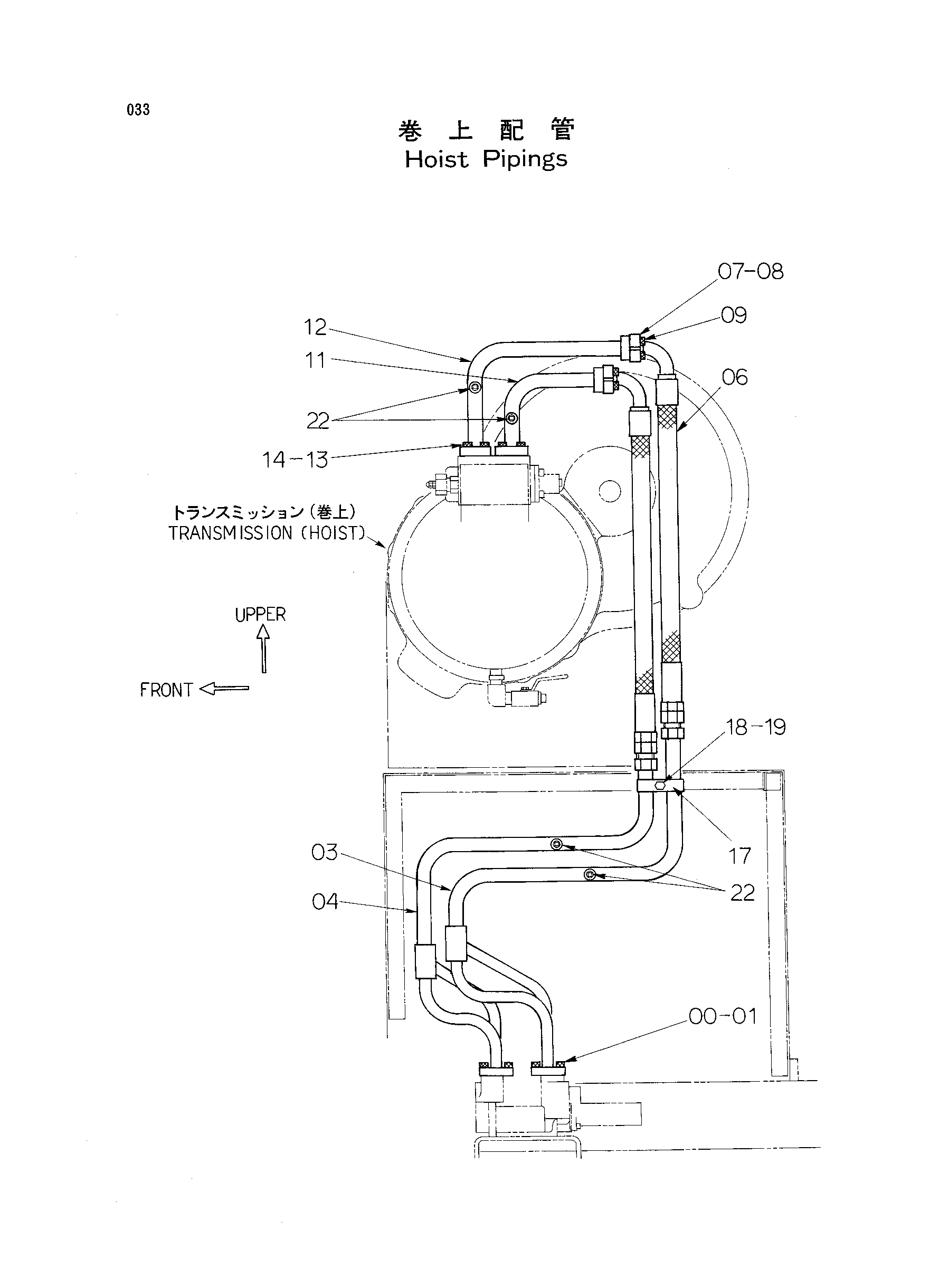

Заводская схема «Подъёмный механизм трубопроводы» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A811035 | Уплотнительное кольцо | 4 |
| 01 | M341032 | Болт с внутренним шестигранником | 16 |
| 03 | 7017610 | Трубка | 1 |
| 04 | 7017609 | Трубка | 1 |
| 06 | 4135313 | Шланг | 2 |
| 07 | 966993 | Уплотнительное кольцо | 2 |
| 08 | 4085560 | Разъёмный фланец | 4 |
| 09 | M341245 | Болт с внутренним шестигранником | 8 |
| 11 | 8037211 | Трубка | 1 |
| 12 | 8037212 | Трубка | 1 |
| 13 | A811040 | Уплотнительное кольцо | 2 |
| 14 | M351236 | Болт с внутренним шестигранником | 8 |
| 17 | 4053599 | Хомут трубки | 1 |
| 18 | A590912 | Пружинная шайба | 1 |
| 19 | J901265 | Болт | 1 |
| 22 | 94-2023 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
