Пилотный трубопроводы (2) — HITACHI TH55ED

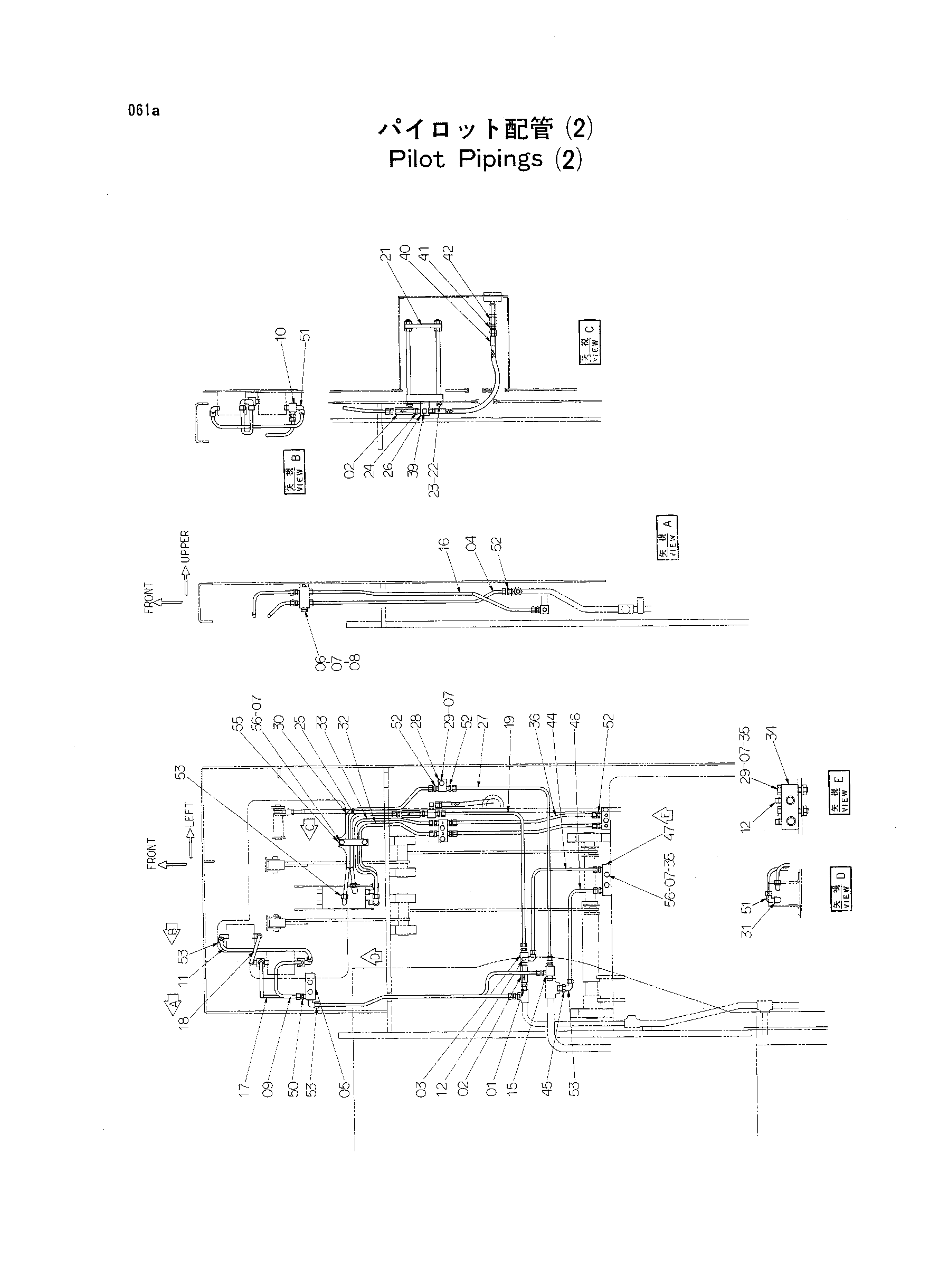

Заводская схема «Пилотный трубопроводы (2)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 94-1702 | Адаптер | 1 |
| 02 | 4082666 | Обратный клапан | 2 |
| 03 | 4079582 | Тройник | 1 |
| 04 | 4197490 | Трубка | 1 |
| 05 | 3037263 | Блок | 1 |
| 06 | J901095 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 3 |
| 08 | A590110 | Шайба | 2 |
| 09 | 4197491 | Трубка | 1 |
| 10 | 4197598 | Тройник | 2 |
| 11 | 4197492 | Трубка | 1 |
| 12 | 94-2022 | Пробка | 5 |
| 15 | 4197599 | Тройник | 1 |
| 16 | 4197493 | Трубка | 1 |
| 17 | 4197494 | Трубка | 1 |
| 18 | 4197495 | Трубка | 1 |
| 19 | 4197496 | Трубка | 1 |
| 21 | 4148897 | Гидроаккумулятор | 1 |
| 22 | J901228 | Болт | 2 |
| 23 | A590912 | Пружинная шайба | 2 |
| 24 | 94-1702 | Адаптер | 1 |
| 25 | 4197497 | Трубка | 1 |
| 26 | 4197600 | Тройник | 1 |
| 27 | 4197498 | Трубка | 1 |
| 28 | 4197601 | Разъём S | 1 |
| 29 | J901050 | Болт | 5 |
| 30 | 3037264 | Трубка | 1 |
| 31 | 94-0630 | Угловой штуцер | 1 |
| 32 | 3037265 | Трубка | 1 |
| 33 | 3037266 | Трубка | 1 |
| 34 | 4197602 | Разъём S | 2 |
| 35 | J950010 | Гайка | 2 |
| 36 | 4197499 | Трубка | 2 |
| 39 | 94-1401 | Угловой штуцер | 1 |
| 40 | 4022544 | Шланг | 1 |
| 41 | 94-1301 | Адаптер | 1 |
| 42 | 94-0675 | Разъём | 1 |
| 44 | 4197500 | Трубка | 1 |
| 45 | 94-1602 | Переходник | 1 |
| 46 | 4197501 | Трубка | 1 |
| 47 | 4197502 | Блок | 1 |
| 50 | 4130170 | Штуцер трубки | 4 |
| 51 | 4130176 | Штуцер трубки | 4 |
| 52 | 4130171 | Штуцер трубки | 16 |
| 53 | 4130177 | Штуцер трубки | 8 |
| 55 | 4054024 | Хомут | 2 |
| 56 | J901060 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
