Крышка (1) — HITACHI TH55ED

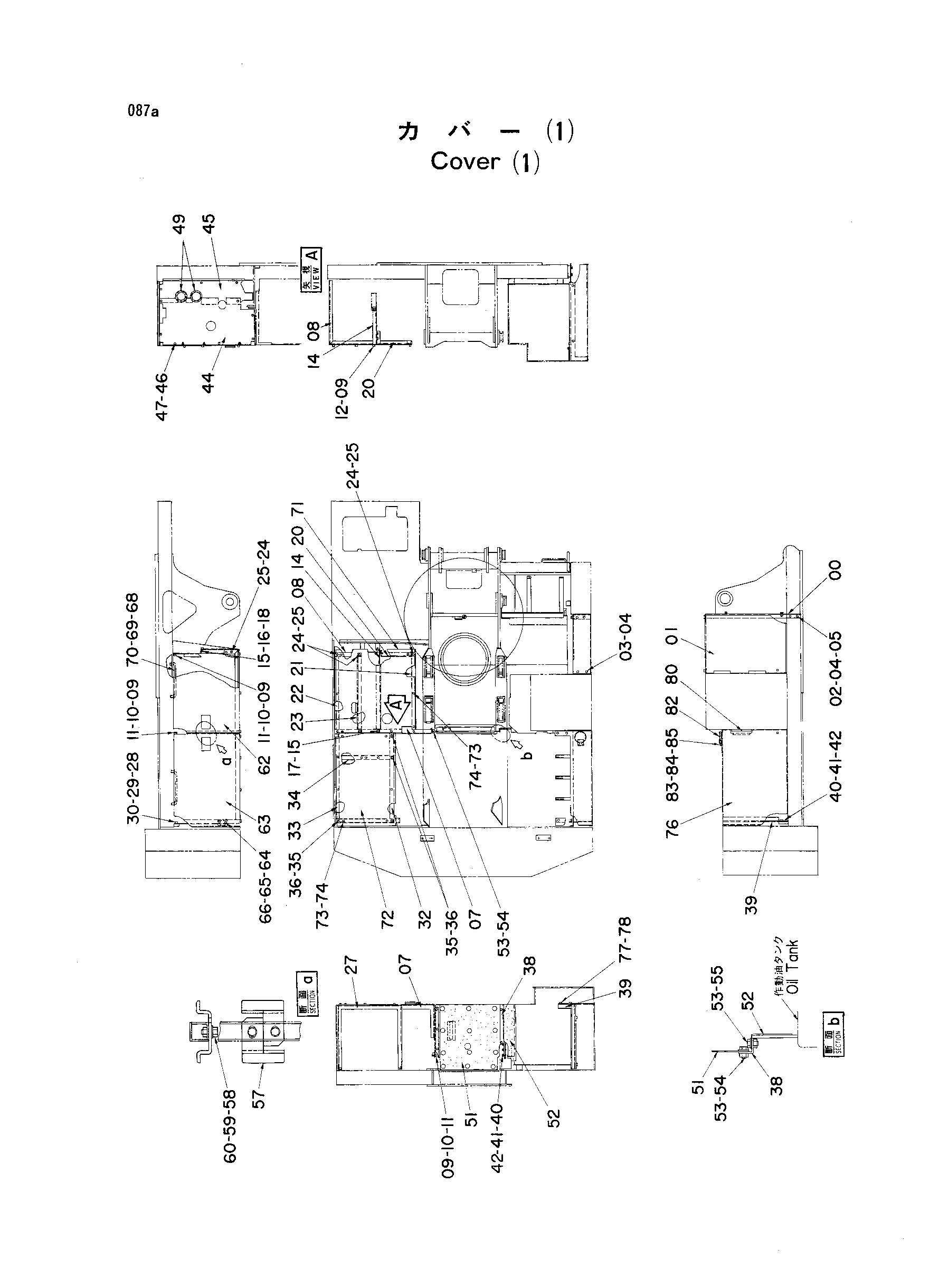

Заводская схема «Крышка (1)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8037229	Опора	1
01	7017635	Крышка	1
02	J901225	Болт	2
03	J901222	Болт	8
04	449490	Шайба	10
05	A590912	Пружинная шайба	2
07	7017640	Опора	1
08	8037250	Опора	1
09	A590112	Шайба	4
10	A590912	Пружинная шайба	3
11	J901230	Болт	3
12	J901222	Болт	1
14	8037262	Опора	1
15	A590112	Шайба	2
16	A590912	Пружинная шайба	1
17	J901222	Болт	1
18	J901235	Болт	1
20	9726740	Опора	1
21	9726739	Опора	1
22	9715583	Опора	1
23	9726741	Опора	1
24	A590112	Шайба	8
25	J901222	Болт	8
27	8022957	Опора	1
28	A590112	Шайба	2
29	A590912	Пружинная шайба	2
30	J901230	Болт	2
32	8025305	Опора	1
33	8025306	Опора	1
34	8025304	Опора	1
35	A590112	Шайба	8
36	J901222	Болт	8
38	9719087	Опора	1
39	9717648	Опора	1
40	A590112	Шайба	4
41	A590912	Пружинная шайба	4
42	J901230	Болт	4
44	8037233	Пластина	1
45	8037232	Пластина	1
46	A590112	Шайба	10
47	J901222	Болт	10
49	4099334	Резиновая втулка	2
51	8037310	Крышка	1
52	8030746	Крышка	1
53	A590112	Шайба	7
54	J901222	Болт	5
55	J901218	Болт	2
57	4151315	Ограничитель	2
58	449490	Шайба	2
59	A590912	Пружинная шайба	2
60	J901225	Болт	2
62	7011134	Дверь	1
63	7014409	Дверь	1
64	J901022	Болт	12
65	A590910	Пружинная шайба	12
66	J950010	Гайка	12
68	9707254	Стойка	2
69	4022699	Стопорный палец	2
70	A590112	Шайба	2
71	8037231	Крышка	1
72	8029814	Крышка	1
73	A590112	Шайба	15
74	J901222	Болт	15
76	6008211	Крышка	1
77	449490	Шайба	7
78	J901222	Болт	7
80	4128399	Пластина	1
82	8037227	Крышка	1
83	A590906	Пружинная шайба	2
84	J900612	Болт	2
85	M500605	Гайка	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
