Передний рама — HITACHI TH55ED

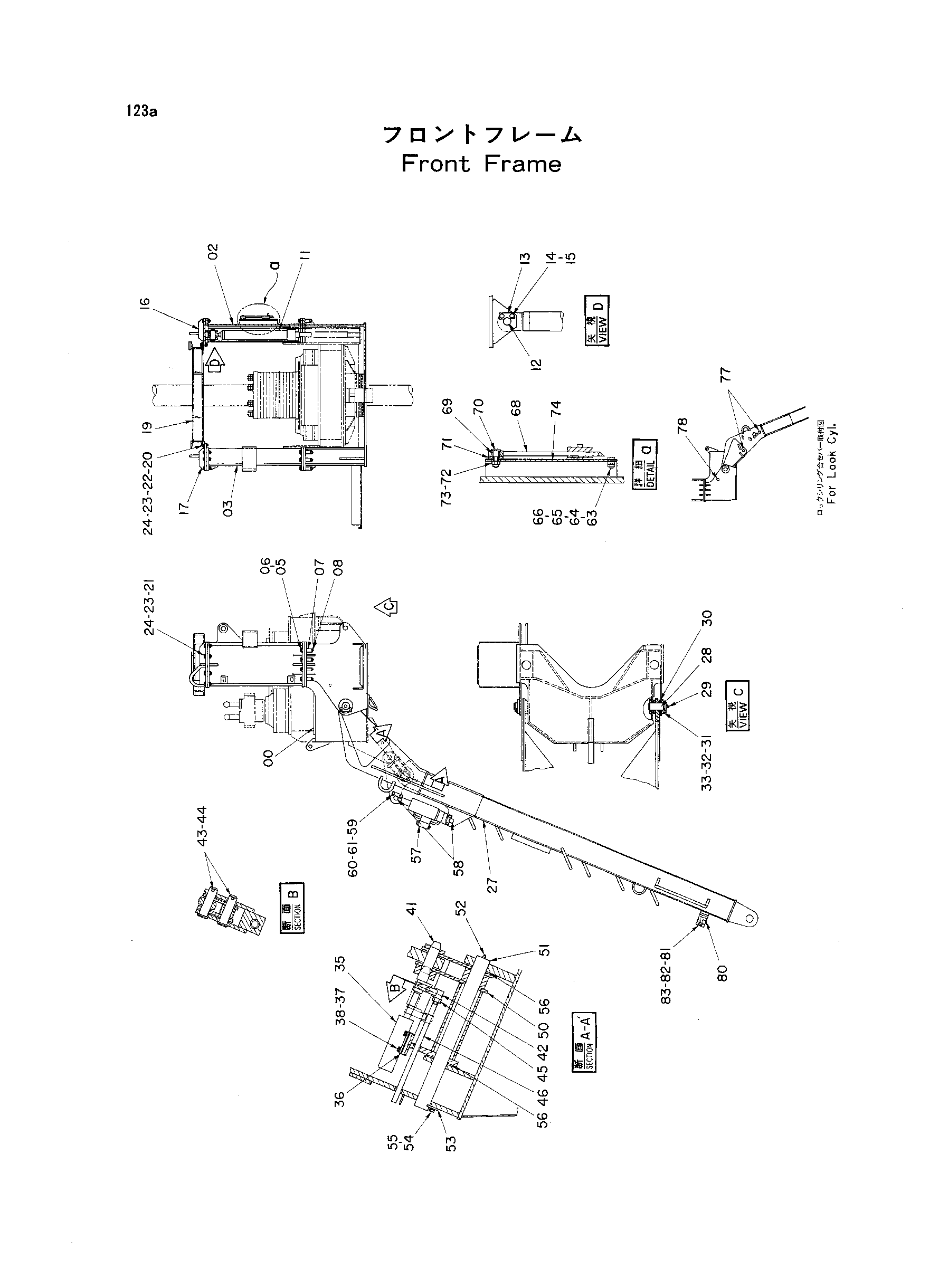

Заводская схема «Передний рама» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5001996	Рама	1
02	7017794	Направляющая	1
03	7017793	Направляющая	1
05	J901602	Болт	16
06	4114405	Шайба	16
07	4141047	Проставка	16
08	J950016	Гайка	16
11	4144770	Гидроцилиндр	2
12	4027679	Палец	2
13	X4245	45 Блокировка пластина	2
14	J901025	Болт	4
15	A590910	Пружинная шайба	4
16	8030824	Правый кронштейн	1
17	8030825	Левый кронштейн	1
19	7017795	Кронштейн	1
20	J21685	Шайба уклон	6
21	J901665	Болт	12
22	J901650	Болт	6
23	A590916	Пружинная шайба	18
24	J951016	Гайка	18
27	6008269	Рама	1
28	4027681	Палец	2
29	J75482	Штуцер	2
30	4027682	Проставка	6
31	X4247	Стопорная пластина	2
32	J901640	Болт	4
33	A590916	Пружинная шайба	4
35	4035768	Гидроцилиндр	1
36	4027704	Регулировочная шайба	3
37	J901225	Болт	4
38	A590912	Пружинная шайба	4
41	8004062	Палец	1
42	9721305	Вилка	1
43	4027702	Палец	2
44	A764025	Шплинт	2
45	J951016	Гайка	1
46	4197922	Шток винт	1
50	7017797	Тяга	1
51	4197921	Мост	1
52	J75481	Штуцер	1
53	X4247	Стопорная пластина	2
54	J901630	Болт	4
55	A590916	Пружинная шайба	4
56	4197961	Проставка	3
57	4196485	Гидроцилиндр	1
58	4197920	Палец	2
59	X4246	Стопорная пластина	2
60	J901225	Болт	4
61	A590912	Пружинная шайба	4
63	J901020	Болт	2
64	A590910	Пружинная шайба	2
65	A590110	Шайба	2
66	J950010	Гайка	2
68	9702079	Поинтер	1
69	946309	Игольчатый подшипник	1
70	4022475	Палец	1
71	4022476	Проставка	1
72	M631215	Корончатая гайка	1
73	A763025	Шплинт	1
74	2001854	Информационная табличка	1
77	4045043	Штанга	2
78	4050634	Штанга	1
80	4198645	Ограничитель	1
81	J901604	Болт	2
82	A590916	Пружинная шайба	2
83	J217085	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
