Упорный гидроцилиндр трубопроводы — HITACHI TH55ED

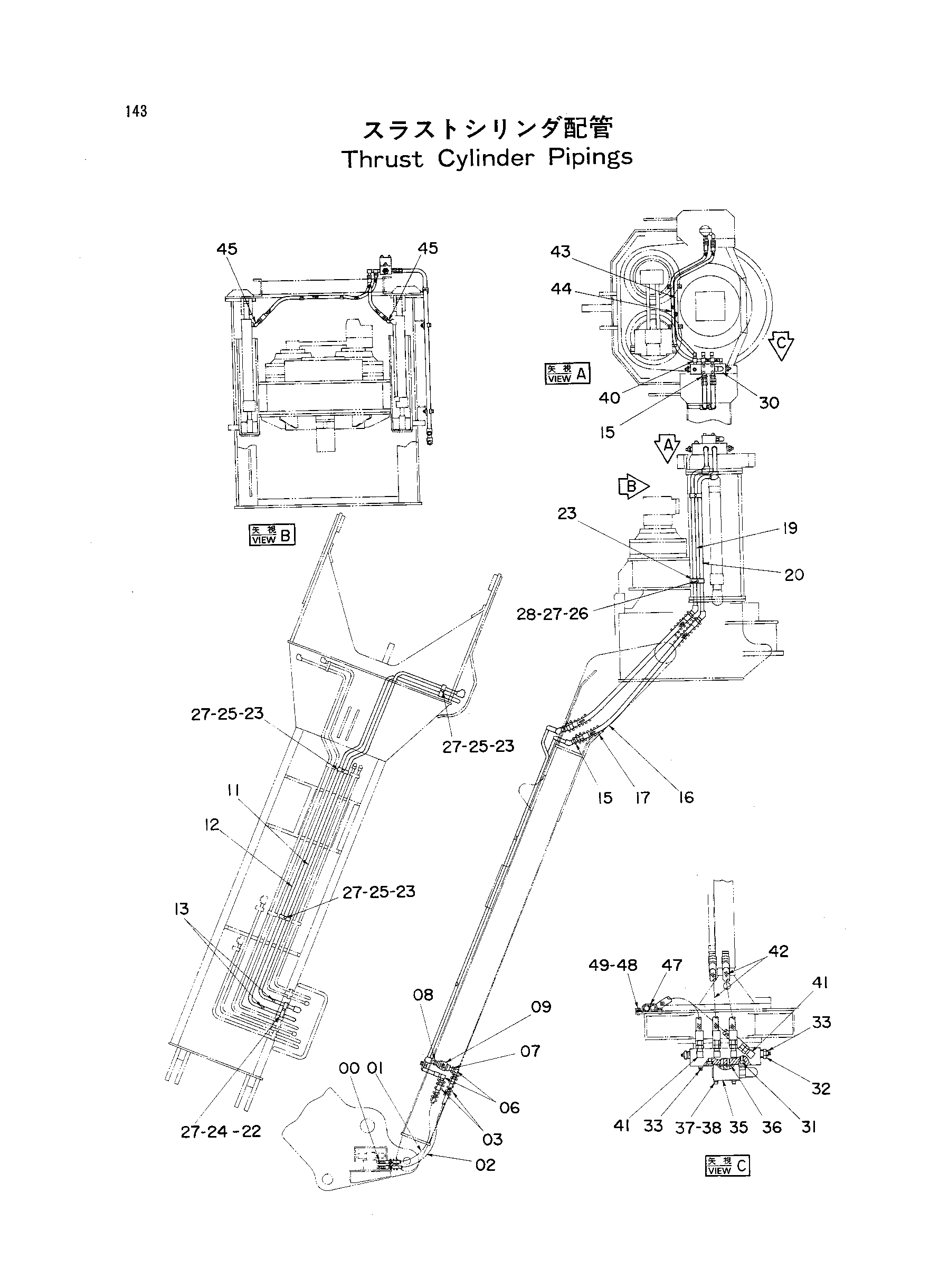

Заводская схема «Упорный гидроцилиндр трубопроводы» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1303 | Адаптер | 2 |
| 01 | 4158098 | Шланг | 1 |
| 02 | 4158099 | Шланг | 1 |
| 03 | 4053607 | Защитный кожух | 2 |
| 06 | 94-1403 | Угловой штуцер | 2 |
| 07 | 94-1603 | Переходник | 1 |
| 08 | 94-1704 | Адаптер | 1 |
| 09 | 4062423 | Клапан | 1 |
| 11 | 8037637 | Трубка | 1 |
| 12 | 8037638 | Трубка | 1 |
| 13 | 94-2022 | Пробка | 2 |
| 15 | 94-1304 | Адаптер | 4 |
| 16 | 4053421 | Шланг | 2 |
| 17 | 4053610 | Защитный кожух | 2 |
| 19 | 8037639 | Трубка | 1 |
| 20 | 8037640 | Трубка | 1 |
| 22 | 4196474 | Хомут | 1 |
| 23 | 4053596 | Хомут трубки | 5 |
| 24 | J901245 | Болт | 1 |
| 25 | J901255 | Болт | 3 |
| 26 | J901265 | Болт | 2 |
| 27 | A590912 | Пружинная шайба | 6 |
| 28 | J950012 | Гайка | 2 |
| 30 | 3025622 | Блок | 1 |
| 31 | M341065 | Болт с внутренним шестигранником | 4 |
| 32 | 94-1609 | Втулка | 2 |
| 33 | 94-2023 | Пробка | 3 |
| 35 | 4140263 | Предохранительный клапан | 1 |
| 36 | 4509180 | Уплотнительное кольцо | 2 |
| 37 | A590908 | Пружинная шайба | 4 |
| 38 | M340871 | Болт с внутренним шестигранником | 4 |
| 40 | 4029260 | Переходник S | 3 |
| 41 | 94-1403 | Угловой штуцер | 4 |
| 42 | 4016391 | Шланг | 2 |
| 43 | 4041134 | Шланг | 1 |
| 44 | 4055213 | Шланг | 1 |
| 45 | 94-1503 | Угловой штуцер | 4 |
| 47 | 4140262 | Хомут шланга | 2 |
| 48 | A590908 | Пружинная шайба | 4 |
| 49 | J900820 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
