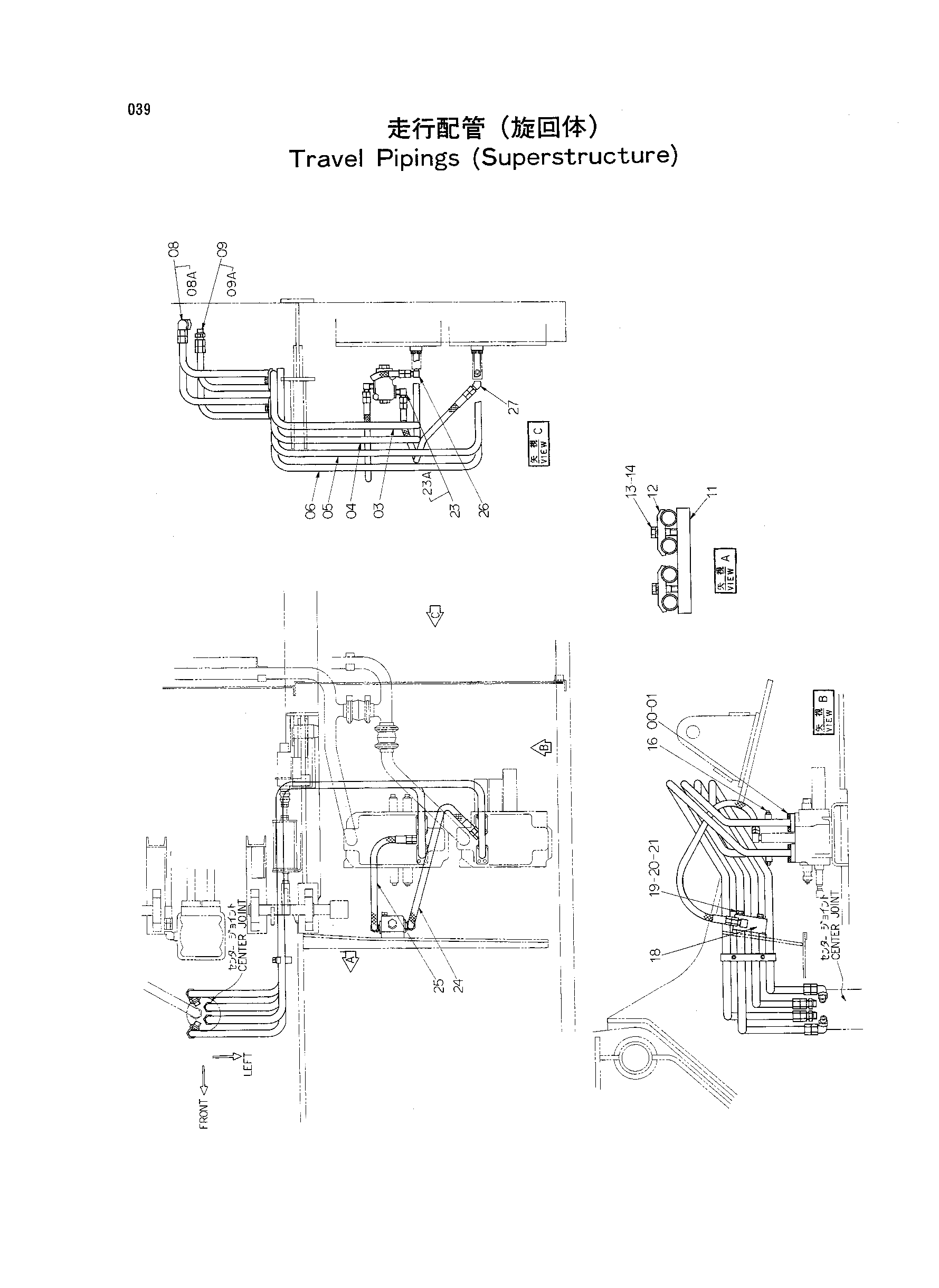

Ход трубопроводы (суперструктуре) — HITACHI TH55ED
Заводская схема «Ход трубопроводы (суперструктуре)» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A811035 | Уплотнительное кольцо | 4 |
| 01 | M341032 | Болт с внутренним шестигранником | 16 |
| 03 | 7017618 | Трубка | 1 |
| 04 | 7017619 | Трубка | 1 |
| 05 | 7017621 | Трубка | 1 |
| 06 | 7017620 | Трубка | 1 |
| 08 | 4065118 | Угловой штуцер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4042033 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4128587 | Кронштейн | 1 |
| 12 | 4053596 | Хомут трубки | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 14 | J901255 | Болт | 2 |
| 16 | 94-2022 | Пробка | 4 |
| 18 | 4135336 | Клапан блок | 1 |
| 19 | A590110 | Шайба | 2 |
| 20 | A590910 | Пружинная шайба | 2 |
| 21 | J901075 | Болт | 2 |
| 23 | 4037760 | Угловой штуцер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4061029 | Шланг | 1 |
| 25 | 4040248 | Шланг | 1 |
| 26 | 94-1403 | Угловой штуцер | 1 |
| 27 | 94-1503 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
