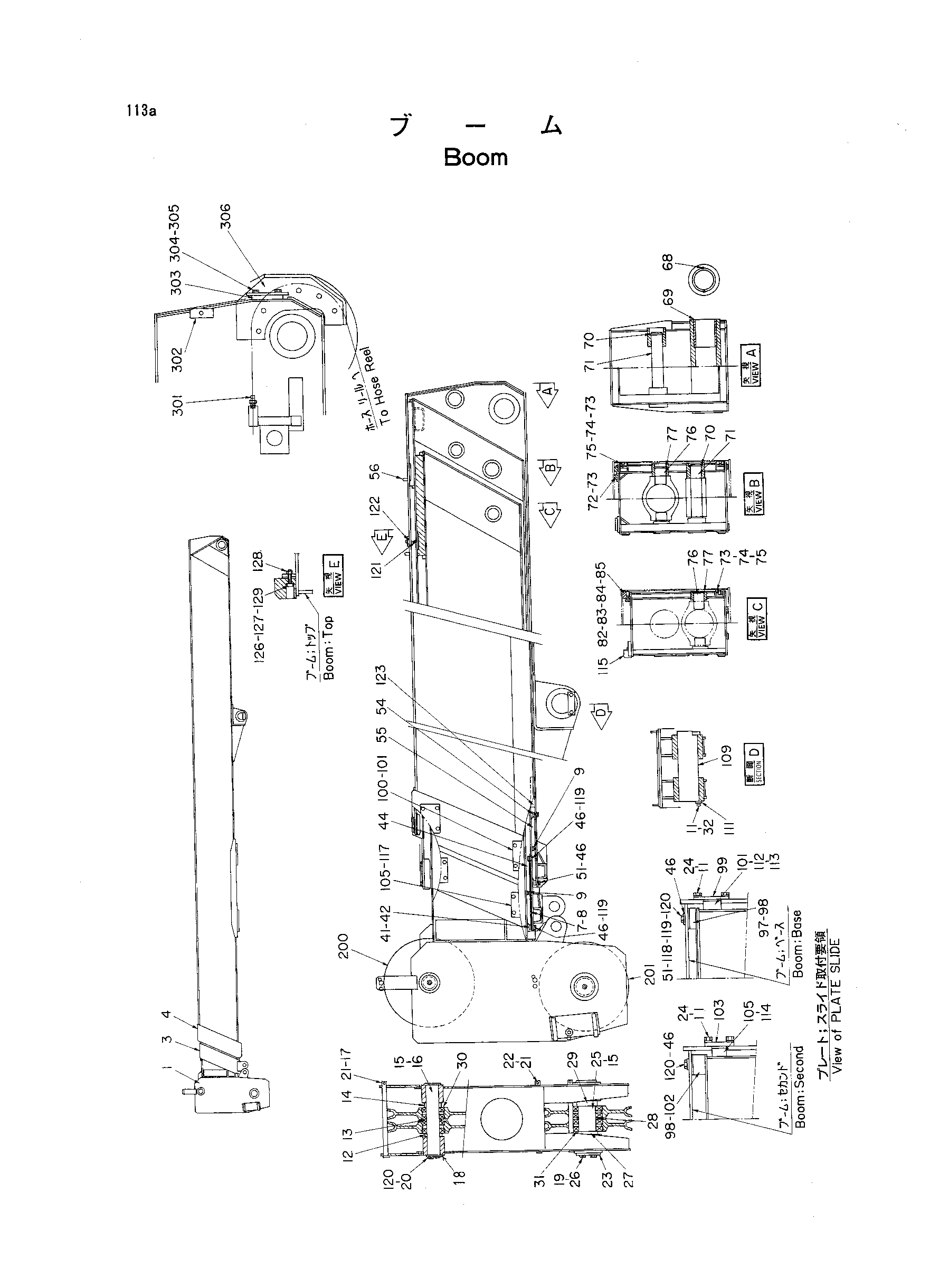

Стрела — HITACHI TH55ED

Заводская схема «Стрела» для HITACHI TH55ED. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	4202750	Стрела TOP	1
3	4202751	Стрела секонд	1
4	4202752	Стрела базовый	1
7	4202753	Регулировочная шайба 1.0	2
8	4202754	Регулировочная шайба 0.6	2
9	4202755	Болт с внутренним шестигранником	4
11	4202756	Пружинная шайба	34
12	4202757	Проставка	1
13	4202758	Проставка	1
14	4202759	Проставка	1
15	4202760	Штуцер	2
16	4202761	Палец	1
17	4202762	Палец	1
18	4202763	Пластина	1
19	4202764	Болт	2
20	4202765	Пластина	1
21	4202766	Палец стопорный	3
22	4202767	Палец	2
23	4202768	Пластина	1
24	4202769	Болт	22
25	4202770	Палец	1
26	4202771	Пластина	1
27	4202772	Проставка	1
28	4202773	Проставка	1
29	4202774	Проставка	1
30	4202775	Шариковый подшипник	4
31	4202776	Шариковый подшипник	4
32	4202777	Болт	2
41	4202778	Фиксатор	1
42	4202779	Фиксатор	1
44	4202780	Пластина скольжение	2
46	4202781	Пружинная шайба	22
51	4202782	Болт	8
54	4202783	Фиксатор	2
55	4202784	Пластина скольжение	2
56	4202785	Штуцер	2
68	4202786	Установочный винт	4
69	4202787	Подшипник. плане	2
70	4202788	Стопорное кольцо	4
71	4202789	Палец	2
72	4202790	Пластина скольжение	2
73	4202791	Болт с внутренним шестигранником	8
74	4202792	Пластина скольжение	6
75	4202793	Регулировочная шайба 1.0	22
76	4202794	Палец	4
77	4202795	Стопорное кольцо	4
82	4202796	Пластина скольжение	1
83	4202797	Регулировочная шайба 1.0	4
84	4202798	Регулировочная шайба 0.6	2
85	4202799	Болт с внутренним шестигранником	2
97	4202800	Проставка	2
98	4202801	Регулировочная шайба 1.0	4
99	4202802	Крышка	4
100	4202803	Пластина скольжение	2
101	4202804	Регулировочная шайба 1.0	8
102	4202805	Проставка	2
103	4202806	Крышка	4
105	4202807	Регулировочная шайба 1.0	10
109	4202808	Палец	1
111	4202809	Пластина	1
112	4202810	Регулировочная шайба 0.6	2
113	4202811	Пластина скольжение	2
114	4202812	Пластина скольжение	2
115	4202813	Пластина скольжение	1
117	4202814	Пластина скольжение	2
118	4202815	Болт	4
119	4202816	Болт	10
120	4202817	Болт	10
121	4202818	Штуцер	2
122	4202819	Пробка	2
123	4202820	Детали в сборе смазка	1
126	4202821	Болт с внутренним шестигранником	2
127	4202822	Болт с внутренним шестигранником	2
128	4202823	Гайка	2
129	4202824	Болт с внутренним шестигранником	2
200	3001757	Канатный блок	2
201	3001775	Канатный блок	2
301	4202825	Соединение	1
302	4202826	Пластина	1
303	4202827	Пластина	1
304	4202828	Болт	2
305	4202829	Пружинная шайба	6
306	4202830	Каток в сборе	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TH55ED и серийный номер машины. Это снижает риск заказа детали другого исполнения.
